Deepcool tf120 (white) отзывы

Спецификация

Вентиляторы MF120S универсальны и одинаково хорошо подойдут как в качестве корпусных, так и для установки на радиаторы систем жидкостного охлаждения. В продаже они идут комплектом из трёх штук сразу с необходимым крепежом, контроллером ARGB и проводами синхронизации с основными системами светодиодной подсветки от других производителей компонентов ПК.

  • Модель: Deepcool Gamer Storm MF120S;
  • Модель по классификации производителя: DPGS-FMF120S-M-3P;
  • Размеры: 120 х 120 х 26 мм;
  • Материал рамы: алюминий;
  • Скорость вращения крыльчатки: 400 – 1500 ±10% оборотов в минуту;
  • Воздушный поток: 45,4 CFM;
  • Воздушное давление: 1,67 мм H2O;
  • Тип подшипника: гидродинамический;
  • Уровень шума: <33,4 дБА при обычном подключении, <26 дБА через понижающий скорость адаптер (в комплекте);
  • Коннектор: 4-pin PWM;
  • Номинальное напряжение вентилятора: 12 В;
  • Номинальный ток вентилятора: 0,17 А;
  • Энергопотребление вентилятора: 2 Вт.
  • Тип подсветки: addressable RGB LED;
  • Номинальное напряжение подсветки: 5 В;
  • Номинальная мощность подсветки: 3,8 Вт;
  • Коннектор подсветки: 3-pin (+5V-D-G);
  • Управление подсветкой: через разъемы 5V ADD-RGB Header, контроллер в комплекте.
  • Расчетный срок службы: не указан;
  • Вес: 478 грамм.

Официальная страничка продукта: http://www.gamerstorm.com.

Подсветка

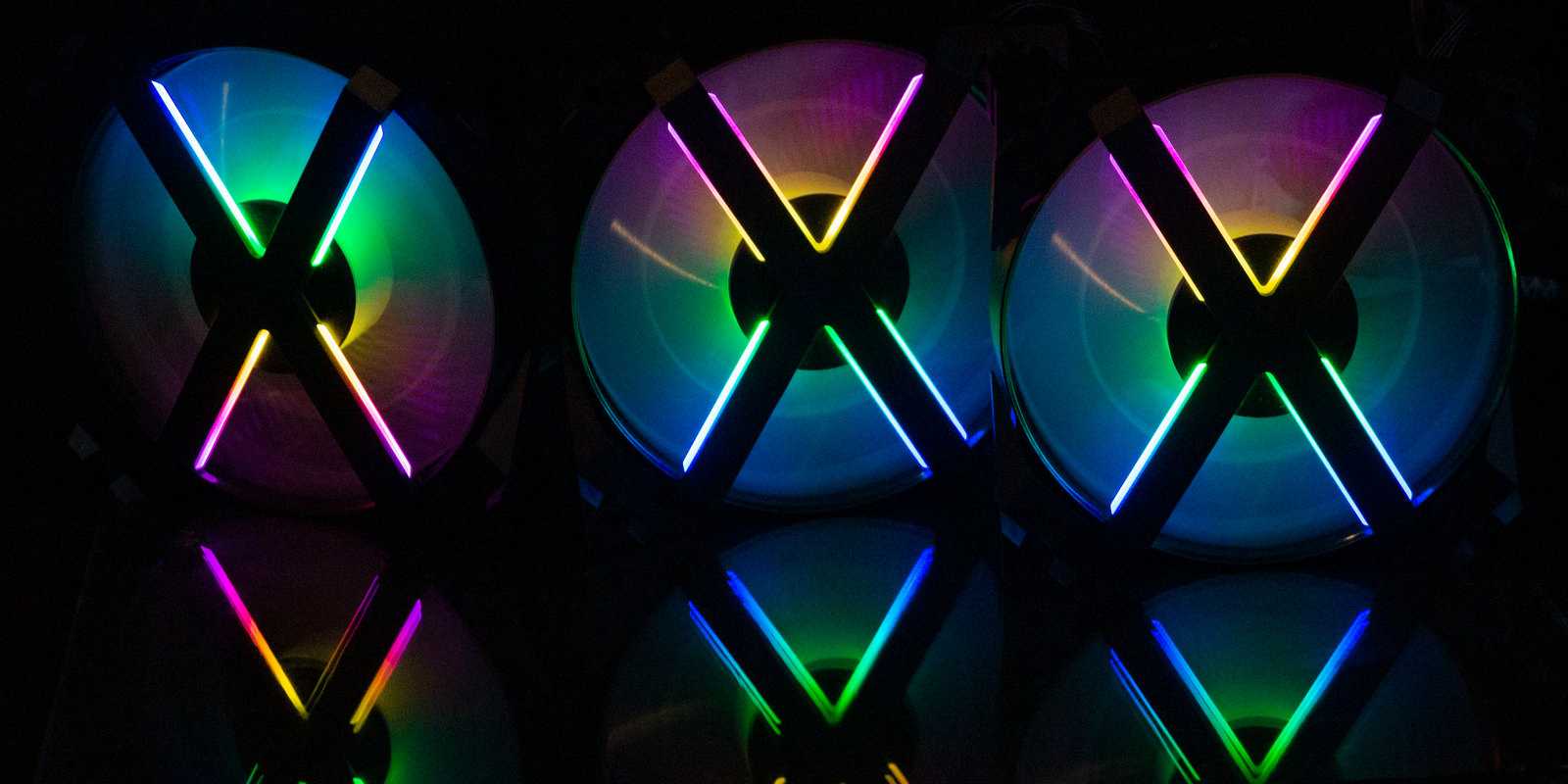

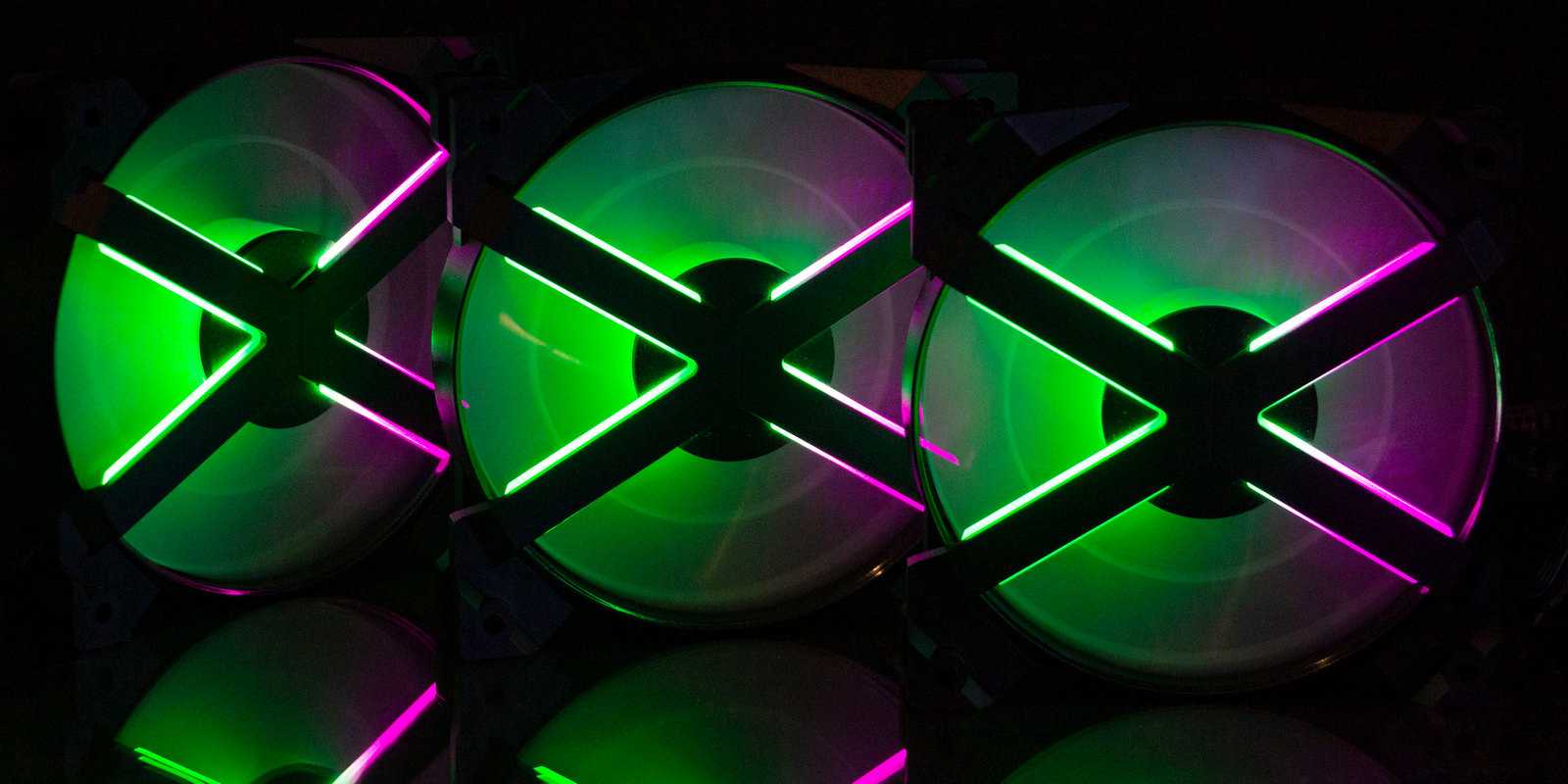

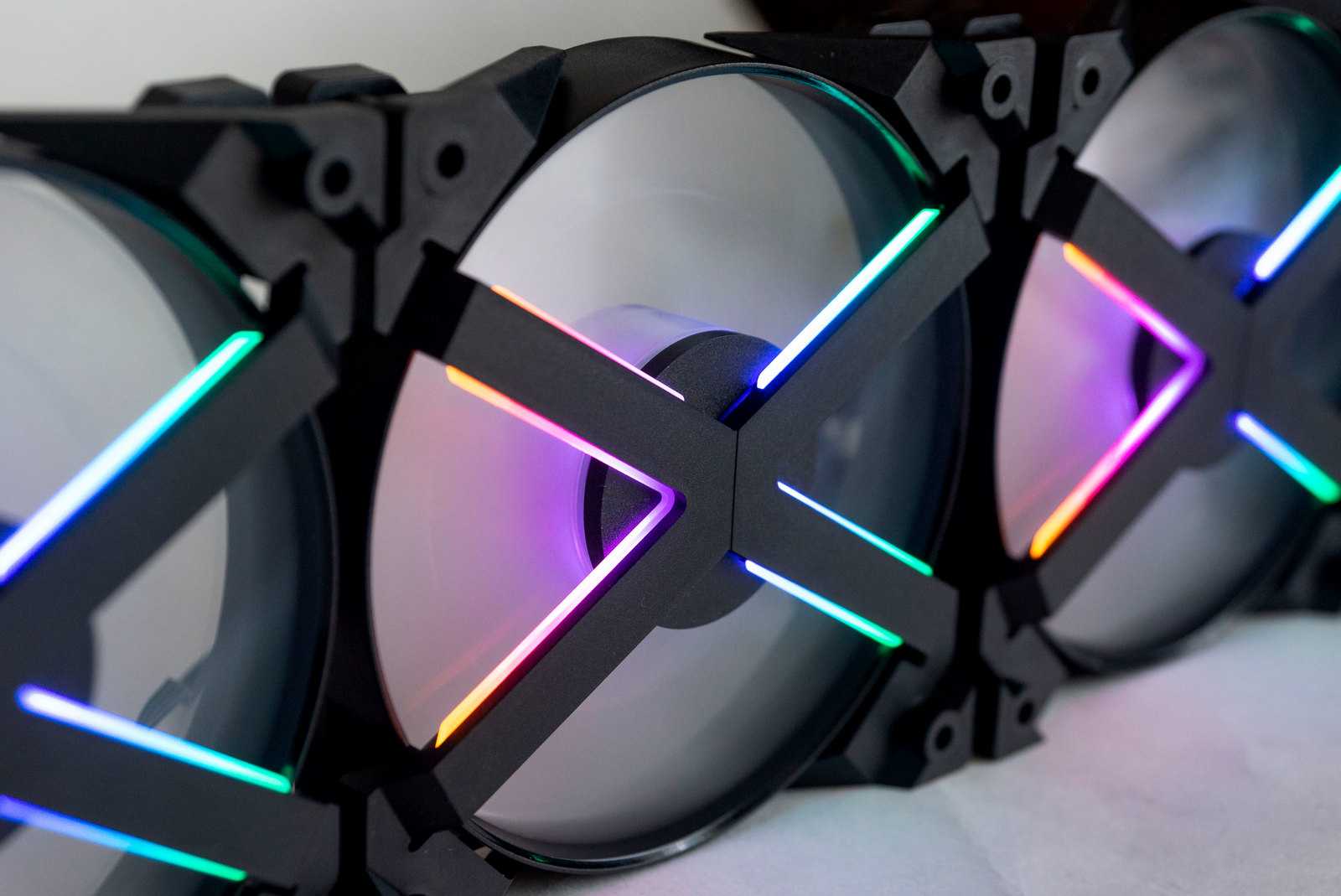

Оригинальность конструкции позволила реализовать необычный эффект светового оформления. Кроме подсвечивающийся крыльчатки, светодиоды вставлены по торцам Х-образной рамки.

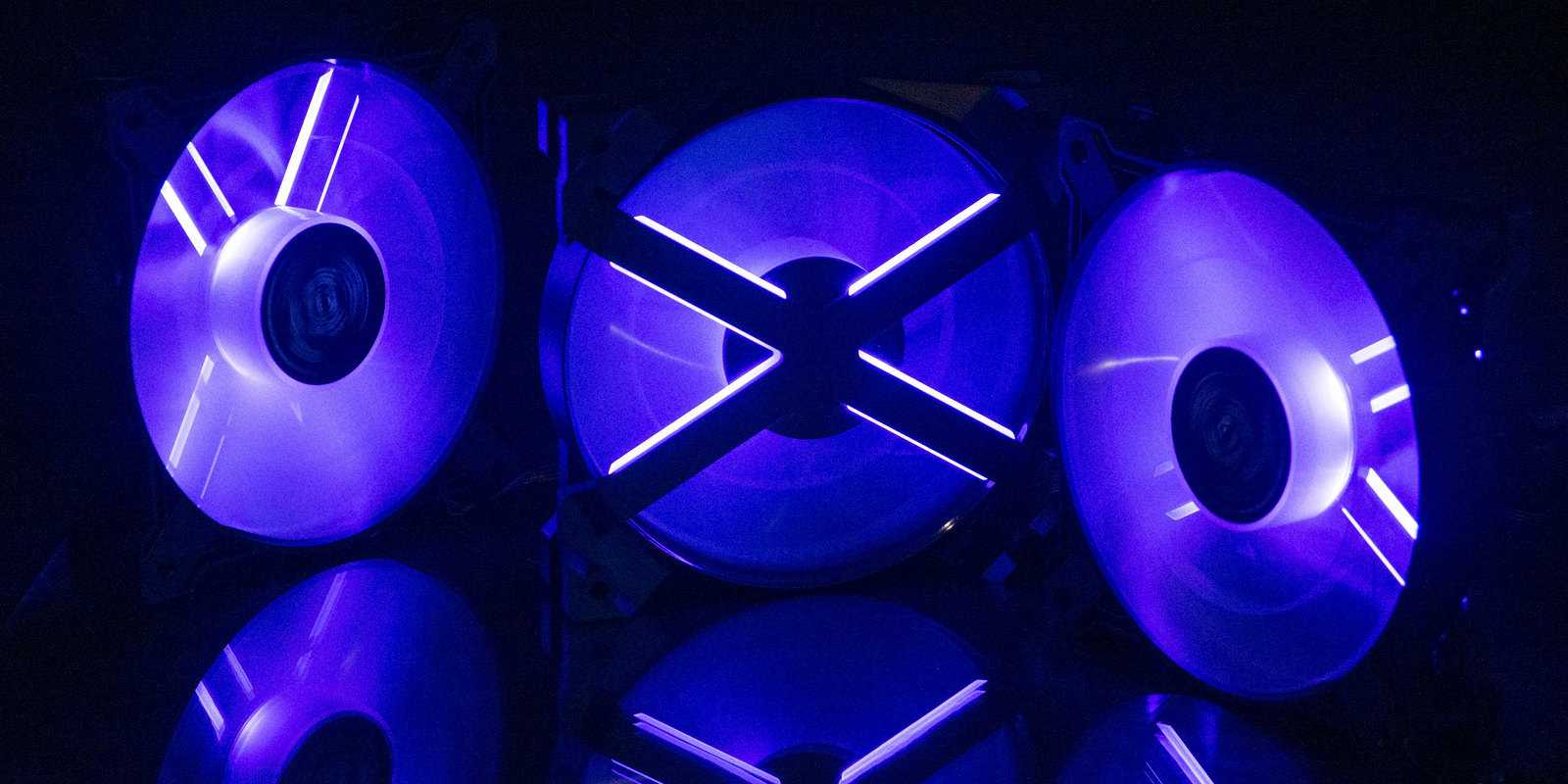

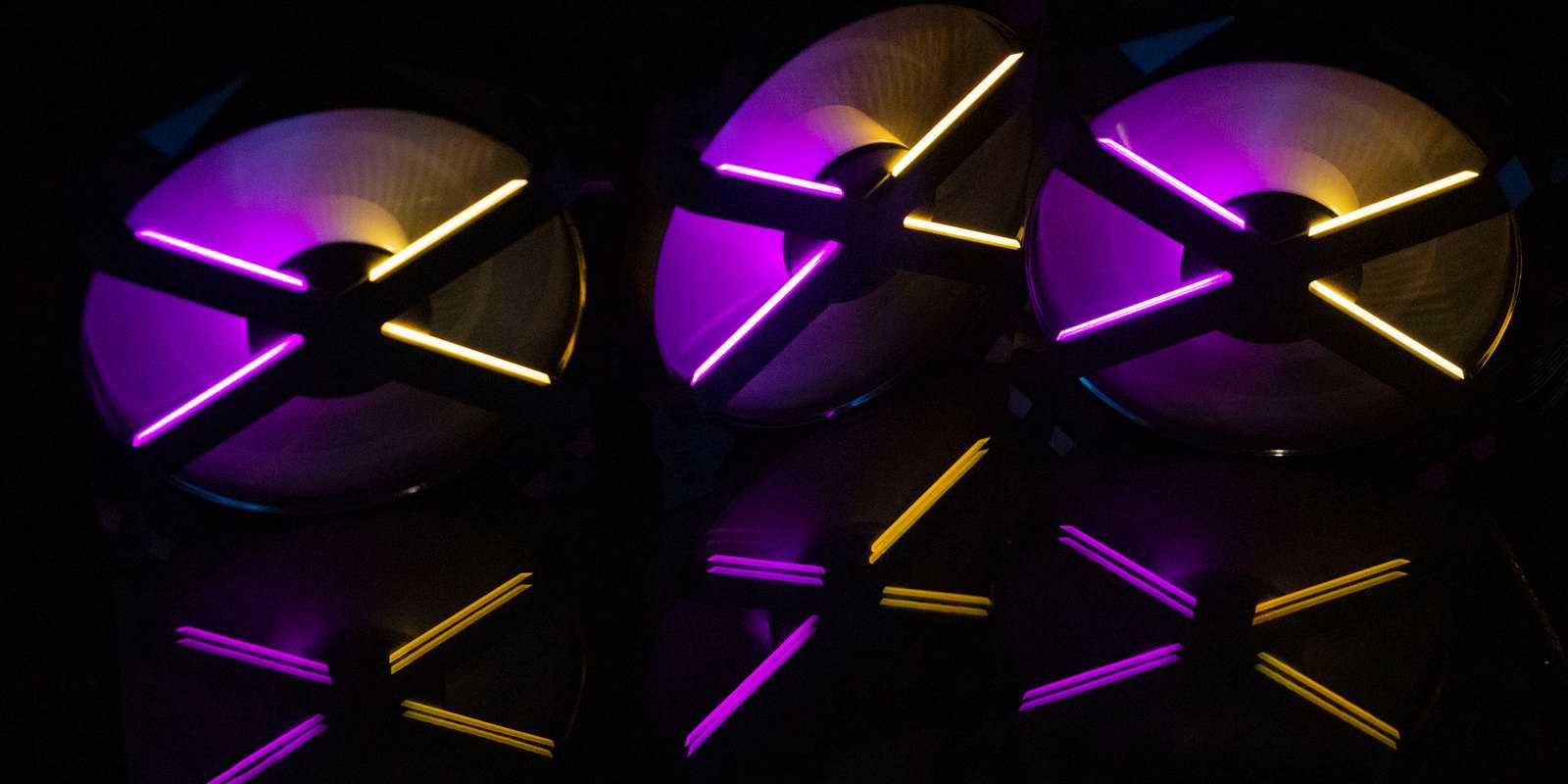

Особенно эффектно смотрится такая подсветка в режиме бегущей волны. Возможно, не всем понравится черный крест, перечеркивающий сплошной круг света, и более эффектно бы смотрелись светодиоды, расположенные с лицевой стороны данной рамки.

Утилита AsrPolychromeRGB, управляющая подсветкой материнской платы ASRock X570 Extreme 4, не совсем корректно подружилась с вентиляторами; цвета, выбранные в программе, не соответствовали действительно отображаемым. Хотя данная программа и числится в совместимых.

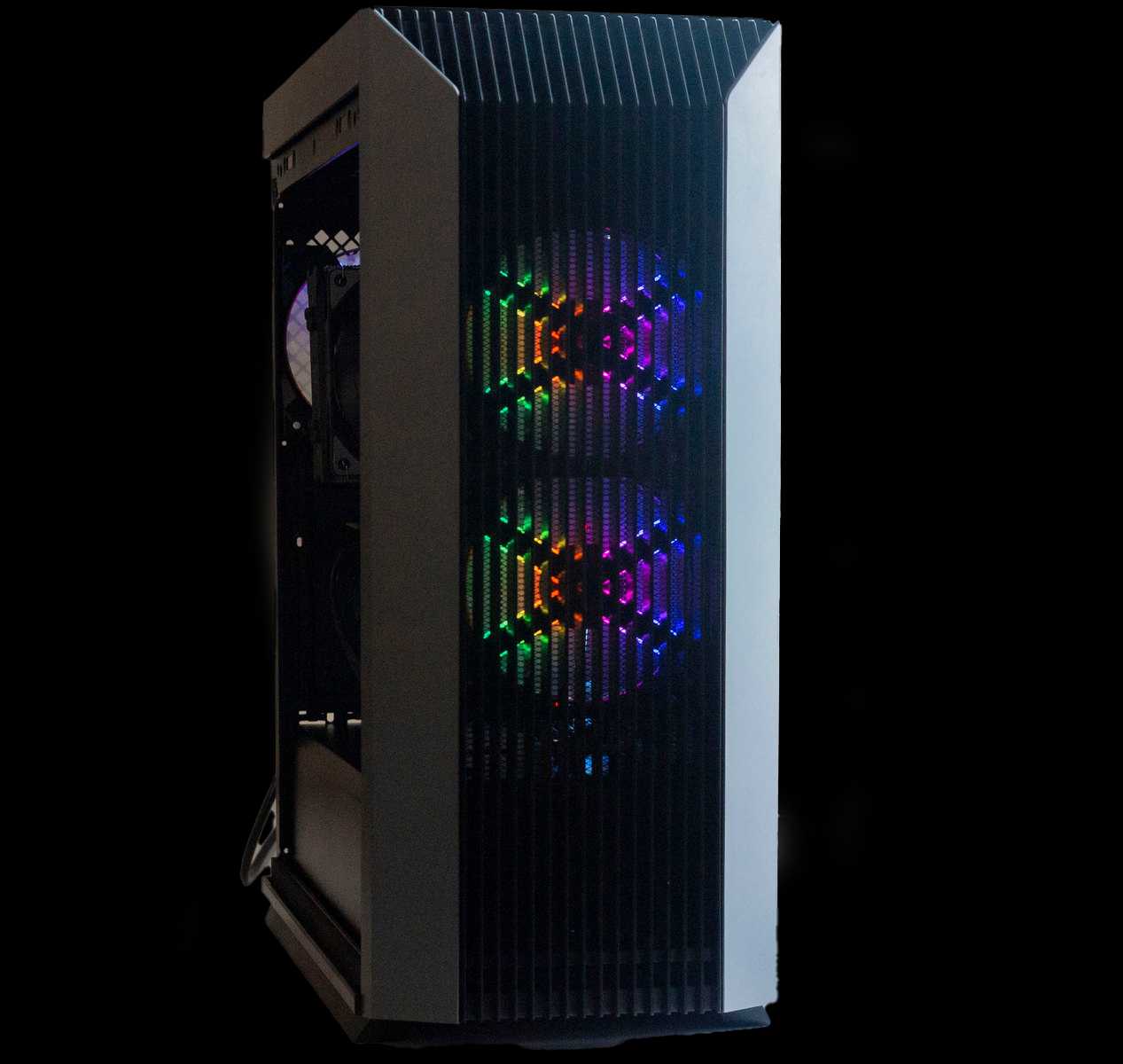

В корпусе вентиляторы также смотрятся достаточно оригинально.

Спецификация

  • Модель: Deepcool CF120 Plus;
  • P/n: DP-F12-AR-CF120P-3P;
  • Количество вентиляторов в комплекте: 3 шт.;
  • Размер вентилятора:120 x 120 x 25 мм;
  • Скорость вращения: 500-1800 оборотов в минуту;
  • Воздушный поток: 52,5 CFM;
  • Статическое давление: 2,08 mmAq;
  • Тип подшипника: гидродинамический;
  • Шум: до 28,8 дБА;
  • Разъем для подключения вентиляторов: 4-pin PWM;
  • Потребляемый подсветкой ток: 0,18 А;
  • Мощность подсветки: 2,16 Вт;
  • Подсветка: Addressable RGB LED;
  • Разъем для подключения подсветки: 3-pin (+5V-D-G);
  • Номинальное напряжение подсветки: 5 В;
  • Потребляемый подсветкой ток: 0,63 А;
  • Мощность подсветки: 3,15 Вт;
  • Вес: 569 грамм;
  • Гарантия: 3 года.

Упаковка и комплектация

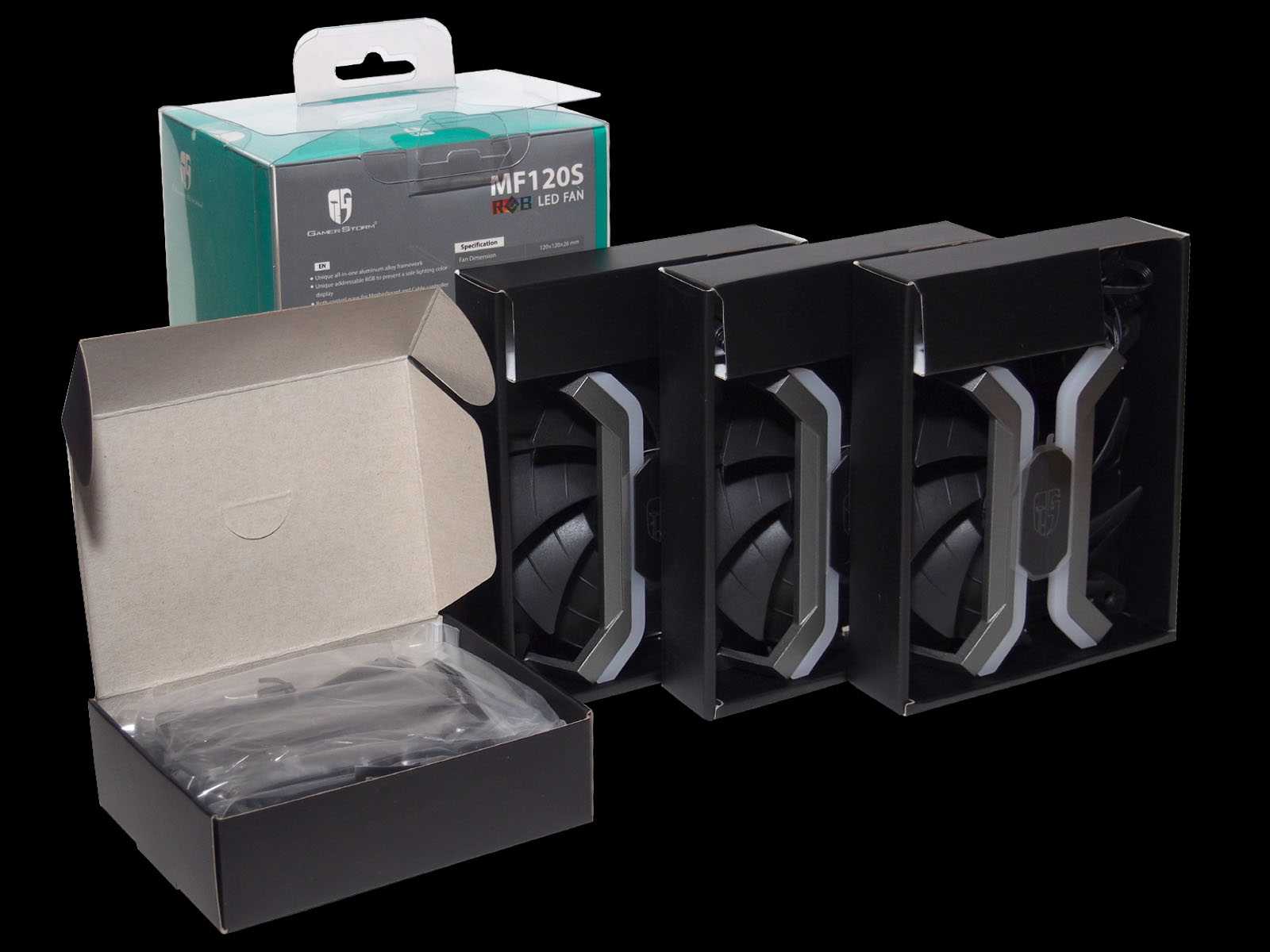

Упаковка с Deepcool MF120S одновременно компактная и презентабельная. Производитель выбрал для неё блистерный тип оформления, с открытым видом на уникальный дизайн вентиляторов. Основная информация традиционно выведена на заднюю стенку, где представлена спецификация на английском языке и краткое описание на русском.

На время транспортировки каждый вентилятор дополнительно защищен картонными вкладышами, а все аксессуары собраны в отдельную внутреннюю коробочку.

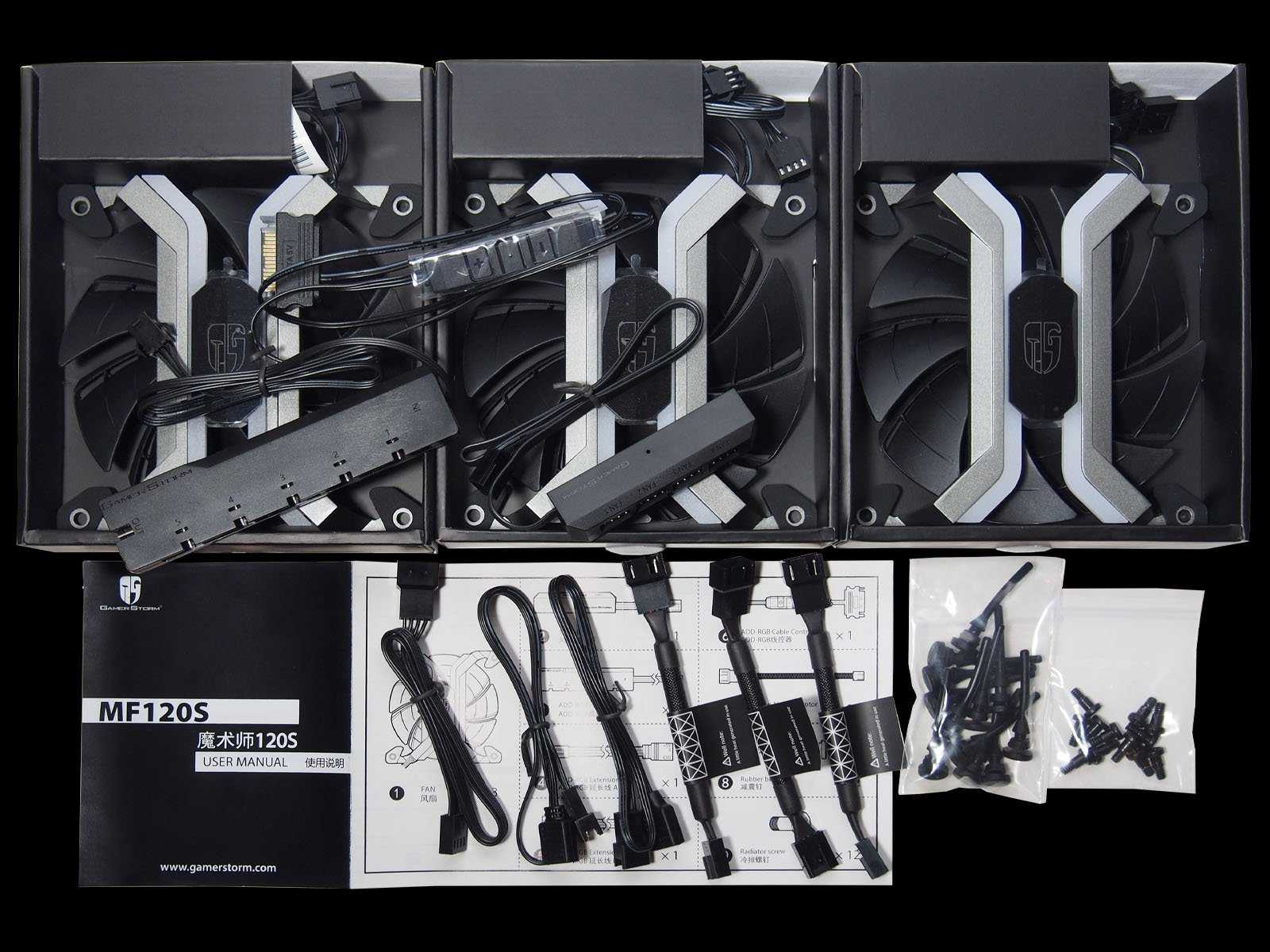

Комплектация хорошая, со всем необходимым как для независимого подключения вентиляторов, так и их синхронизации между собой и другими компонентами.

  • Три вентилятора MF120S;
  • Пакет с восемью винтами для крепления на радиаторы СЖО;
  • Пакет с таким же количеством резиновых подвесов в корпусах ПК;
  • Три LSP-адаптера снижения оборотов вентиляторов;

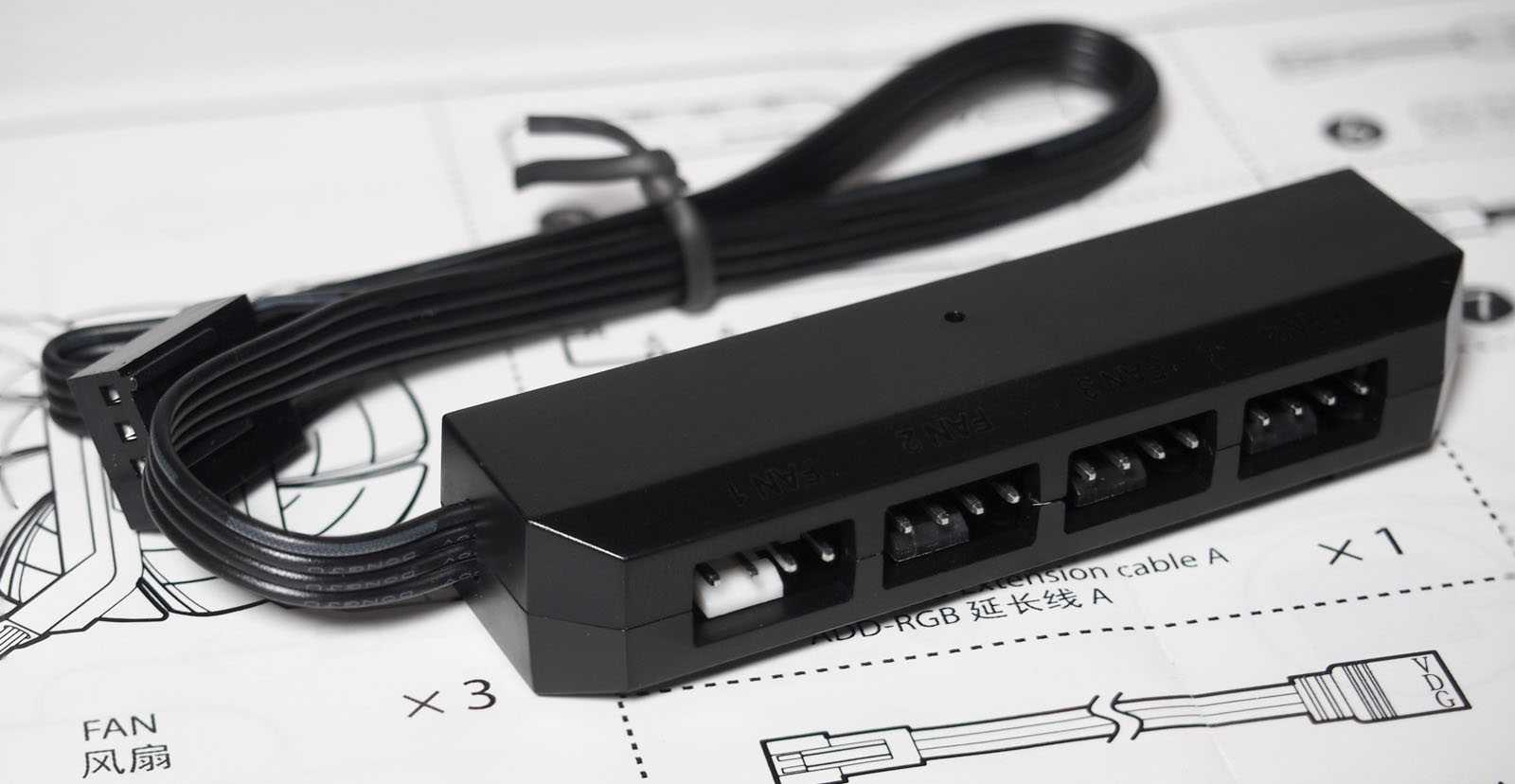

  • Концентратор для синхронного подключения вентиляторов до четырех вентиляторов к одному PWM-разъему;
  • PWM-удлинитель;

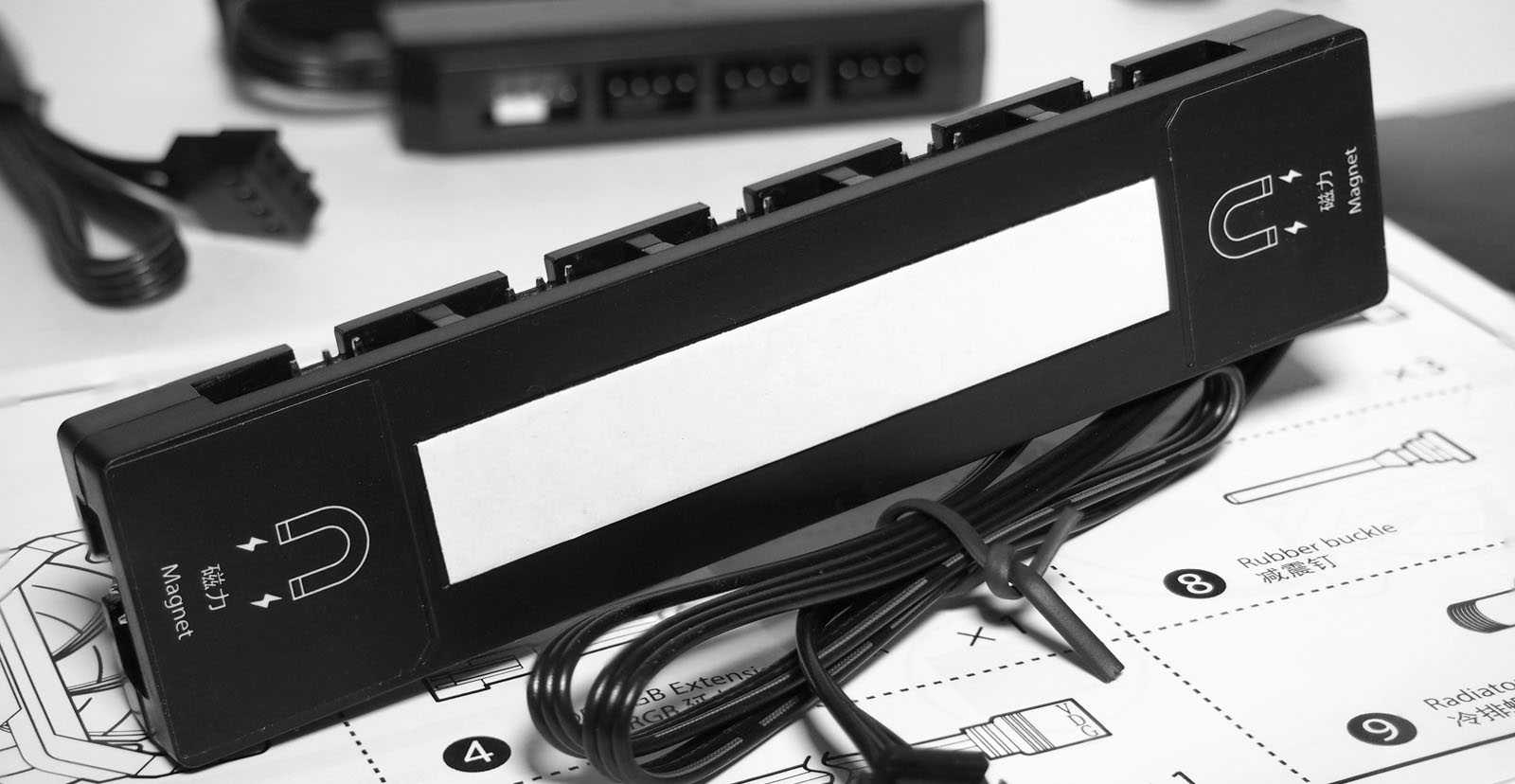

  • Концентратор проводов подсветки на шесть портов;
  • Автономный контроллер ARGB-подсветки с питанием от SATA;
  • Кабель синхронизации подсветки с распиновкой V-D-G;
  • Кабель синхронизации подсветки с распиновкой +5V-D-GND;
  • Пользовательская инструкция.

Внешний вид

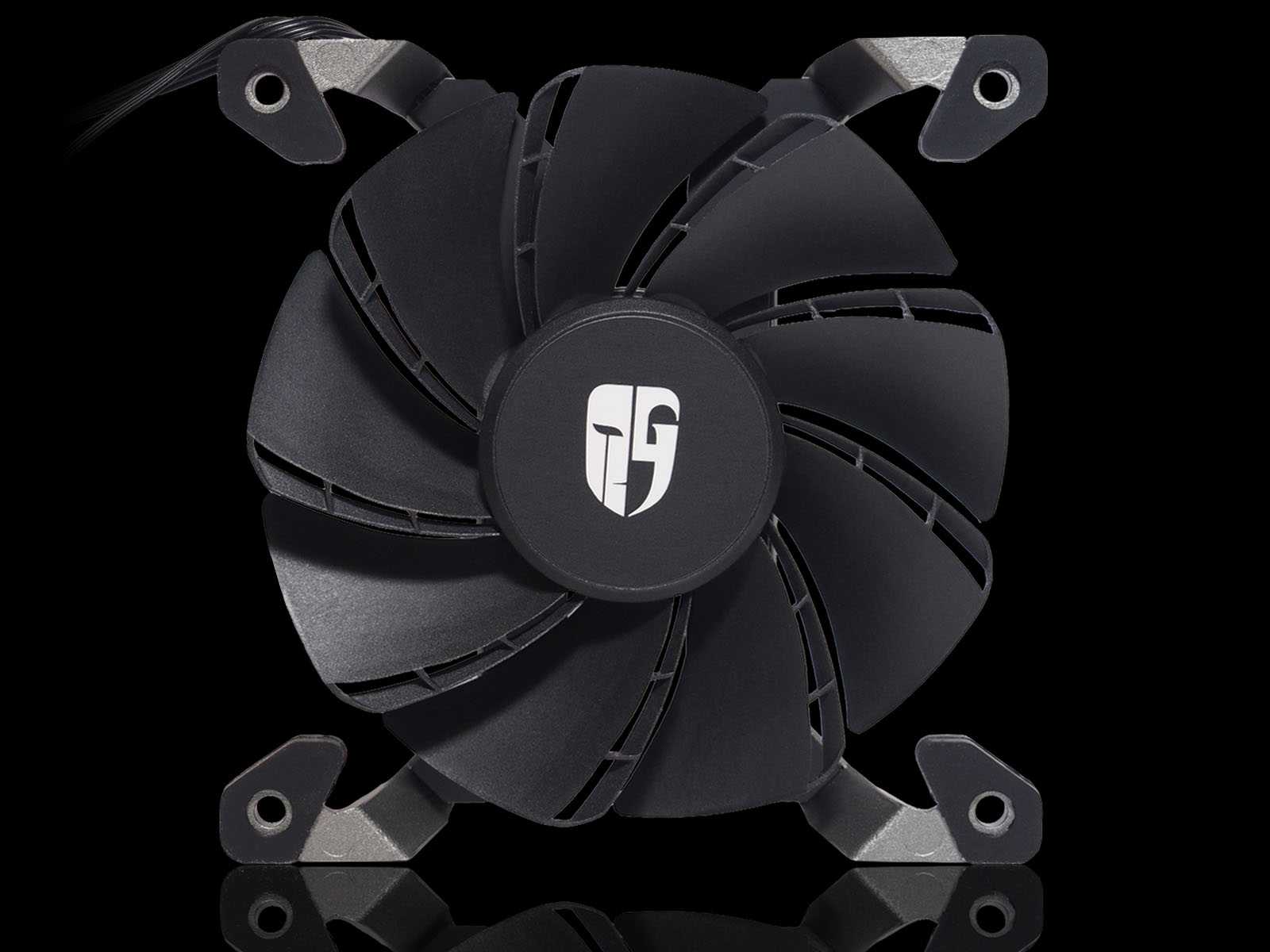

Стандартный корпус вентиляторов немного модифицирован. Цилиндрический корпус крепится к самому вентилятору на направляющие не с тыльной стороны, а с лицевой. Если в стандартных вентиляторах эти направляющие сделаны более тонкими и несут только крепежную функцию, то в данном случае им придали и декоративное назначение – за ними прячутся светодиоды.

Это вносит оригинальность в световое оформление, у нас теперь подсвечиваются не только сами лопасти крыльчатки, но и Х-образные направляющие с лицевой стороны.

По периметру цилиндрического корпуса находятся четыре ушка угловатой формы. С внутренней стороны у них имеются антивибрационные накладки, с лицевой – демпфирующие втулки.

Крыльчатка выполнена из матового полупрозрачного белого пластика. Лопасти имеют дизайнерскую двухуровневую форму с двумя перемычками.

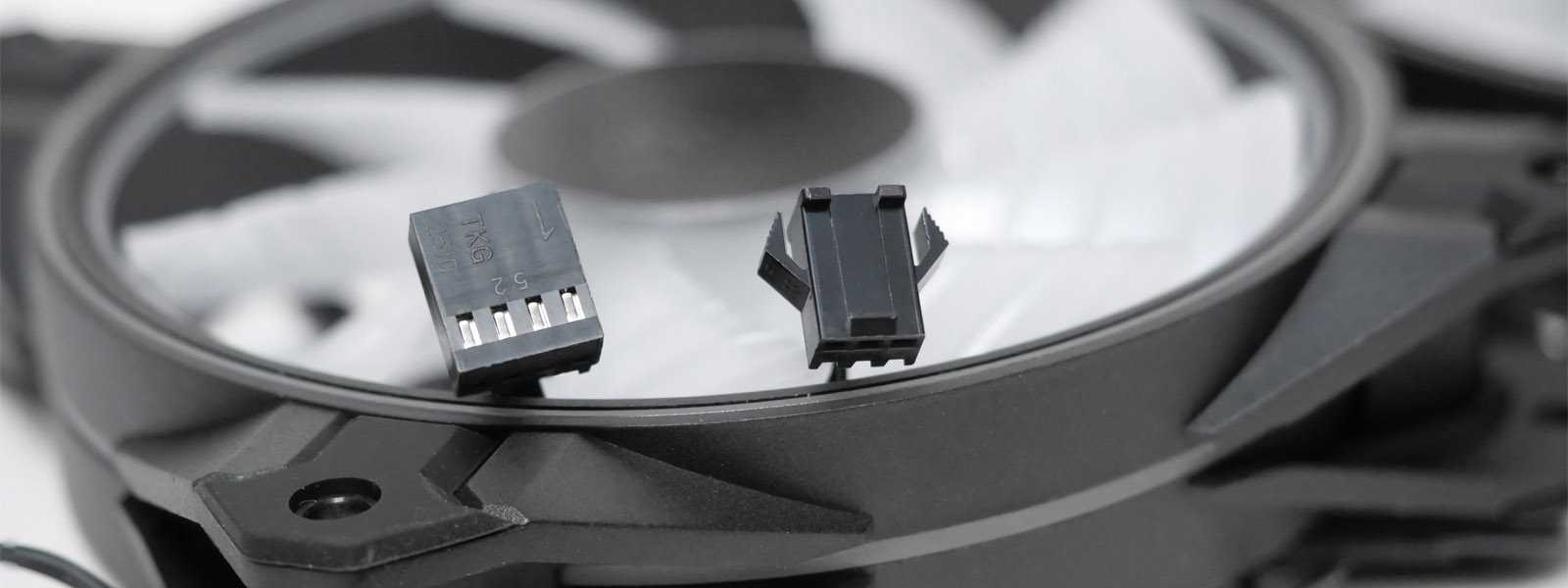

Подключаются вентиляторы двумя проводами, отдельно питание и подсветка, провода обычные, без оплетки.

Внешний вид и особенности конструкции

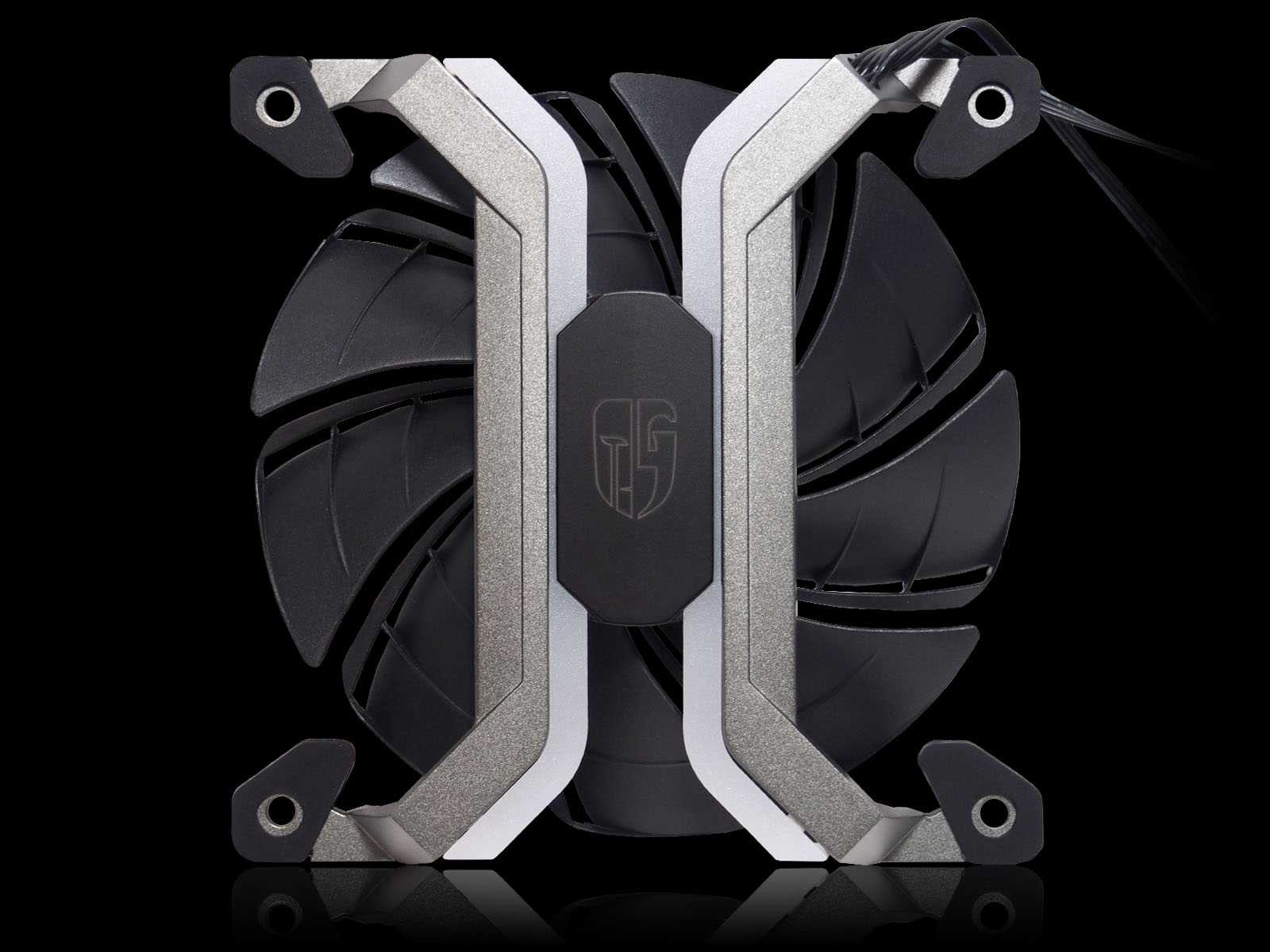

От привычной конструкции корпусных вентиляторов в облике Deepcool MF120S остались лишь очертания крыльчатки. Квадратный каркас по периметру отсутствует полностью, ему на замену пришла легкая алюминиевая рама в виде двух скоб с перемычкой, закрывающей мотор по центру. Всё это дополнено светодиодными полосами, декоративными формами и заглушкой с логотипом Gamer Storm посередине.

Расстояние между точками крепления – стандартные 120 x 120 мм. На импровизированные ножки надеты резиновые уплотнители, которые в теории должны снизить передачу вибрации на корпус. В комплекте идут два варианта крепежа: черные силиконовые жгутики для установки в корпусы ПК и специальные металлические винты для прикручивания вентиляторов на радиаторы систем жидкостного охлаждения. Получается, что задуманную роль виброразвязки резиновые накладки по углам исполнять не будут, так как со жгутиками они и не нужны, а винты при затягивании утолщенной верхней частью соприкасаются с металлом рамы.

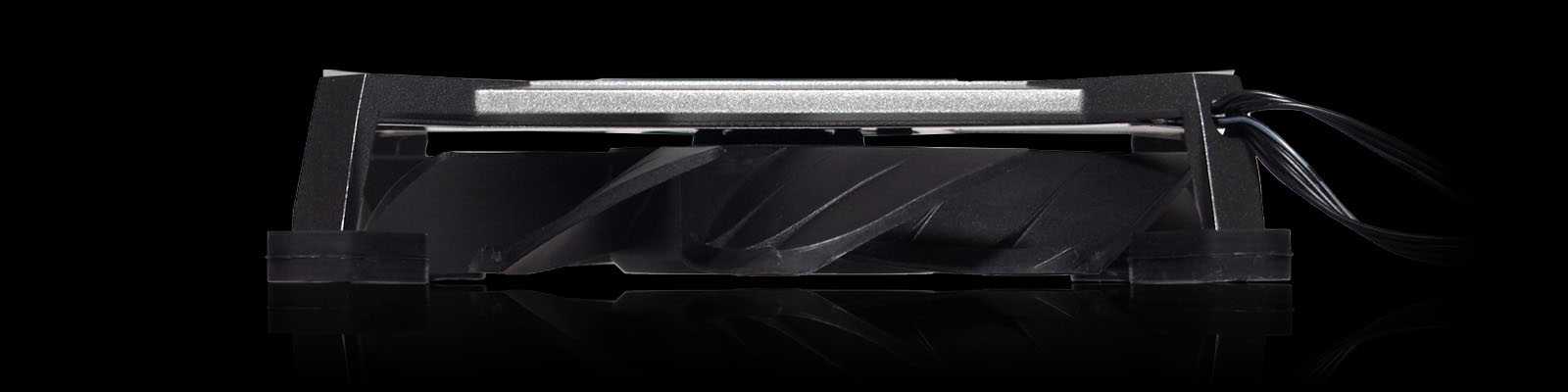

Высота вентилятора – 26 мм, что всего на 1 мм толще наиболее распространенных 120x120x25 моделей. Учитывая, что вентиляторы рассчитаны на установку в местах с хорошим обзором таким утолщением можно пренебречь.

Подключение

Для синхронизации вентиляторов при совместном использовании применяется небольшой концентратор в пластиковом корпусе (размер 68 x 17,5 x 13 мм), позволяющий подключить до четырёх вентиляторов к одному разъему на материнской плате или реобасе. Длина его несъемного провода – 53,5 см.

Провода подсветки с трёхпиновыми коннекторами и защелками также соединяются через еще один концентратор побольше (110,7 x 25 x 10,7 мм) – на шесть портов. На его основании приклеен двусторонний скотч, а по углам установлены магнитные крепления. Это сильно упрощает крепление в корпусах ПК. Странно, что на PWM-концентраторе сэкономили на таких удобных магнитиках. Длина несъемного провода – 43 см. Разъемы подсветки идентичны используемым в последних версиях систем охлаждения от Deepcool, например в Deepcool Castle 240 RGB V2.

Используемые в вентиляторах ARGB-светодиоды используют питание +5 В, а следовательно, совместимы со многими ARGB-системами разных производителей, о чем подробнее в разделе “Подсветка”. Необходимые кабели для подключения, длиной по 36,5 см каждый, входят в состав комплекта. Для систем Gigabyte используется V-D-G-вариант, для остальных – 5V-D-GND.

В случае отсутствия addressable header разъемов на материнской плате подключение осуществляется к автономному контроллеру, выполненному в виде компактного (54 x 14 x 7 мм) пульта с тремя кнопками управления и питанием от SATA-разъема. Длина его несъемных проводов до коннектора подсветки – 40 см, до питания – 17 см.

Для систем, нацеленных на небольшой уровень создаваемого шума во время работы прилагаются три Low-Speed адаптера (LSP). По факту это коротенькие переходники с понижающим напряжение сопротивлением. Как показало тестирование под нагрузкой – очень полезный аксессуар. Во время работы адаптеры могут нагреваться – это нормально.

Тестирование

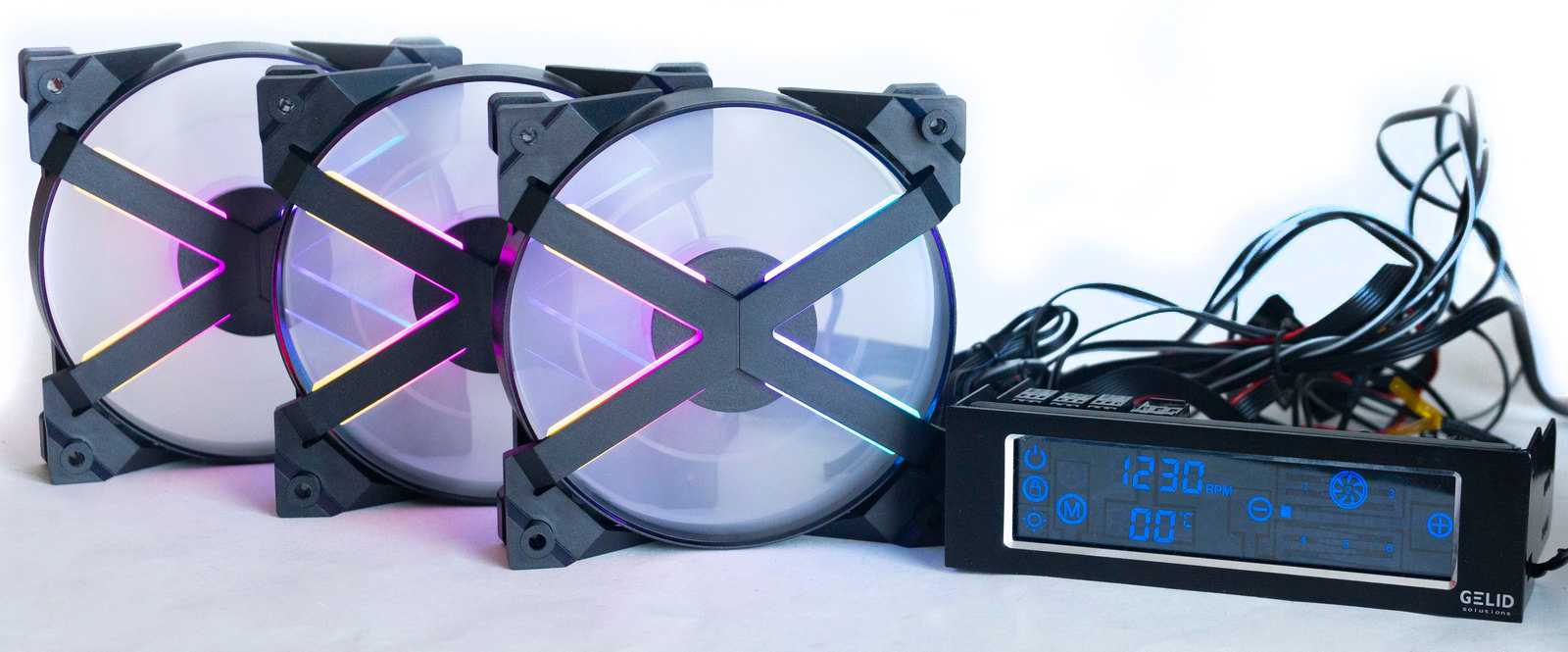

Комплект MF120 GT мы подключили к панели GELID Solutions SpeedTouch 6, она дает возможность ступенчато регулировать напряжение, подаваемое на вентиляторы, от 6.5 до 12 В и демонстрирует скорость вращения вентиляторов.

Вентиляторы подключались как на прямую, так и через комплектные резисторы.

Минимально возможная скорость, которую удалось установить с помощью панели через резистор – 1000 об/мин. Максимальная скорость при этом была 1500 об/мин.

Без резисторов скорости изменялись от 1200 до 1860 об/мин.

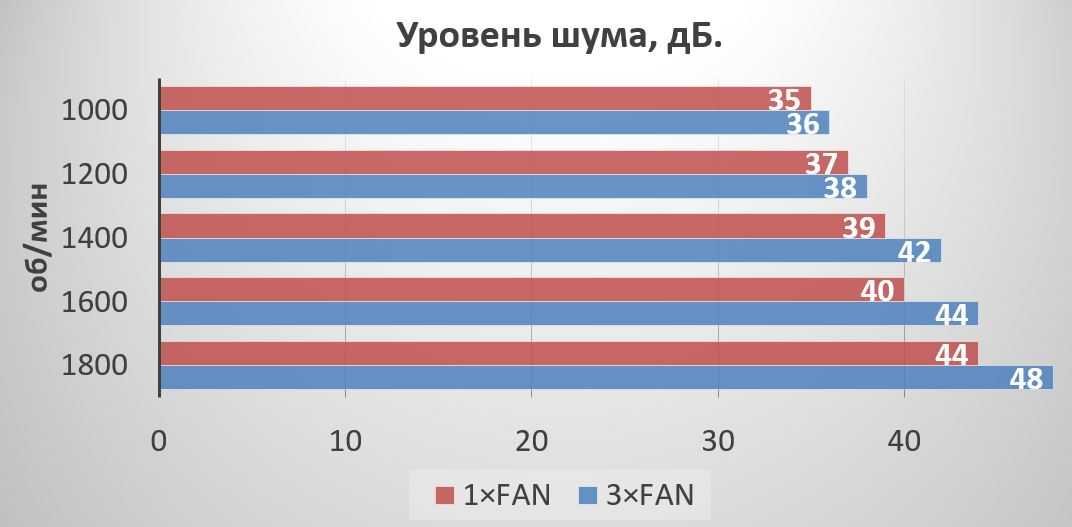

Уровень шума измерялся в одном метре от вентиляторов, установленных на столе, фоновый уровень шума был менее 30 дБА и не фиксировался шумомером, блок питания работал в пассивном режиме.

Измерения проводились как с тремя включенными вентиляторами, так и с одним.

Условно комфортный уровень шума, менее 40 дБ, наблюдается у комплекта вентиляторов только на минимальных оборотах – менее 1200 об/мин.

Все что выше – это уже достаточно шумно, особенно на максимальных оборотах.

С одной стороны, это разочаровывает, но с другой, дает возможность при необходимости в лучшем охлаждении корпуса ПК делать это более эффективно за счет повышенных оборотов. Как правило, подобные наборы корпусных вентиляторов делаются более тихими за счет понижения максимальных оборотов до 1400-1500 об/мин. Но это делает их менее эффективными в плане охлаждения – да, их можно поставить на корпус для его украшения за счет RGB-подсветки, но вот установка на радиатор СЖО будет нецелесообразна из-за худшего его охлаждения.

Для подтверждения своих предположений мы сравним данный комплект с комплектом от этого же производителя Deepcool CF120, работающем на максимальных 1500 об/мин.

Вентиляторы устанавливались на радиатор СЖО Deepcool Captain 240 EX White, охлаждающую процессор AMD Ryzen 7 3700X, который работает на частоте 4.1 ГГц по всем ядрам на 100% нагрузке.

(Подробнее о тестовой системе в нашем обзоре корпуса Deepcool MATREXX 55)

Как видим, на одинаковых оборотах максимальная температура процессора по самому горячему ядру также идентична. А вот на 1800 об/мин вентиляторы из комплекта MF120 GT показали лучшую производительность – минус 6 градусов, а это – значительная разница в случае разгона процессора.

Тестирование

Конфигурация тестового стенда

Тип комплектующих Модель
Материнская плата ASUS Strix X470-F Gaming (BIOS 5220 от 24.09.2019)
Процессор AMD Ryzen 7 2700X
Система жидкостного охлаждения Deepcool Castle 240 RGB V2
Термоинтерфейс Нанесен производителем СЖО
Оперативная память 2 х ADATA Spectrix D41 3200 МГц 8 ГБ
(AX4U320038G16-ST41)
Твердотельный накопитель ADATA XPG Gammix S5 512 ГБ
Видеоадаптер EVGA GeForce GTX 970 SSC GAMING ACX 2.0+ 4 ГБ
Блок питания Thermaltake Toughpower iRGB PLUS 850W Platinum
Корпус

Cougar Conquer

Операционная система Microsoft Windows 10 Professional x64, версия 1903 со всеми обновлениями на 18.10.2019

Скорость вентиляторов

Для вентиляторов заявлен предел скорости вращения крыльчатки от 500 до 2000 оборотов в минуту. При подключении к разъему CPU_FAN на материнской плате ASUS Strix X470-F Gaming измеренный с помощью программы ASUS Fan Xpert 4 диапазон соответствует с учетом декларированных допусков.

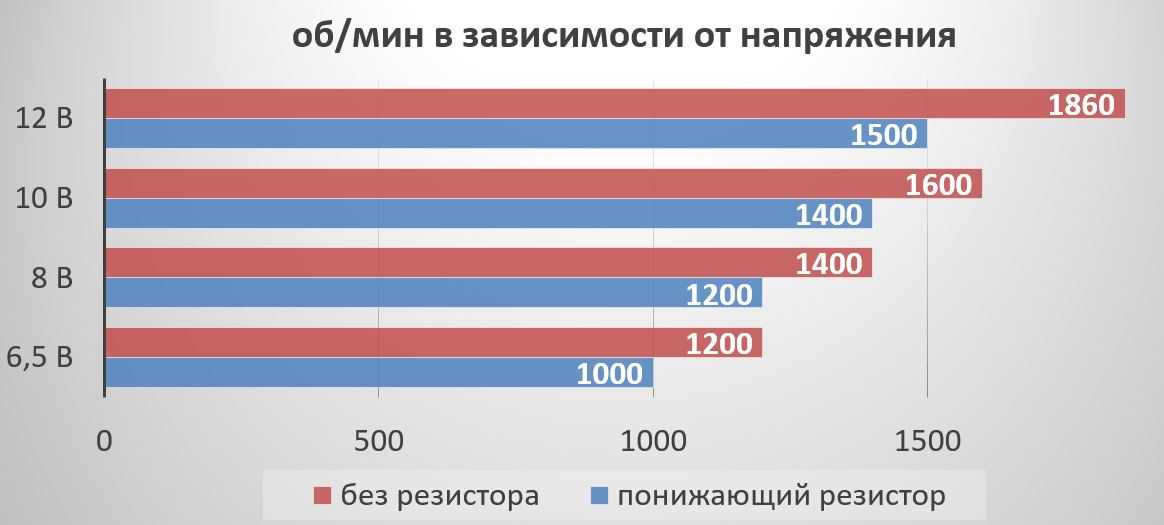

Зависимость скорости вращения крыльчатки от напряжения питания представлена на диаграмме ниже. Для измерений использовался внешний реобас Lamptron CM430 и мультиметр MASTECH MAS830L.

Уровень шума

Вентиляторы Deepcool MF120S при обычном подключении остаются тихими лишь до половины от максимальной скорости. Отсутствие каркаса к снижению акустического шума как такового не привело. На максимуме в ближнем поле шум будет сильно выделяться на фоне других комплектующих с воздушным охлаждением. Измерения прибором Актаком АТЕ-9015 в неподготовленном акустически помещении приведены на диаграмме ниже.

Использование комплектных адаптеров для снижения напряжения питания приблизительно на 25% кардинально меняет ситуацию в лучшую сторону. В случаях, когда программное управление вентиляторами недоступно, они реально пригодятся и позволят снизить максимальный уровень шума под нагрузкой до 33,4 дБА с расстояния 15 см (46,5 дБА с расстояния 1 метр) за счет снижения максимальных оборотов до 1620 в минуту.

Эффективность

Для оценки применимости вентиляторов в таком необычном бескаркасном рамном исполнении в системах жидкостного охлаждения использовался стенд, на котором недавно была протестирована Deepcool Castle 240 RGB V2. Штатные вентиляторы были заменены на MF120S и проведено сравнение температуры процессора AMD Ryzen 7 2700X под нагрузкой до и после.

Результат закономерен и был предсказуем. Штатные вентиляторы DF1202512CM-012 по спецификации создают воздушный поток до 69,34 CFM, тогда как у MF120S эта цифра заметно скромнее – 45,4 CFM. При этом под нагрузкой они показывают себя достойно, проигрывая менее двух градусов в стресс-тестах. Учитывая имиджевое, а не оверклокерское, позиционирование MF120S результат можно считать хорошим.

Внешний вид

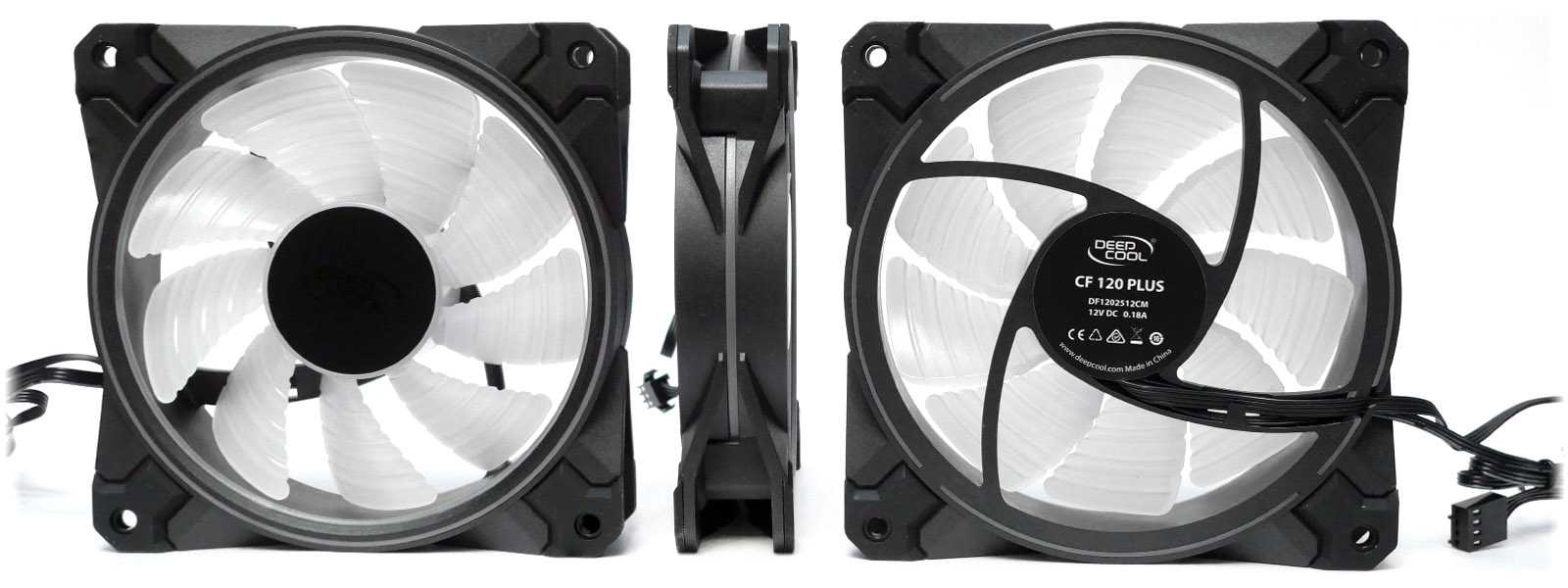

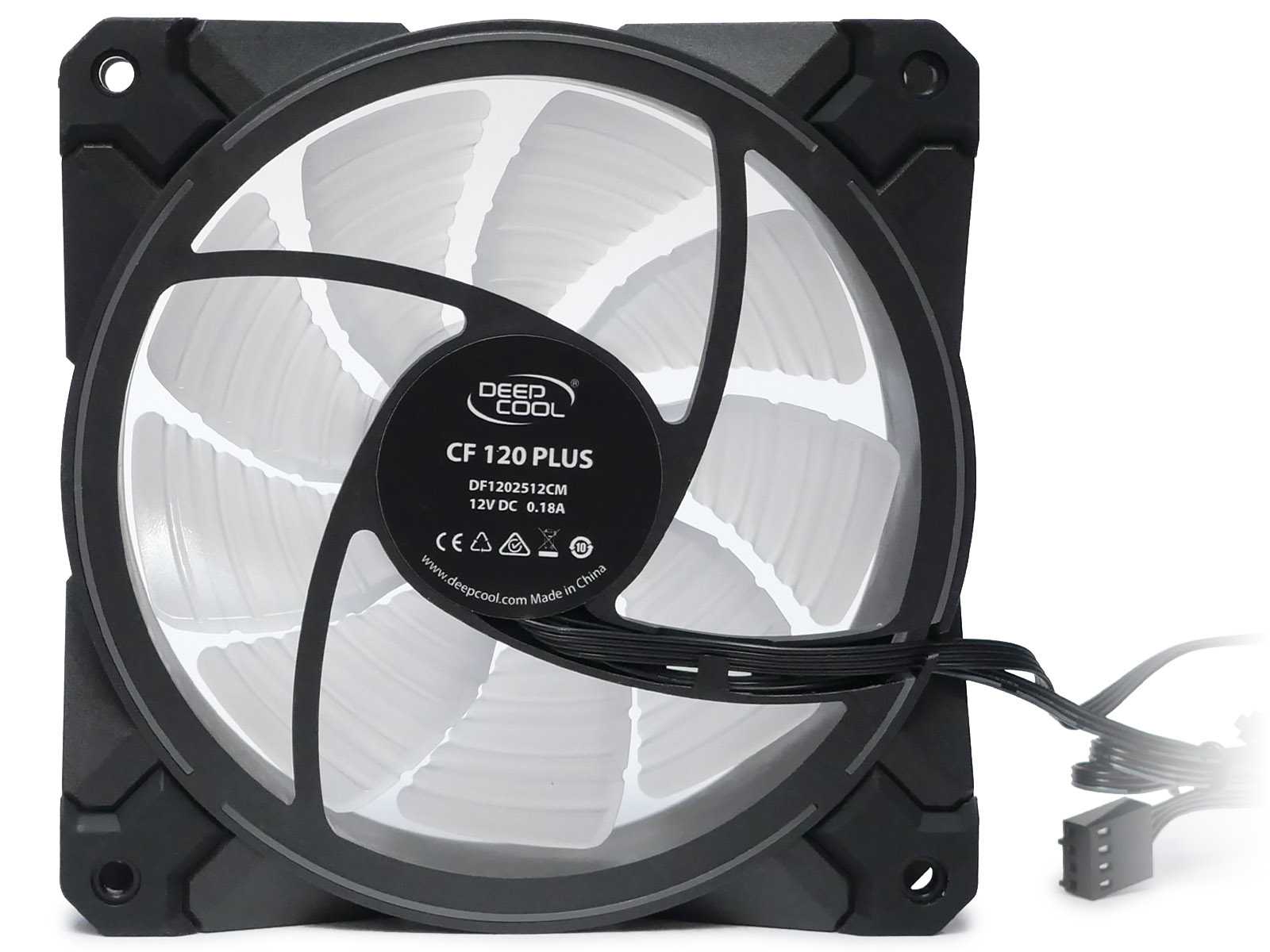

Вентиляторы Deepcool CF120 Plus выполнены в стандартном типоразмере 120 мм. Это гарантирует совместимость с преобладающим большинством корпусов персональных компьютеров домашнего и офисного сегментов, а также с радиаторами систем жидкостного охлаждения формата 120, 240 и 360-мм. Единственный нюанс: толщина — чуть больше стандартных 25 мм и составляет 26,5 мм.

Каркас вентиляторов пластиковый, с прорезиненными накладками по углам. Он сделан чёрным, с кольцевыми подсвечиваемыми вставками с обеих сторон.

Крыльчатка изготовлена из матового полупрозрачного белого пластика, так как во время работы играет ещё и роль светорассеивателя. В центральной части имеется чёрная наклейка, на которой под определенным углом проглядывается логотип Deepcool. На лопастях вентилятора сделаны специальные радиальные наплывы для оптимизации создаваемого воздушного потока.

У каждого вентилятора по два несъёмных кабеля: один — длиной 40 см с классическим четырёхконтактным штекером с поддержкой PWM на конце, второй — 30 см с трёхконтактным разъёмом для подключения подсветки к контроллеру.

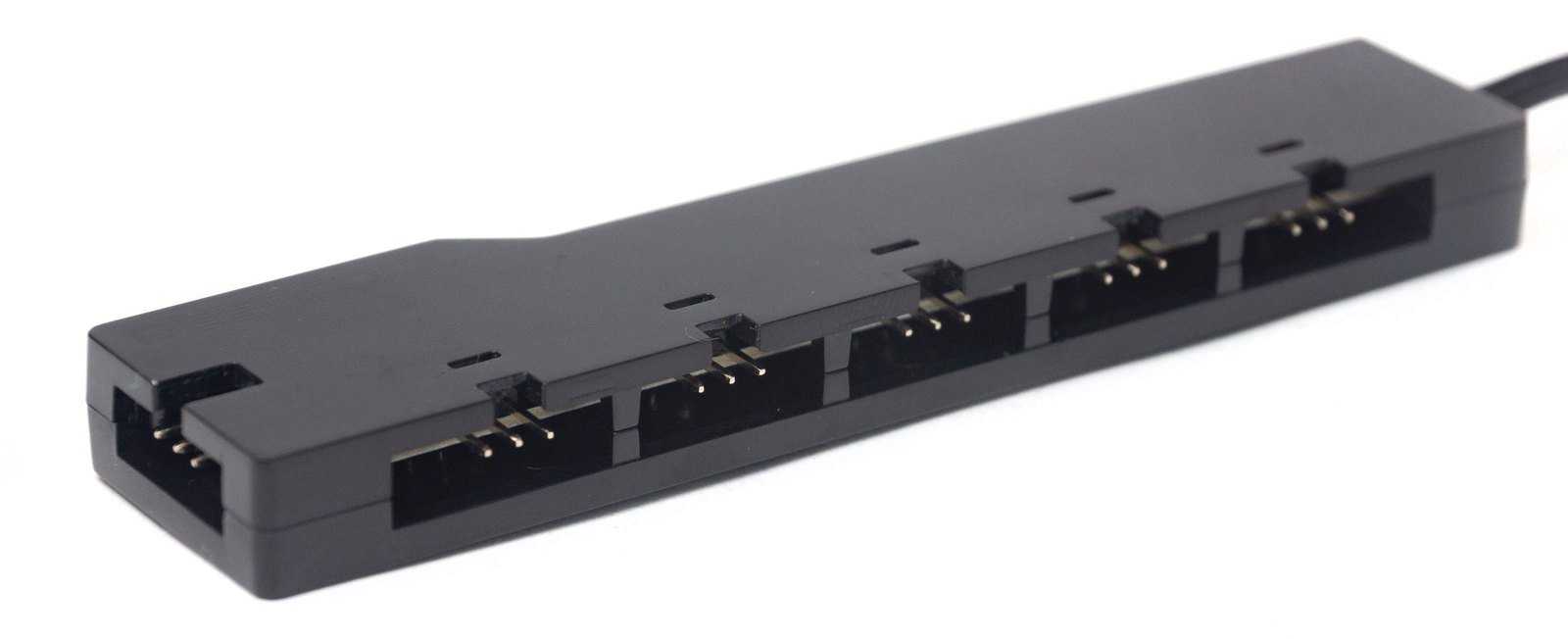

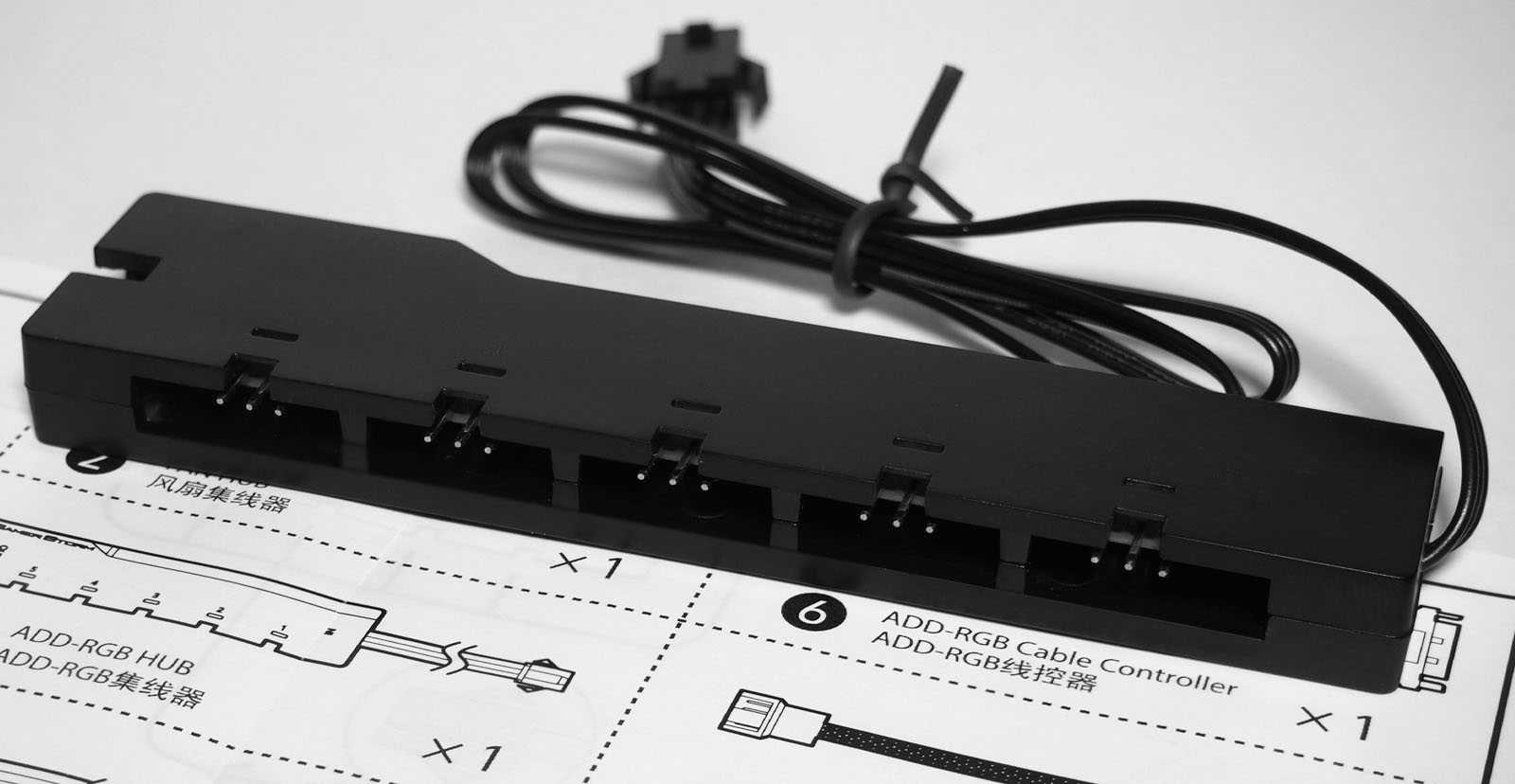

Для обоих типов кабелей вложены отдельные концентраторы, облегчающие подключение. Они выполнены в компактных пластиковых корпусах чёрного цвета и оснащены едва заметными светодиодными индикаторами работы, которые светятся синим цветом. Для фиксации в корпусе ПК используется двухсторонняя липкая лента.

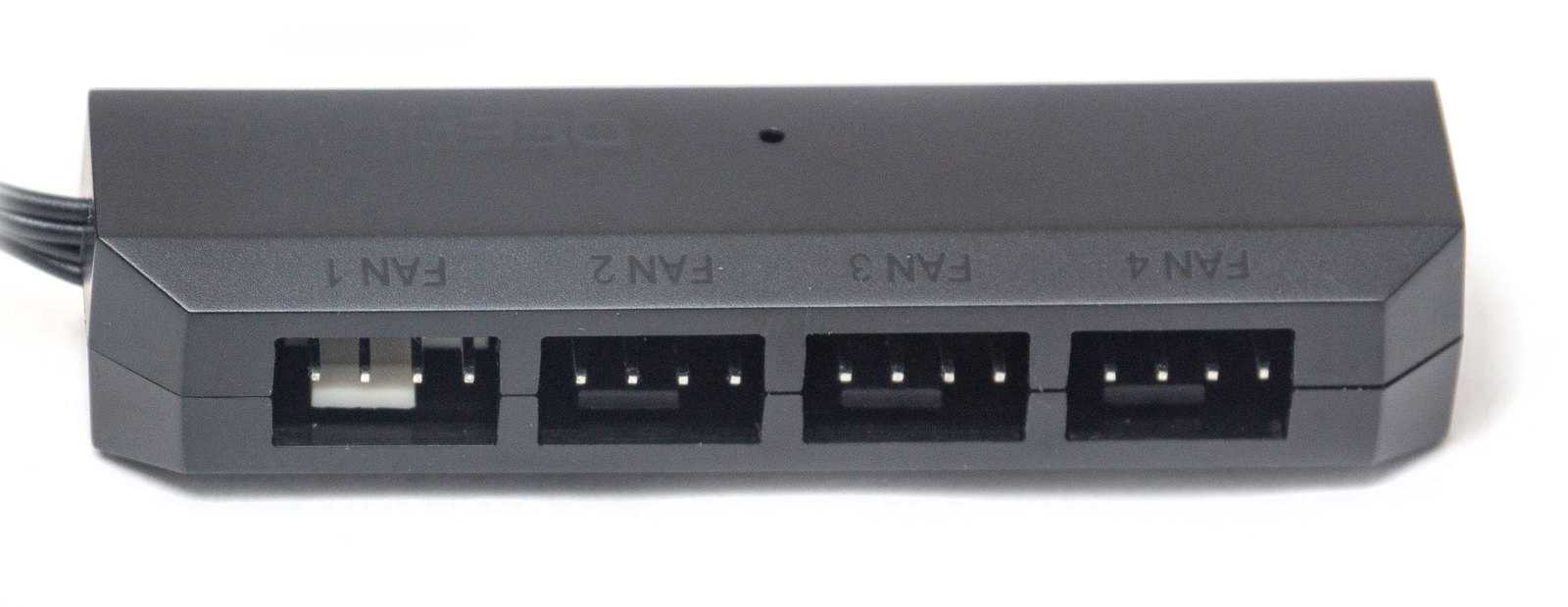

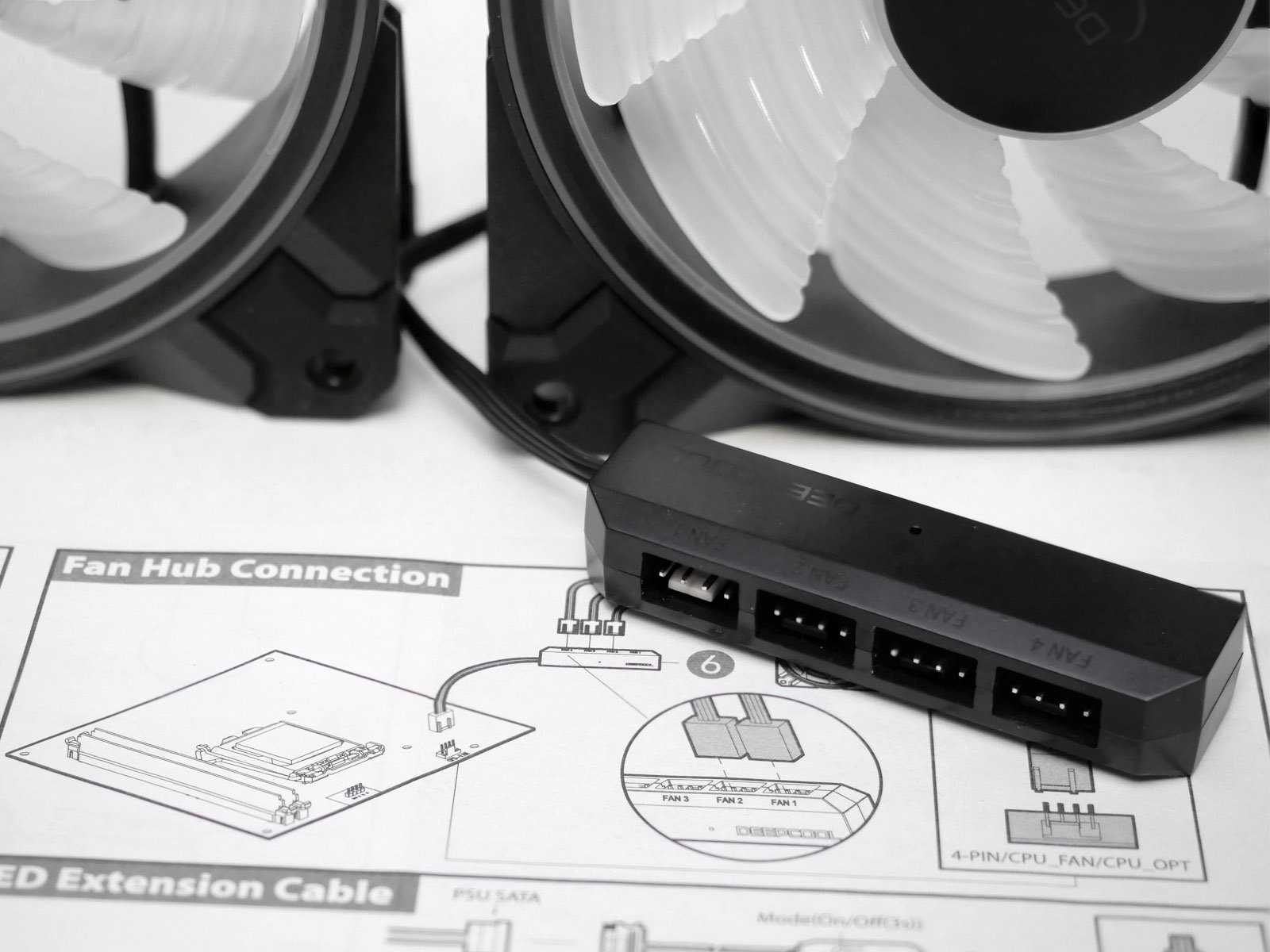

Концентратор для синхронизации скорости вращения четырёхпортовый. Показания тахометрического датчика передаются на материнскую плату с первого разъёма, отмеченного белым цветом, поэтому подключение вентиляторов необходимо начинать с него.

Установка на LGA 1200

Кулер устанавливался на материнскую плату ASUS Z490 TUF Gaming PLUS WI-FI с размещённым в ней процессором intel core i5-10600KF.

С установкой крепления можно разобраться и без инструкции. Сначала с обратной стороны платы устанавливается металлический симметричный бэкплейт, который уже имеет установленные винты.

Затем с лицевой стороны на винты накручиваются металлические фиксаторы. С одной из сторон они имеют резиновый уплотнитель, спасающий материнскую плату от ненужных царапин.

Сверху кладем металлические крепежные пластины и затягиваем винтами с накатанными головками. В модели AS500 и AS500 PLUS Deepcool превзошли себя, наконец верно рассчитав длину винтов бэкплейта, благодаря чему отвёртка не выталкивается из посадочного места к концу процесса.

Далее устанавливаем радиатор и попеременно закручиваем крепежные винты.

Установка кулера должна производиться со снятыми вентиляторами, так как они будут перекрывать доступ к винтам.

Благодаря узкому радиатору первый слот памяти не перекрывается. Однако, если радиаторы на ОЗУ очень толстые, в некоторых случаях возможен прямой контакт вентилятора с планкой оперативной памяти в первом слоте.

Упаковка и комплектация

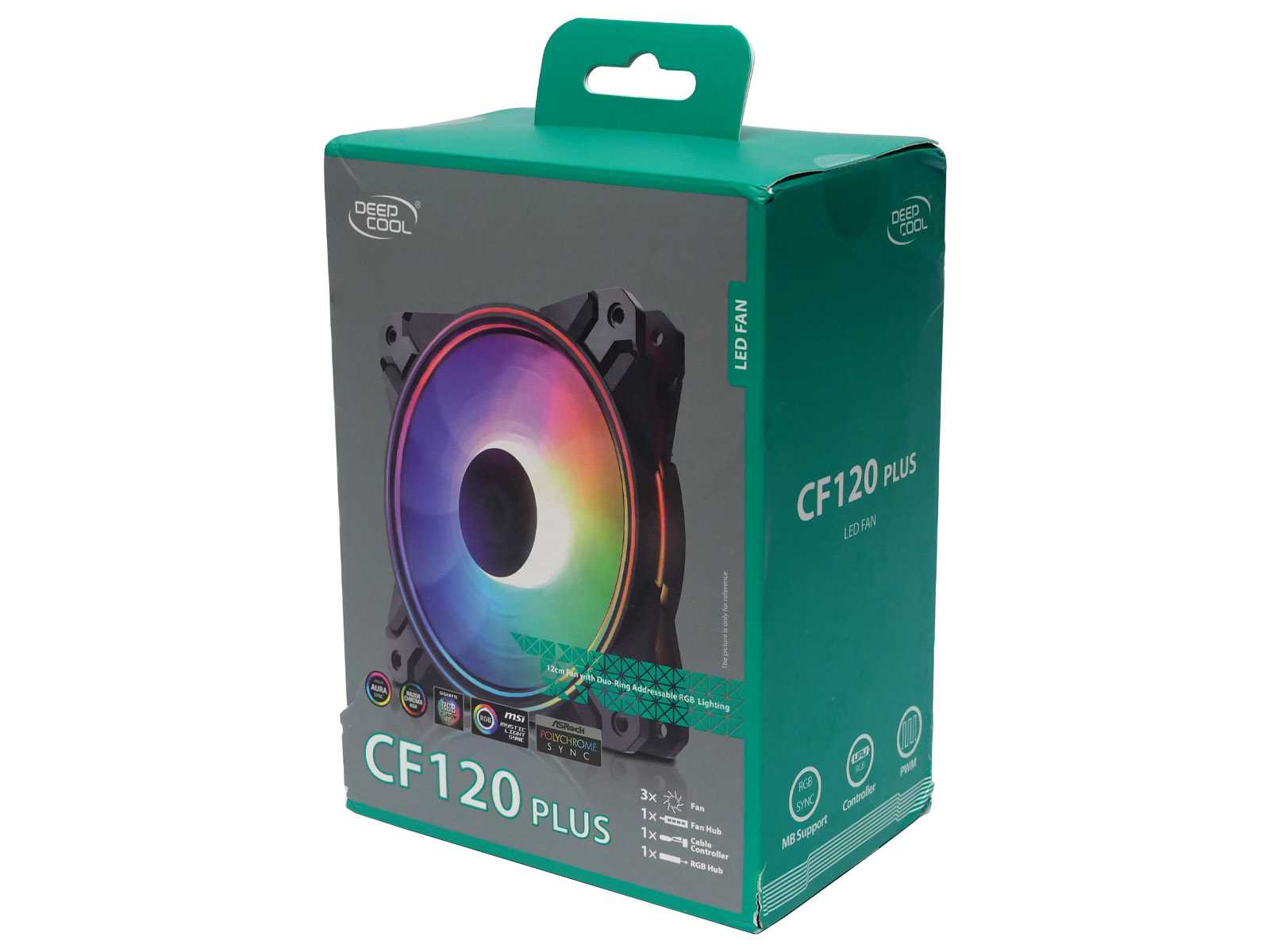

Набор из трёх вентиляторов Deepcool CF120 Plus продаётся в достаточно компактной коробке размером 122 x 173 x 82 мм. Оформление выдержано в стиле, знакомом по другой продукции этого производителя.

Спереди представлено изображение вентилятора с работающей ARGB-подсветкой во всей красе и мелкими значками в нижнем правом углу перечислена комплектация. На задней части коробки — описание комплекта на разных языках и таблица со спецификацией на английском. На одной из боковых граней представлены размеры вентиляторов на схематичном изображении.

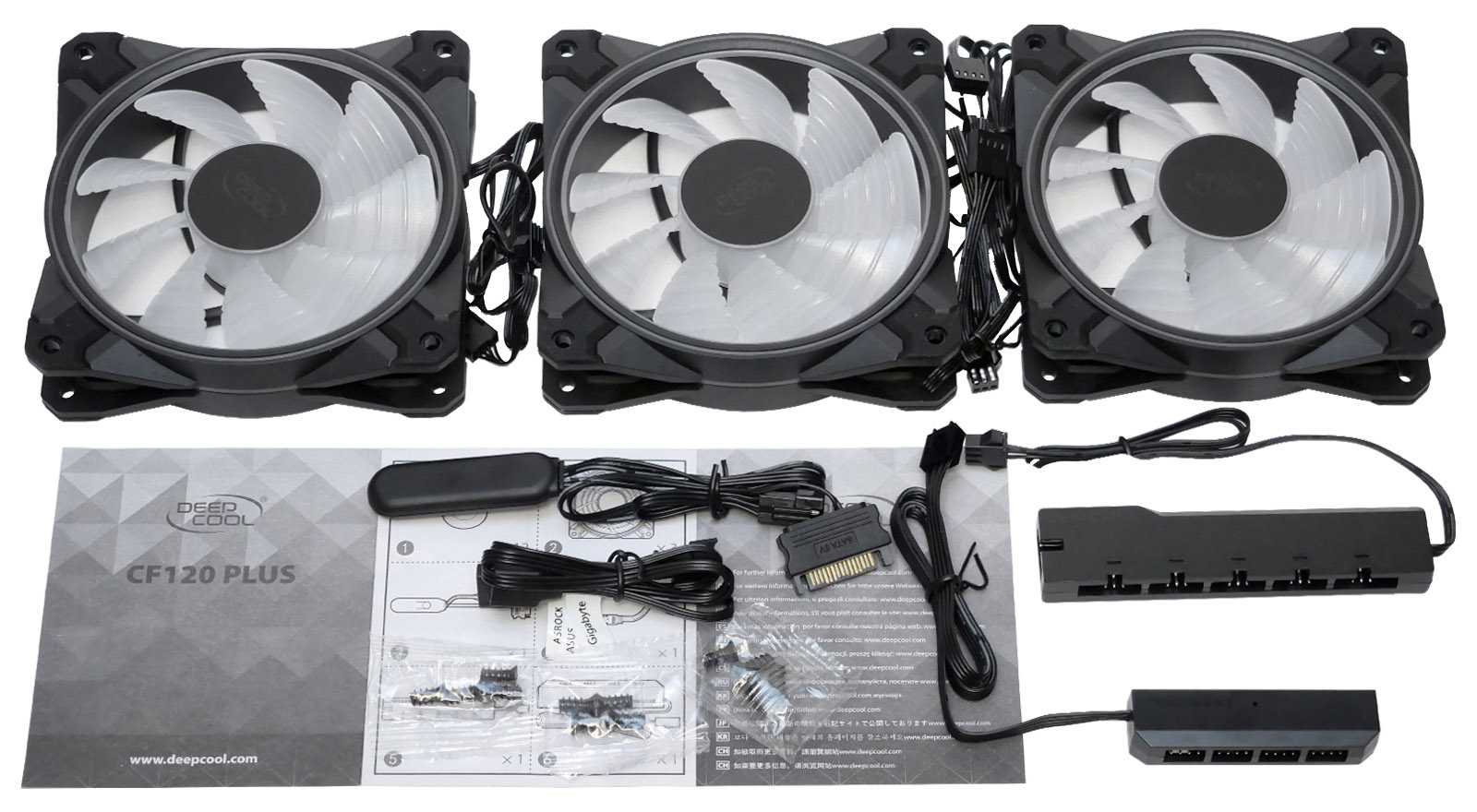

Комплектация вентиляторов заслуживает похвалы, так как кроме самих вентиляторов в неё вошли: крепежные винты, удобные концентраторы для подключения подсветки и синхронизации скорости вращения крыльчатки, кабель для подключения и синхронизации подсветки с материнскими платами, а также контроллер ARGB-эффектов. Последний пригодится при отсутствии на “материнке” нужных разъёмов для светодиодных лент с питанием +5 В.

Упаковка и комплектация

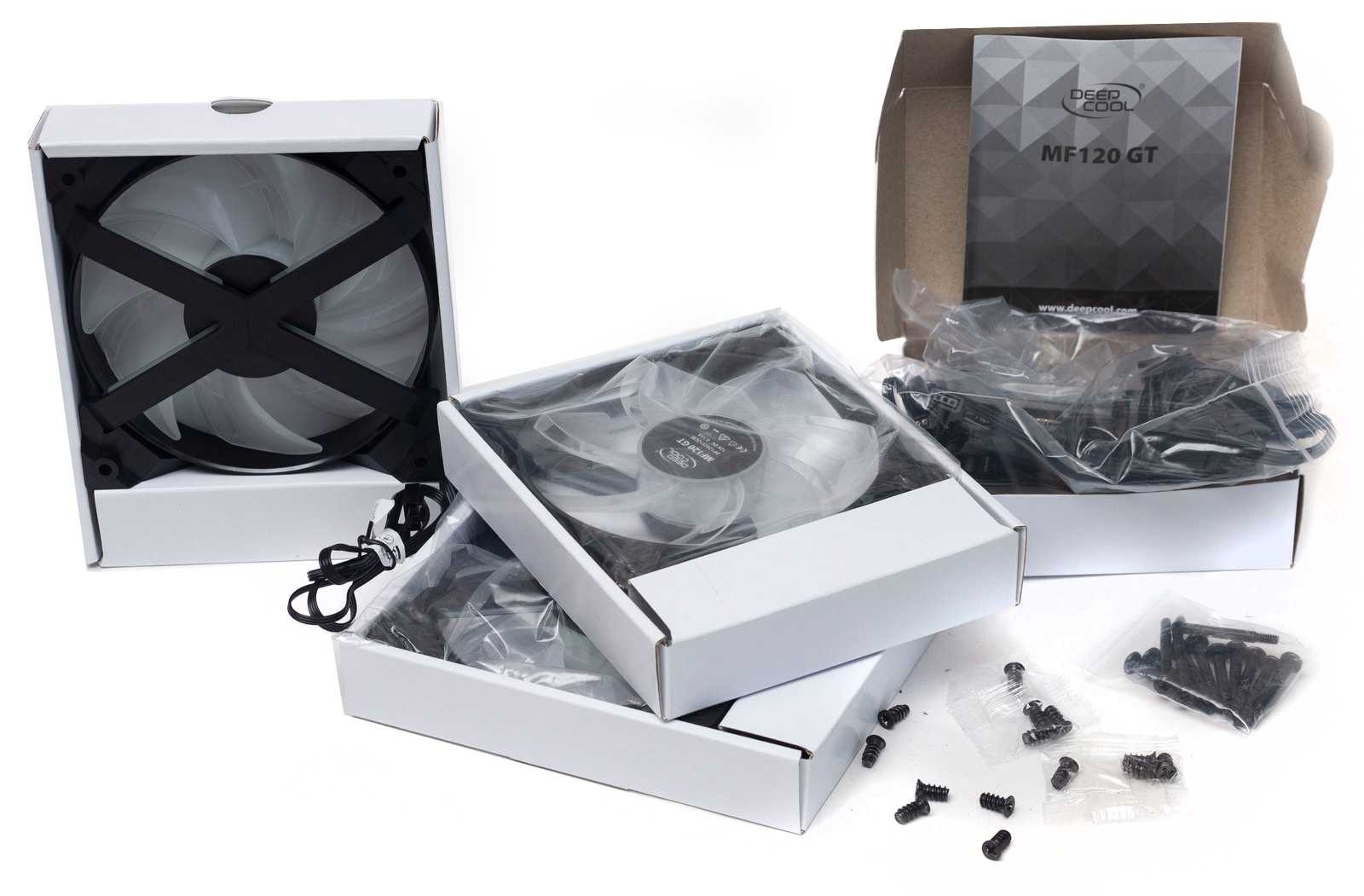

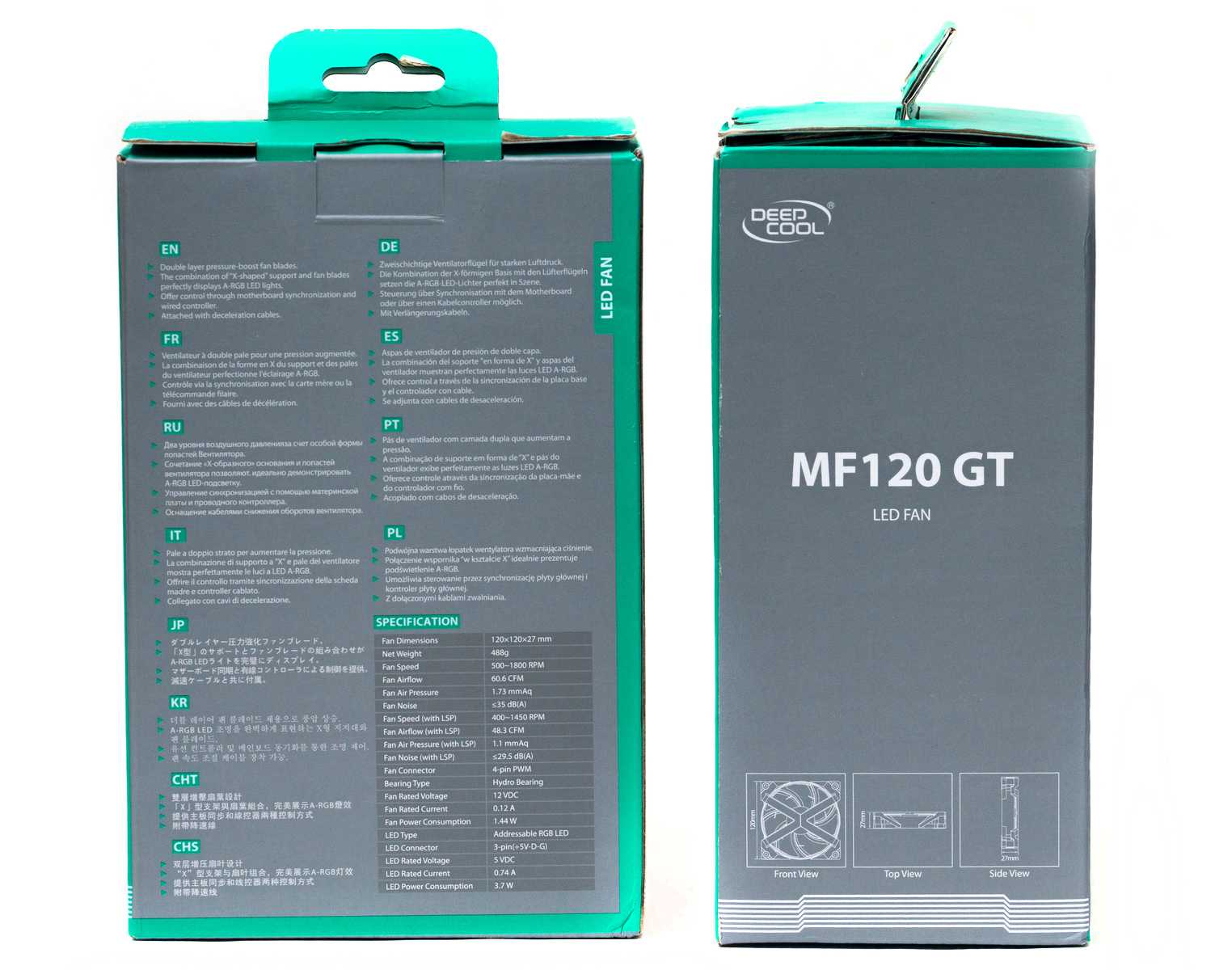

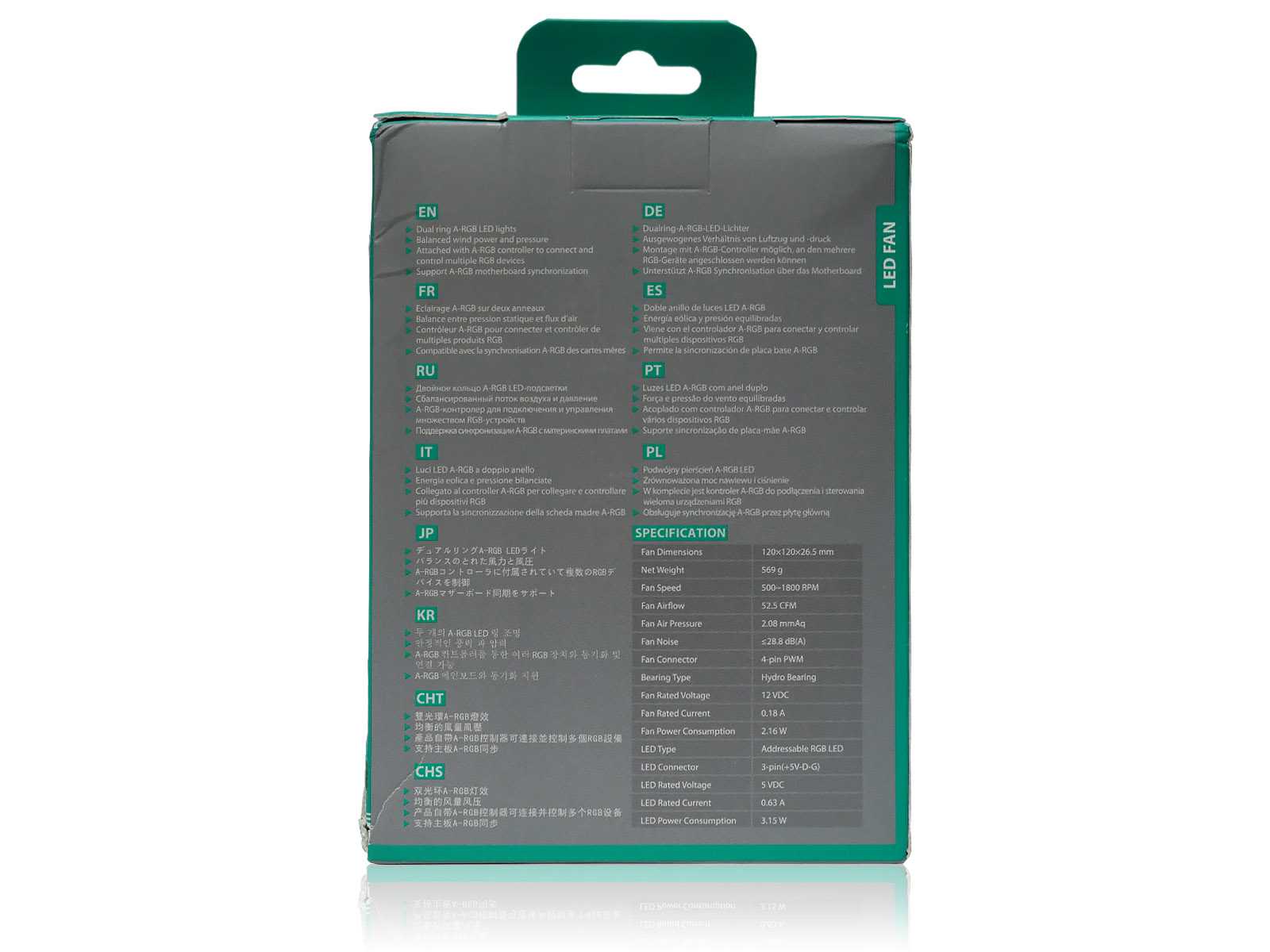

Комплект вентиляторов поставляется в картонной коробке с цветной полиграфией, оформленной в традиционной серо-зеленой гамме.

На лицевой стороне имеется указание модели, фотография работающего вентилятора с включенной подсветкой и пиктограммы, указывающие на совместимость с различным ПО.

С обратной стороны и на боковых гранях коробки – подробные технические характеристики.

Каждый вентилятор упакован в целлофановый пакетик и зафиксирован в индивидуальной коробочке. Весь остальной комплект также находится в отдельной коробочке.

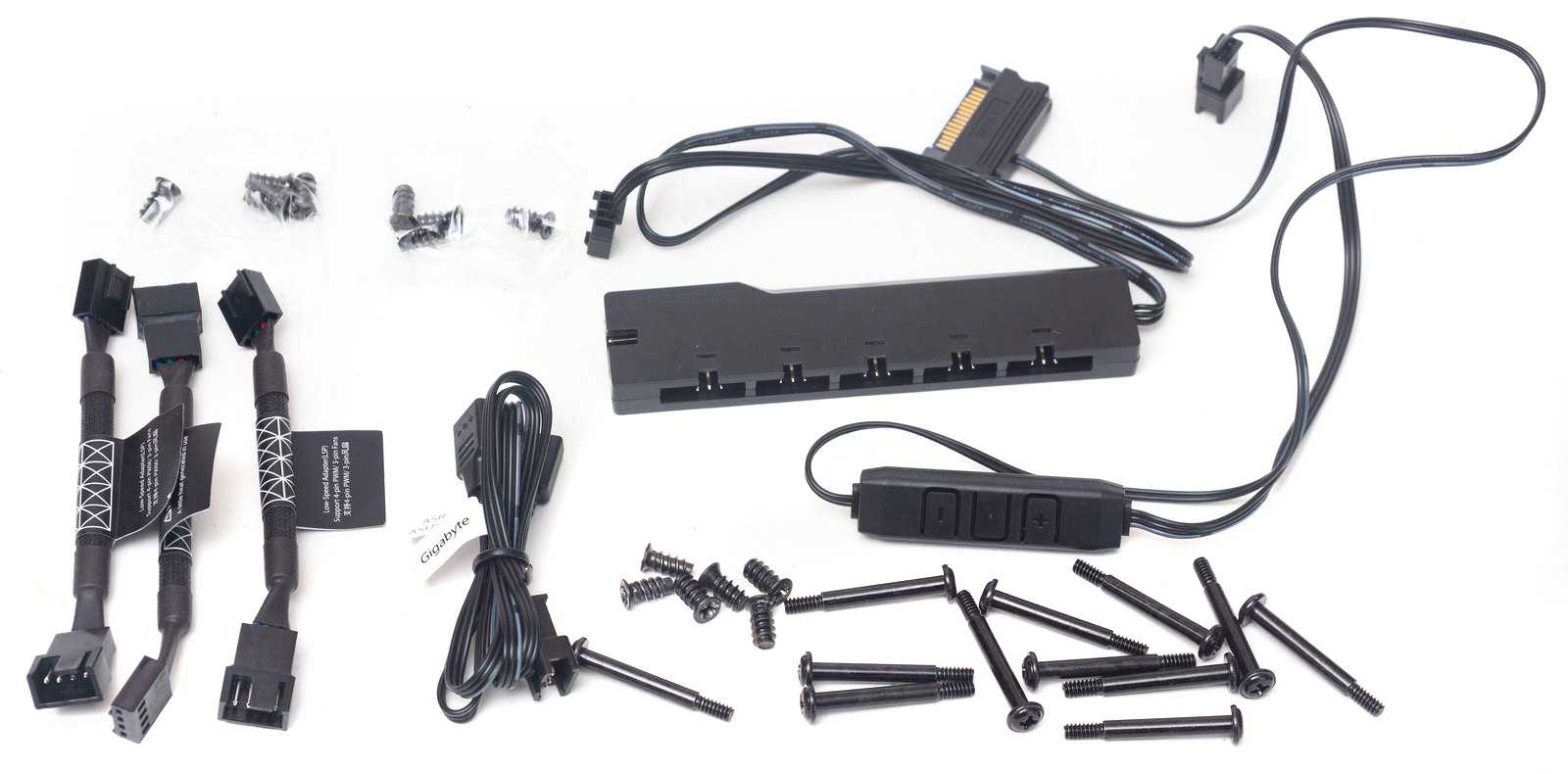

В комплект входит:

  • Три вентилятора;
  • Контроллер подсветки с питанием через SATA интерфейс;
  • Хаб-разветвитель на четыре 4-пин порта для вентиляторов;
  • Хаб-разветвитель на шесть 3-пин портов для ARGB-подсветки;
  • Удлинитель для подключения к материнской плате;

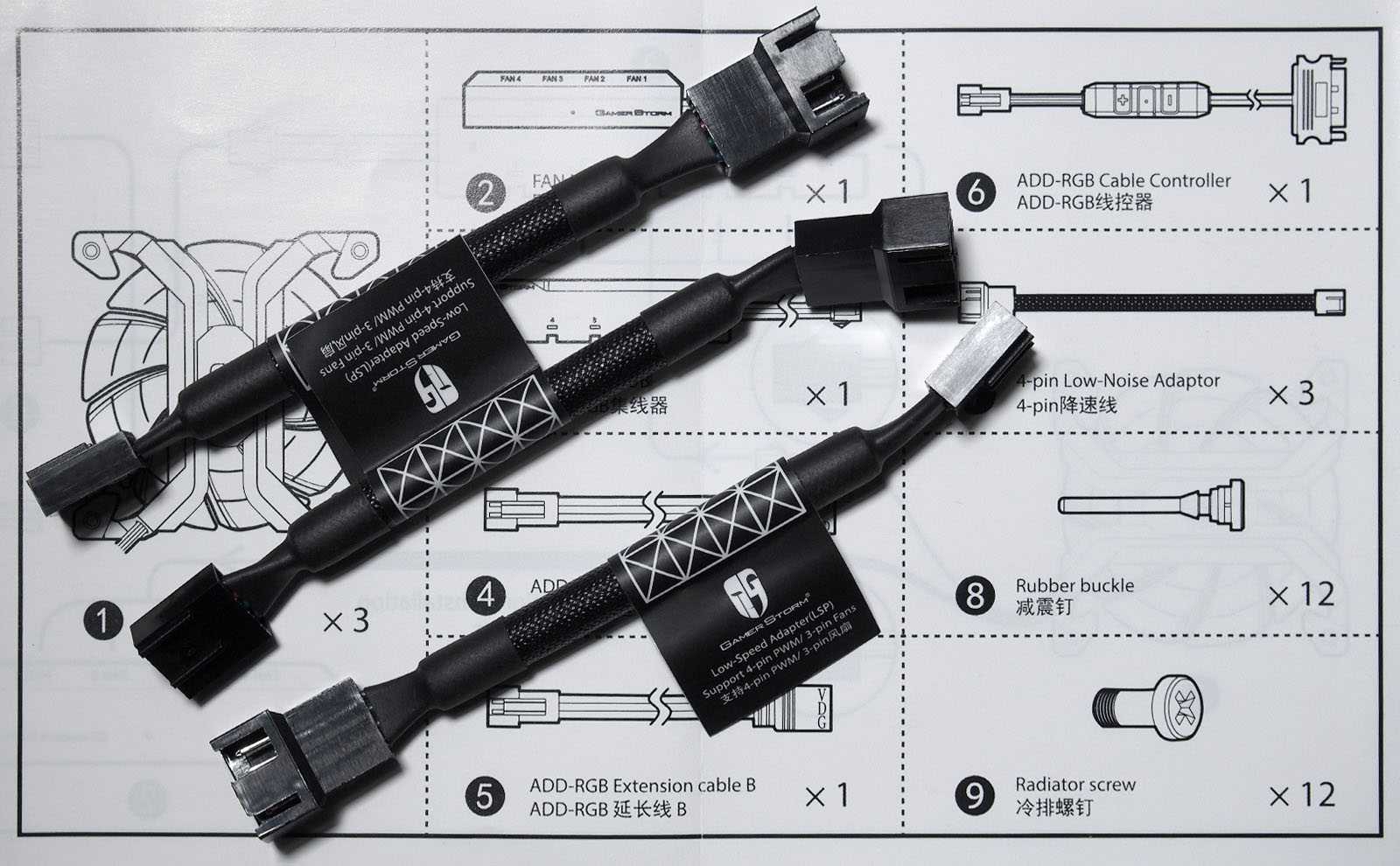

  • Три переходника с резисторами для уменьшения скорости вращения вентиляторов;
  • Набор винтов длинных и коротких для крепления вентиляторов;
  • Инструкция пользователя.

Все хабы крепятся на двухсторонний скотч, магнитное крепление в этом случае предпочтительнее.

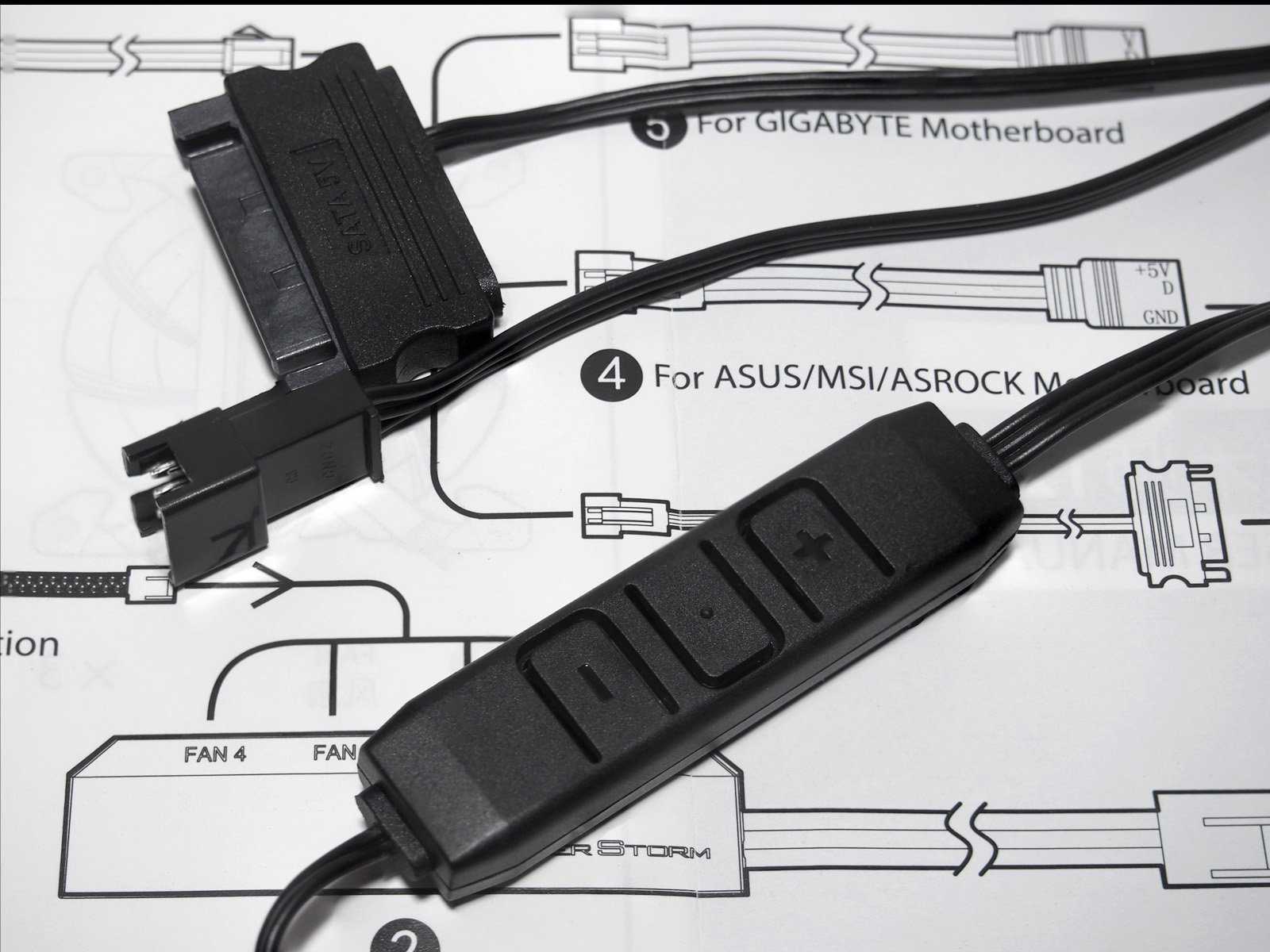

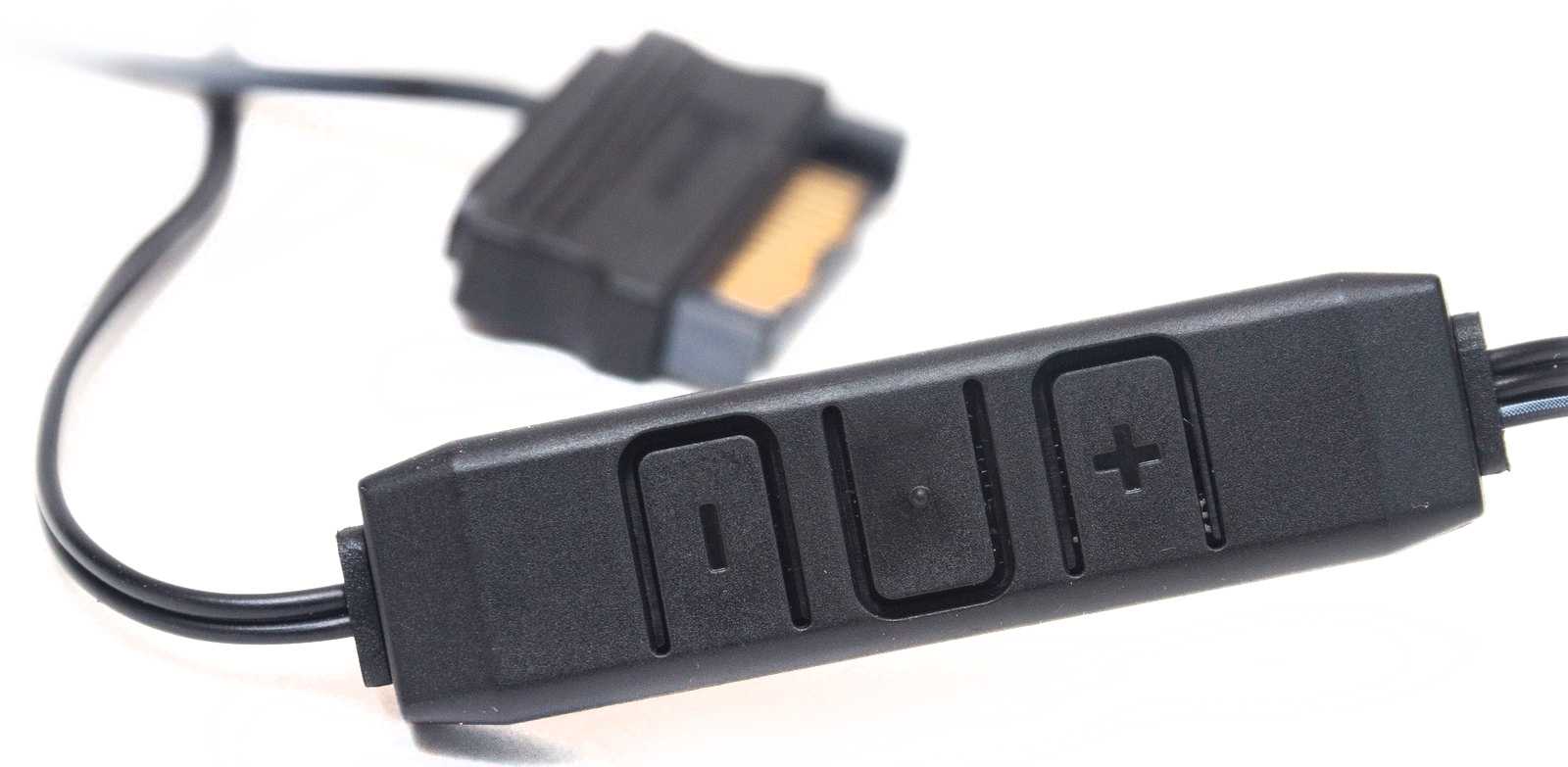

Контроллер подсветки оснащен тремя кнопками, переключающими режимы, в каждом режиме возможна также своя настройка. Варианты подсветки не имеют описания в инструкции, все настраивается методом случайного тыка. Подсветку можно и вовсе отключить, удерживая центральную кнопку.

Данный контроллер здесь больше для вида, использовать его постоянно не получится, если только в открытом корпусе. Поэтому пользователь скорее всего подключит подсветку к материнской плате и будет выполнять настройку через ПО.

Заключение

Вентиляторы Deepcool Gamer Storm MF120S – пример преобладания дизайна над сухими техническими цифрами спецификации. И это отнюдь не означает, что получившееся устройство чем-то плохо, просто оно ориентировано в первую очередь на трендовое направление управляемой ARGB-подсветки в современных игровых ПК. Необычная рамная конструкция и красивая светодиодная многозонная подсветка сложились воедино в действительно броское устройство, которое прекрасно впишется в самую футуристичную имиджевую сборку. MF120S универсальны и прекрасно совместимыми с большинством устройств, в работе которых требуются вентиляторы типоразмера 120 x 120 x 25 мм. Они не предназначены для покорения “оверклокерских олимпов”, но прекрасно подойдут на замену обычным и невзрачным штатным вентиляторам систем жидкостного охлаждения или корпусным аналогам. Нам импонирует подход Deepcool с тщательной работой над визуальным лоском своих ARGB-устройств и продуманным подходом к комплектации со всевозможными креплениями, контроллерами и кабелями, когда всё необходимое уже есть “из коробки”. Как итог, Deepcool MF120S посоветуем любителям моддинга, а также чего-то дерзкого и необычного в дизайне, для которых эффективность стоит на втором плане после “вау”-эффекта.

Преимущества Deepcool Gamer Storm MF120S:

  • Уникальный дизайн;
  • Необычная управляемая подсветка;
  • Комплектный контроллер с набором красивых ARGB-эффектов;
  • Синхронизации подсветки со многими другими устройствами;
  • Отличная комплектация.

Недостатки:

  • Бессмысленная виброразвязка в местах креплений;
  • Отсутствие магнитных креплений на пульте управления и PWM-концентраторе;
  • Высокий уровень шума вентиляторов на максимальных оборотах.

Заключение

Комплект вентиляторов Deepcool MF120GT оставляет неоднозначное впечатление. Дизайн на основе Х-образной рамки с лицевой стороны выглядит необычно, но при этом широкая рамка визуально закрывает ровный круг света от крыльчатки. Предпочтительнее было бы выполнить подсветку непосредственно с лицевой стороны данной рамки – как было у MF120S.

Уровень шума на высоких оборотах значительный, но здесь все продуманно: хотите меньше децибел – ставьте комплектные резисторы, хотите большую эффективность при установке на системы охлаждения или для лучшего продува горячего корпуса – запускайте на максимально возможных оборотах.

Радует комплект поставки: контроллер подсветки, хабы, понижающие резисторы, коннекторы для подключения к материнской плате – имеется все, кроме пульта дистанционного управления подсветкой.

В итоге, если внешний вид конструкции вписывается в дизайн вашего корпуса и вам требуется высокая эффективность в отличии от прочих идентичных комплектов, то данный комплект может стать хорошим выбором. Необходимо только учитывать стоимость комплекта – при цене около трех с половиной тысяч у него достаточно много конкурентов.

Плюсы:

  • Необычный дизайн;
  • Гидродинамический подшипник;
  • Хороший комплект поставки;
  • Высокая эффективность воздушного потока;
  • Стандартные разъемы подключения.

Минусы:

  • Шум на высоких оборотах;
  • Крепление хабов на скотч;
  • Отсутствие пульта ДУ для контроллера подсветки.
