Электрические котлы эван warmos-iv комфорт 5 квт

Подключение комнатного термостата (датчика по воздуху) к котлу ЭВАН С1

Конструкция электрических котлов ЭВАН предусматривает выбор желаемого
температурного режима в завиимости от температуры воздуха в помещении. Для
этого пульты управления котлами оборудованы разъемом “Разъем X1” для
подключения комнатного термостата. При использовании датчика температуры воздуха
схема управления автоматически переключится на совместную работу с этим датчиком.
Для этого ручку регулятора “Температура” на панели управленияя котла
необходимо вывести на отметку максимальной температуры и включить все ступени
мощности. Далее включение и отключение электрокотла для поддержания заданной
комнатным термостатом температуры будет происходить автоматически.

При выборе комнатного термостата необходимо учитывать, что он должен содержать
перекидной контакт. Подключение комнатного термостата к котлу должно производиться
двужильным кабелем сечением 0.5 мм2.
Котлы ЭВАН С1 отключаются при размыкании контактов датчика.

Пуско-наладочные работы предусматривают:

Подключение котла к электрической сети;

Заполнение системы теплоносителем;

Удаление воздуха из системы отопления;

Доведение давления до нормы согласно требованиям настоящего руководства по эксплуатации (при использовании экспанзомата);

Пробный пуск;

Регулировку системы и запорной арматуры;

Перед монтажом котла проверьте правильность и качество монтажа системы отопления с естественной циркуляцией.Трубы системы отопления должны быть расположены так, чтобы способствовать естественной циркуляции теплоносителя. При этом максимальный уровень теплоносителя не должен превышать 30 метров до уровня котла (рабочее давление в котле не выше 0,3 МПа).Если невозможно или нежелательно добиваться естественной циркуляции теплоносителя в системе отопления, необходимо использовать циркуляционный насос.Система отопления должна обязательно иметь расширительную емкость, сообщающуюся с атмосферой. При использовании расширительной емкости мембранного типа на выходе из котла перед шаровым вентилем должен устанавливаться предохранительныый клапан, рассчитанный на давление не более 0,4 МПа.Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие, необходимо присоединить к нему слив в канализационную систему.На входе и выходе из котла устанавливаются шаровые вентили, применяемые при демонтаже, ремонте и техническом обслуживании прибора.

Установка запорной арматуры на трубопроводе, соединяющем расширительную емкость с системой отопления, запрещается!

Давление опрессовки системы отопления с котлом после монтажа — не более 0,4 МПа.Котел должен быть смонтирован в вертикальном положении.Пульт управления монтируется вертикально на высоте 1,4-1,7 м от пола на стенах и сооружениях в хорошо освещенных помещениях.

С электрическим котлом ЭВАН Warmos-IV — 5 кВт часто приобретают:

GSM-термостат GSM-Climate и WiFi-термостат WiFi-Climate

GSM-Climate (модель ZONT H-1) и WiFi-Climate (модель ZONT H-2) — это интеллектуальные термостаты, позволяющий экономно расходовать ресурсы на отопление, удаленно контролировать температуру в доме и исправность работы отопительного котла или других обогревательных приборов, управлять их работой посредством GSM-связи при помощи компьютера или мобильного телефона.

GSM-термостат GSM-Climate и WiFi-термостат WiFi-Climate могут работать со всеми моделями электрических котлов ЭВАН, в том числе и с уже введенными в эксплуатацию.

Эван Warmos-IV 21

Электроотопительные котлы Класс «КОМФОРТ» Эван WARMOS IV — 21

Эван WARMOS-IV — это электроотопительный котёл нового поколения семейства WARMOS. Что отличает его от предшественников? Увеличенный температурный диапазон Эван WARMOS-IV работает в расширенном диапазоне от +5 до +85°C. Благодаря этому, вы можете дополнительно использовать его в таких режимах как: “Тёплый пол” и “Антизамерзание”:

  • В режиме “Тёплый пол” WARMOS-IV напрямую подключается к системе теплого пола.
  • В режиме “Антизамерзание” котел сберегает энергию, работая от +5 до +15°C. Это удобно, когда люди надолго покидают помещение.

Новый дизайн и индикаторы Дизайн нового Эван WARMOS дополнен улучшенной панелью управления со светодиодной индикацией. Яркие индикаторы показывают ступени мощности, температуру теплоносителя. При этом когда котёл запускается при отрицательной температуре, отображается специальное значение: “-0”. Режим “Управление котлом по температуре воздуха в помещении” отображается на индикаторе миганием точки. Предусмотрена индикация аварийных ситуаций. Удобство эксплуатации и обслуживания котла Эван WARMOS-IV 21 заботится о вашем удобстве и безопасности. При возникновении внештатной ситуации на панели высвечиваются коды, которые сигнализируют, если:

  • произошёл обрыв термодатчика контроля температуры теплоносителя (код Е1);
  • случилось короткое замыкание термодатчика контроля температуры (Е2);
  • теплоноситель разогрелся выше +84°C (Е3);
  • теплоноситель разогрелся выше +90°C (FF).

Дополнительную безопасность обеспечивает контур независимого аварийного отключения Вы легко задаёте нужную температуру теплоносителя от +5 до +85°C с точностью до 1 градуса. Выбор ступеней мощности происходит в автоматическом режиме — котел сам определяет оптимальное число ступеней. При этом сохраняется возможность ручного регулирования мощности. Кроме того, Эван WARMOS-IV 21 обладает всеми достоинствами, характерными для других моделей электрокотлов ЭВАН: устойчивостью при электрических перепадах, возможностью использовать воду и незамерзающие жидкости в качестве теплоносителя, опцией временной задержки включении и выключении ступеней мощности, надежными ТЭНами из нержавеющей стали производства Backer с ротацией их при каждом включении и так далее.

  • Возможность использования в качестве теплоносителя как воду, так и незамерзающие жидкости.
  • ТЭНы из нержавеющей стали производства Backer.
  • Контур независимого аварийного отключения.
  • Задание температуры теплоносителя с точностью до 1 градуса, в диапазоне от +5 до +85°C.
  • Расширение температурного диапазона от +5 до +85 °C даёт возможность использования котла в режимах: «тёплый пол» и «антизамерзание».
  • Возможность ограничения мощности котла. Три ступени – каждая ступень 1/3 мощности котла.
  • Временная задержка включения/выключения ступеней мощности.
  • Автоматический выбор необходимого количества ступеней для регулирования заданной температуры теплоносителя (благодаря замене механического термостата термодатчиком с электронной системой терморегулирования).
  • Световые индикаторы, отображающие всю необходимую информацию — отображение текущей температуры в диапазоне от 0 до +90 °C.
  • При пуске котла при температурах ниже 0 (случай с незамерзающей жидкостью в системе), работоспособность котла сохраняется, на индикаторе высвечивается «-0».
  • Режим «Управление котлом по температуре воздуха в помещении» отображается на индикаторе миганием точки.
  • Ротация ТЭН при каждом включении котла в режим «нагрев».
  • Колодка для подключения циркуляционного насоса и датчика температуры воздуха.
  • Гарантированная работа прибора при отклонении напряжения питающей сети +/-10% от номинального значения сети.
  • Индикация кодов аварийных ситуаций

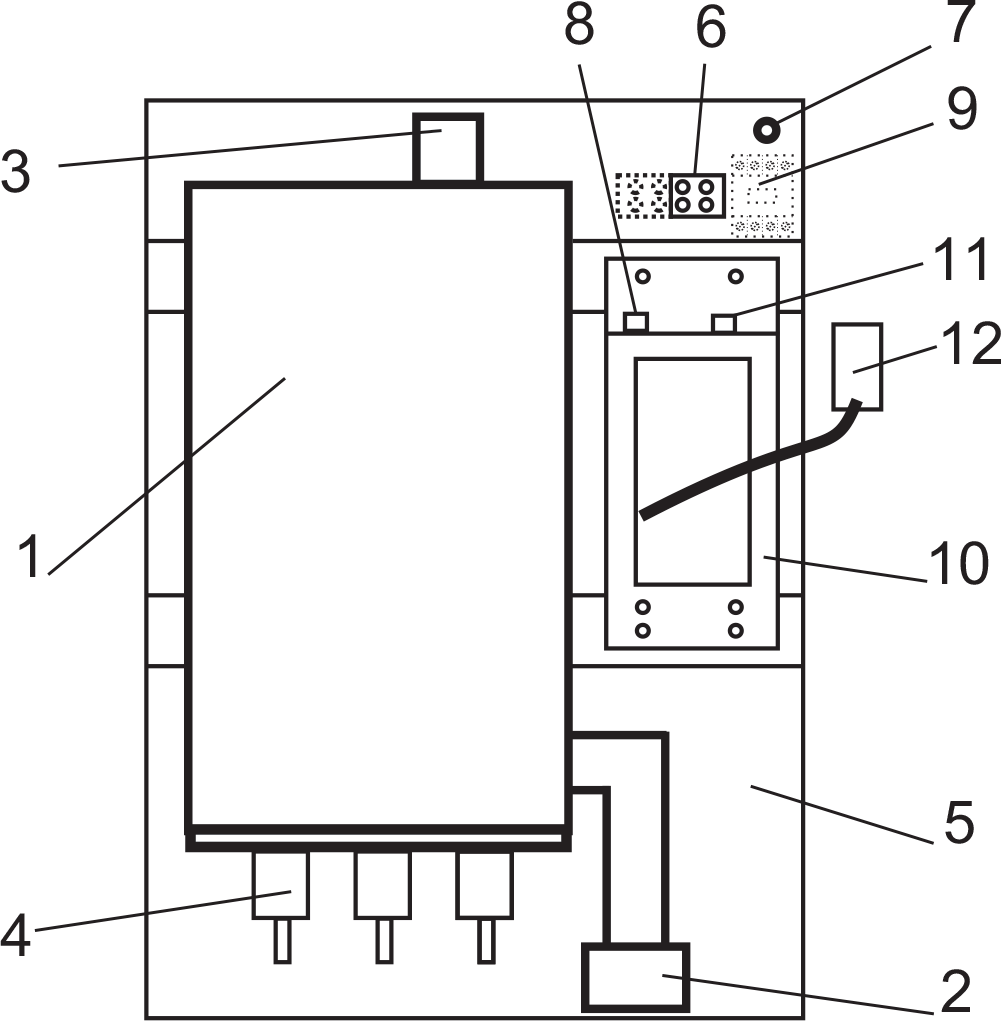

1 — котёл 2 — входной патрубок G 1¼ 3 — выходной патрубок G 1¼ 4 — ТЭН с трубками из нержавеющей стали 5 — задняя панель 6 — зажим винтовой 7 — сетевой кабель и зажим для защитного проводника РЕ 8 — зажим винтовой для подключения циркуляционного насоса и датчика температуры воздуха 9 — контактор для аварийного отключения ТЭН (для W-7,5-12) 10 — блок управления с мембранной клавиатурой и шлейфом 11 — предохранитель цепи подключения циркуляционного насоса 12 — мембранная клавиатура и шлейф

Ремонт и запчасти

Для приборов компании «Эван» наиболее частыми являются такие два вида поломок, как:

  • разрушение элемента нагревания внутри ТЭНа из-за перегорания спирали;
  • пробой ТЭНа.

Появление данных неисправностей можно объяснить следующими причинами:

  • на ТЭНах откладывается твердый осадок из солей жесткости, именно этот осадок мешает отводу тепловой энергии от ТЭНа, что быстро вызовет его поломку;
  • перепады напряжения в энергосети также приводят к поломке устройства;
  • испарение жидкости также может привести к перегреву и по этой причине ТЭН может сгореть.

К отрицательным чертам электрокотлов можно отнести их полную зависимость от электроэнергии. Перебои с электричеством будут грозить остановкой отопления, поэтому специалисты советуют заблаговременно приобрести источник бесперебойного питания. Иногда потребители жалуются, что котел включается только во временной промежуток с 23: 00 до 7: 00. И это несмотря на то что в жилище стоит электронный термостат.

Иногда в различных моделях перестает показывать датчик температуры в помещении. Подобного рода неисправность может объясняться потерей контакта в клеммнике, выходе из строя самого датчика (его можно сменить на новый) и наличие неисправности в плате. А также часто обыватели жалуются, что котел перестает реагировать на заданные параметры терморегулятора: он в постоянном режиме функционирует на полную мощность. В данном случае, скорее всего, в помещение нет датчика температуры, его необходимо установить. Если датчик есть, значит, он сломан – понадобится заменить сгоревшие в нем детали и перенастроить автоматику.

Обзор электрокотла «Эван» Expert ждет вас в следующем видео.

Устройство и ход работы

Электрокотлы «Эван» востребованы современными обывателями сразу по ряду причин. Их ТЭНы выпускаются из высокопрочной и долговечной стали, расход электроэнергии оптимально обеспечивает экономичную эксплуатацию всей системы отопления жилища, а большой ассортимент по моделям и невысокой стоимости позволяют без проблем подобрать нужный тип оборудования. Как теплоноситель, здесь обычно применяют обычную воду или специальные жидкости, которые не будут замерзать и выпускаются только для использования в современных системах отопления. Агрегаты «Эван» могут выбираться как основная конструкция для обогрева жилища или как резервная. Изделия максимально просты при обслуживании и ими легко можно управлять, они не станут сильно шуметь при активной работе и дарят возможность легко регулировать свою мощность

Очень важной чертой является невозможность появления сажи на изделии, чего не могут предложить даже самые популярные жидко- и твердотопливные приборы и газовые агрегаты

Компания «Эван» выпускает однофланцевые электроприборы, кроме изделий класса «Профессионал», с применением емкости для нагревания теплоносителя, которая изготавливается из специфического вида стали и обрабатывается особым составом против коррозии. Толщина данной емкости для нагревания – всего 0,3 см. Электрокотлы класса «Комфорт» выпускают из особых материалов с повышенным уровнем тепловой изоляции и толщиной до 2 см. Срок эксплуатации агрегата – не меньше 25–30 лет.

Электрокотел «Эван» имеет такие характерные черты, как:

  • небольшие параметры;
  • установка в любом месте, наиболее подходящем для его монтажа;
  • автоматизированная система.

После окончания установки устройства и после того как оно будет соединено с системой отопления, подключение в электросеть завершит весь подготовительный процесс. Из-за простоты установки электрокотел «Эван» чаще выбирается для обогревания зданий размерами от 25 до 4 800 м². Они подходят для установки на дачах, в частных строениях, жилых коттеджах, отдельно стоящих гаражах, огромных производственных цехах.

В устройство отопительного электроприбора марки «Эван» входит несколько основных элементов:

Чешские ТЭНы от бренда Backer, который имеет отменную репутацию производителя высококачественной продукции по демократичным ценам. Эти устройства собраны в блоки, тем самым гарантируя отличную ремонтопригодность, имеют резьбовое соединение и защиту от ржавчины.

Даже неспециалист поймет схему подключения этого котла отопления, поэтому монтаж устройства для любого обывателя не составит никакого труда. При монтаже следует как можно тщательнее изучить электросхему подключения, которую производитель обычно прилагает к большому пакету документов на свои конструкции. В электрических устройствах «Эван» включены те решения, что позволяют намного уменьшить счета за электричество. Благодаря функционированию прибора в авторежиме (нагрелся – сразу же отключился, как только температура уменьшилась – опять включился на подогревание) потребление электроэнергии будет составлять всего 60% от возможной мощности. Котел с мощностью в 12 кВт за весь сезон отопления по средним показателям будет потреблять примерно 5 кВт. Если приобрести еще и температурный датчик – то экономия составит еще 10%, а если установить двухтарифный счетчик, то к экономии можно будет добавить еще 20%.

Типы и мощность

Про котлы «Эван» встречаются в основном положительные отзывы покупателей.

Они подчеркивают следующие особенности электрокотлов:

  • отсутствие отходов;
  • повышенный КПД;
  • нет открытого пламени;
  • удобно регулировать температуру;
  • полностью безопасны.

Слабые стороны в работе такого котла не являются критичными. Иногда может появиться необходимость смены ТЭНов, чтобы этого не произошло, нужно вовремя счищать накипь с элементов нагревания. При правильном монтаже и соблюдении всех норм эксплуатации данная техника способна прослужить длительный срок. Все бытовые приборы данного бренда выпускаются с различной мощностью и могут быть подсоединены к линиям электропередач, которые имеют параметры напряжения в 220 Вт или 380 Вт. Мощность бытовых электроприборов составляет 2,5–120 кВт, а промышленных – до 1600 кВт. Подключить такой агрегат несложно, многие из них включаются в сеть с применением привычной розетки, но при условии, что мощность этих приборов не будет превышать 3,5 кВт.

Мощность электроотопительного изделия при этом можно подобрать способом усреднения. Так, 1 кВт электроэнергии согревает примерно 10 м² при обычной высоте потолка в 2,7 м, из этого следует, что 1 кВт на 27 м³. Это средний показатель, но его хватит для выбора мощности устройства. Самые точные расчеты запросто произведет специалист-теплотехник. Для нагревания зданий специалисты советуют остановить свой выбор на электрокотле «Комфорт» Warmos, для отопления же складов или подобных построек хватит прибора из класса «Стандарт» или «Стандарт-Эконом» ЭПО.

Агрегаты «Эван» от 3 до 15 кВт отменно подойдут для обогрева дач и жилых строений, небольших складов и магазинов. Изделия с мощностью в 12 кВт спокойно отопят помещение размерами до 150 м². Если следует подобрать прибор только для обогрева своего дома, компания «Эван» представляет на выбор широкий ряд моделей с одним нагревательным контуром. Если же хочется, кроме тепла в доме, получать еще и горячую воду – можно без труда приобрести двухконтурные котлы «Эван».

Установка котла

Для того чтобы самостоятельно произвести установку электрокотла, вам понадобятся:

  • инструкция, которая идет в комплекте;
  • дрель (лучше электрическая);
  • профиль;
  • метизы, при помощи которых будет осуществляться крепление оборудования на стену;
  • кабель определенного сечения;
  • установочная планка;
  • фланцы, муфты;
  • уровень;
  • электропровод;
  • крепежи;
  • трубы;
  • набор ключей;
  • схема подключения котла Эван.

Не забудьте проверить, действительно ли стена, на которую будет устанавливаться котел, достаточно прочная.

Этапы и ход установки

Когда вы убедились, что все необходимые инструменты есть у вас в наличии, а поверхность стены соответствует требованиям прочности, можно начинать подключение котла Эван.  Всю работу выполняйте согласно следующему плану:

При помощи уровня и простого карандаша нанесите на стену будущее месторасположение котла. Старайтесь располагать его подальше от водопровода. Электричество и вод несовместимы.
Замерьте, где будут находиться крепежи и просверлите дрелью отверстия под крепежи на нужном расстоянии.
Установите планку и крепежный профиль. Используйте уровень и посмотрите, насколько ровно установлены крепления

Крайне важно, чтобы котел держался крепко и плотно (хотя котлы Эван имеют достаточно небольшую массу, не рекомендуем устанавливать их на непрочные стены. В таком случае лучше используйте напольный котел).
Закрепите котел на стене, используя дюбели.
Если вы выбрали напольный котел, установите на полу подставку.
Следующий шаг – заземление. Многие незаземленные котлы просто не будут работать

Или же постоянно будет мигать индикатор на панели. Чтобы заземлить новый котел, сделайте центр заземления. Это конструкция из нескольких металлических штырей, что между собой соединяются обычной арматурой. Все это заглубляется в землю. Нулевой провод подведите к штырям. Теперь излишнее напряжение сразу же будет отводиться в землю. Для заземления лучше всего подходит медный кабель 0,4 см.

Многие незаземленные котлы просто не будут работать. Или же постоянно будет мигать индикатор на панели. Чтобы заземлить новый котел, сделайте центр заземления. Это конструкция из нескольких металлических штырей, что между собой соединяются обычной арматурой. Все это заглубляется в землю. Нулевой провод подведите к штырям. Теперь излишнее напряжение сразу же будет отводиться в землю. Для заземления лучше всего подходит медный кабель 0,4 см.

После подвешивания котла и его заземления, подведите к нему кабель определенного сечения. Чтобы подключить трехфазный котел, подключите провода М1, М2, М3. В данном случае нулевой кабель подключается к шине на щитке – заземление в данном случае будет происходить через нее.
Вблизи котла в целях безопасности установите устройство защитного отключения.
Проведите провода датчиков температуры и таймера выключения.
Произведите установку электронасоса и расширительного бака. Для этого используйте крепежные элементы. В некоторых моделях они уже вмонтированы в котел

Насос установите на трубе подачи воды рядом с котлом.
Соедините котел, расширительный бак и электронасос между собой металлическими или металлопластиковыми трубами (обратите внимание, что металлопластиковые трубы служат дольше и не подвергаются коррозии).
Провода спрячьте в кабель-каналы и установите защитный кожух с целью пожарной безопасности.
Теперь можно подключать котел к вашей системе отопления. Используйте муфты и фланцы, чтобы соединить котел и трубопровод.
Финальный шаг – подключение к сети. Сначала убедитесь, что правильно произвели заземление и подключили все провода

Сверьтесь с инструкцией. Обратите внимание, чтобы между контактами расстояние было не менее 0,3 см. Когда все сделано, включайте водоснабжение и проверяйте, как работает котел.

Сначала убедитесь, что правильно произвели заземление и подключили все провода. Сверьтесь с инструкцией

Обратите внимание, чтобы между контактами расстояние было не менее 0,3 см. Когда все сделано, включайте водоснабжение и проверяйте, как работает котел.

Эван NEXT — 5

Электрический котёл Эван NEXT 5 – один из самых простых отопительных агрегатов российского производства. Он используется для обогрева частных домовладений, дачных домов, помещений производственного и коммерческого назначения. Модель отличается простотой в управлении и продолжительным сроком службы. Особенности котла:

  • ТЭНы из нержавеющей стали;
  • Универсальное электропитание;
  • Возможность подключения термостата;
  • Возможность работы с тёплыми полами;
  • Моноблочное исполнение.

Котёл выполнен в компактном металлическом корпусе для настенного размещения.

Конструкция котла

Настенный электрический котёл Эван NEXT 5 построен на основе ТЭНов из нержавеющей стали чешского производства. Он отличается стойкостью к коррозии и низкому качеству теплоносителя. Температура в контуре составляет до от +30 до +85 градусов с допустимым давлением до 3 бар. В качестве теплоносителя используется вода или сертифицированные незамерзающие жидкости. При мощности котла в 5 кВт максимальная отапливаемая площадь составляет 50 кв. м.

Котёл выполнен в виде моноблока. Он объединяет в себе блоки ТЭНов и простую механическую панель управления – здесь выбираются мощность и температура теплоносителя. Для уменьшения тепловых потерь корпус дополнен слоем теплоизоляции. Благодаря компактности, котёл не займёт много места в помещении котельной. Встроенная обвязка отсутствует, но в конструкции агрегата предусмотрены клеммы для подключения циркуляционного насоса.

Управление микроклиматом

Электрокотёл Эван NEXT 5 отличается конструкционной простотой, что положительно сказывается на его надёжности. Управление микроклиматом в помещениях осуществляется с помощью простого терморегулятора с точностью до одного градуса. Автоматизировать работу котла поможет комнатный термостат – простой или программируемый. Он подключается по двухпроводной схеме и управляет работой нагревательных элементов. Пользователю остаётся выбрать комфортную температуру – котёл с термостатом обеспечат её стабильную поддержку.

Электропитание и опции

Питание электрического котла осуществляется от однофазной или трёхфазной электрической сети. В качестве основной системы защиты используется аварийный самовозвратный переключатель. Он срабатывает при температуре +92 градуса, препятствуя перегреву теплоносителя в отопительной системе. После остывания теплоносителя выключатель возвращается в исходное положение без вмешательства пользователя.

Электрический котёл прост в эксплуатации и не нуждается в частом обслуживании. Он монтируется на стену, для подключения отопительного контура предусмотрены патрубки диаметром 1 дюйм. Интересной опцией станет возможность подключения GSM-модуля для дистанционного управления котлом через мобильный интернет или SMS-канал – отличное решение для загородного жилья или дачи. При необходимости, котёл может работать с тёплыми полами.
