Fubag ir 200 сварочный инвертор: отзывы, характеристики, схема

Особенности

Сварочные аппараты представлены разными сериями, каждая из которых имеет свои особенности и отличия:

Сварочный инвертор фубаг IN. Предусмотрена работа от сети в 220 и 380В. Имеют функцию регулировки диапазона сварочного тока, рабочая мощность агрегатов колеблется от 160 до 315А. Предназначен для бытовых и профессиональных монтажных, строительных и ремонтных работ любой сложности. Может использоваться для сварки одной или более деталей, выполненных из высоколегированной низкоуглеродистой, низколегированной сталей, чугуна. Благодаря небольшим размерам и относительно легкой конструкции активно применяется для работы в труднодоступных местах, на высоте.

Сварочный инвертор фубаг IR. Надежные, простые в управлении устройства, предназначены для эксплуатации от сети переменного тока – 220В. Диапазон сварочного тока – 160-220А. Имеют встроенную функцию термозащиты, а также оснащены индикаторами питания. Отлично справятся с домашними делами: сварка небольших металлических каркасов, перекрытий.

Сварочный аппарат fubag серии IQ. Уникальные мини-инверторы, сочетающие в себе не только высокотехнологичные разработки, облегчающие процесс сварки, но и небольшой вес. Диапазон сварочного тока – 160-200А. Оснащаются эластичным ремнем для более удобной транспортировки, а также возможностью работы от пониженного напряжения, минимальный порог – 150 А.

Сварочные полуавтоматы INMIG. Сочетают в себе отличное качество сварного шва, легкость управления и высокую производительность с минимальным разбрасыванием металлического шлака, что снижает затраты на последующую обработку швов. Диапазон сварочного тока – 200-500А.

Почему многие предпочитают сварочные инверторы IN:

Гарантируют снижение электропотребления на 20-40% (зависит от интенсивности эксплуатации), а также более стабильное горение дуги;
Имеют уникальную систему контроля, которая позволяет устройству стабильно функционировать при разбросе напряжения входной сети – 130-265 В;
Максимальные пределы регулировки тока и напряжения;
Наличие дополнительных функций горячего старта, форсажа дуги, антизалипания.

Производитель

Выпускаются инверторы Fubag, в том числе и IR 200, одноименной немецкой компанией. Хорошие отзывы потребителей заслужила практически вся производимая этой фирмой продукция. Основана компания Fubag была не слишком давно — в конце прошлого века, в 1973 году. Вначале она представляла собой небольшую фирму, занимающуюся выпуском оборудования, предназначенного для обработки камня. В наше время это уже широко известная компания, поставляющая на рынок в основном именно сварочные аппараты. Также этот производитель занимается выпуском довольно-таки качественных, по мнению многих потребителей, генераторов горячего воздуха, камнерезных станков и бытовых электростанций. Имеется на рынке и разного рода садовая техника, собранная на заводах этой компании.

Собственно сами инверторы Fubag IR 200 изготавливаются по разработанным немецкими инженерами технологиям на заводах фирмы, зарегистрированных и действующих в Китае. Возможно, это и определяет их относительно невысокую стоимость.

Устройство

Полуавтоматический прибор, помимо основных функций оснащен дополнительными опциями:

функция VRD автоматически понижает напряжение во время остановки работы. Это снижает износ модуля во время простоя, а также обеспечивает комфортную безопасную работу в условиях повышенной влажности, в ограниченных пространствах;
Arc Force исключит снижение мощности сварочного тока во время разрыва дуги или прилипания электрода. Плавная автоматическая адаптация устройства под условия сварки обеспечит высокое качество шва при небольшом опыте, проведении работ по завариванию сегментов потолочной плоскости;
Anti Sticking блокирует электрод при прилипании к поверхности, если не сработал форсаж дуги. Инвертор в автоматическом режиме снижает потребление тока, что позволяет без труда отделить расходник от металла, исключить риск замыкания и перегрева электродержателя;
Hot Start моментально (за 0,3-0,5 сек) включает дуговой разряд при контакте электрода с металлической поверхностью. Это позволяет сразу же сваривать детали.

Конструкция модели с улучшенным функционалом позволяет снизить затраты электроэнергии и уберечь рабочие узлы от перегрева.

Модельный ряд

Рассмотрим самые популярные модели сварочных аппаратов марки Фубаг, и поговорим об их основных характеристиках и сферах применения, а также стоимости каждой модели.

FUBAG IN 170

Сварочный инвертор FUBAG IN 170 – однофазный агрегат, работающий от сети – 220 В. Максимальный ток – 160 А. Максимальная мощность – 4,6 кВт. Предназначен для сварки аргонно-дуговым методом (TIG) или MMA. Второй способ эксплуатации наиболее экономичен и мобилен, а первый лучше использовать для сварки тонких деталей.

Цифровая индикация, а также функциональный микропроцессор позволяет контролировать процесс сварки без отрыва от работы. Подходит для чугуна, нержавеющей стали, низколегированных и низкоуглеродистых сплавов. Рыночная стоимость – 11500-12500 тыс. рублей.

FUBAG IN 196

Сварочный инвертор FUBAG IN 196 предназначен для работы от сети – 220 В. Служит для соединения металлических конструкций с помощью сварки MMA/TIG. Поддерживает работу с электродами типа: рутиловые, покрытые, для нержавеющей стали и чугуна.

Может выдавать стабильную дугу как при пониженном до 150 В, так и повышенном до 265 В напряжении сети. Потребляемая мощность устройства – 6,5 кВт. Оснащен цифровой системой управления. Рыночная стоимость – 13200-14000 тыс. рублей.

FUBAG IR 200

Сварочный аппарат FUBAG IR 200предназначен для работы в особо сложных условиях (туннели, колодца). Функционирует от сети переменного тока – 220 В. Лицевая сторона прибора оснащена цифровой панелью, на которой отображаются различные значения тока. Система принудительного охлаждения увеличивает срок службы устройства. Номинальный потребляемый ток – 15,6 кВт. Средняя цена аппарата – 10000-11000 тыс. рублей.

FUBAG INMIG 200

Инверторный сварочный аппарат FUBAG INMIG 200 работает от сети 220В. Поставляется в комплекте с газовой горелкой. Универсальный агрегат, позволяющий работать методами TIG, MMA, MIG/MAG. Кроме этого, при работе с последним типом сварки, предусмотрена возможность варить без использования защитного газа (требуется специальная проволока, покрытая пленкой из флюса).

Оснащен многофункциональной системой управления, которая позволяет настроить агрегат под конкретный вид свариваемого металла. Максимально потребляемая мощность – 7,6 кВт. Рыночная стоимость – 35500 рублей.

Достоинства

Ряд характеристик сварочных аппаратов с брендом Fubag позиционируется, как положительные качества, которые выделяют устройства по отношению к другим аналогам.

Небольшая масса. Даже профессиональные устройства не превышают по массе 20 кг

Любительские же аппараты имеют массу 12 кг, что особенно важно, если планируется проводить работы в условиях, где сварочный аппарат приходится часто переносить с места на место.
Еще одно свойство, нераздельно связанное с массой, — небольшие габариты.
Устойчивая работа при подключении к сети с плавающим напряжением.
Возможность регулировки входного напряжения.
Устройства, предназначенные для работы в режиме MIG и MAG, оснащены механизмом подачи проволоки и изменяющейся скоростью подачи.
Экономичность, которая достигается путем повышения КПД до 80%.
Качественные результаты работы.

Отсутствие залипания электродов или проволоки.
Защита устройства от перегрева.
Документация по эксплуатированию сварочных аппаратов переведена на все языки (тех стран, куда поставляется продукция Fubag).
Интуитивно понятное управление.

Преимущества и недостатки

Из преимуществ можно выделить:

Оборудование «Fubag», а именно сварочные аппараты, является одним из наиболее надежных и качественных на отечественном рынке. При всем многообразии опытный мастер отдаст предпочтение аппаратам этой торговой марки;
Компания имеет разветвленную систему сервисных центров;
Широкая линейка моделей позволяет удовлетворить потребности любой бытовой или промышленной сферы;
Агрегаты оснащаются современной системой автоматики, которая делает процесс сварки более стабильным, а швы максимально плотными и ровными;
За счет мощных стабилизаторов, аппараты могут работать от пониженного напряжения, а также при постоянных скачках сети;
Отлично продуманная система вентиляции, а также ударопрочный корпус препятствуют проникновению пыли;
Указанные в инструкции характеристики соответствуют действительности, в отличие от китайских бюджетных аппаратов.

Из недостатков выделим:

Более высокую стоимость, если сравнить с аналогами других производителей. А также стоит отметить, что некоторые модели, рассчитанные на «жесткую» эксплуатацию в промышленных или бытовых условиях, раньше срока выходят из строя. Поэтому при подборе агрегата лучше отдать предпочтение усредненному по характеристикам аппарату серии IN (качество сварки у всех одинаковое – высокое).

Особенности агрегата

Устройство «Фубаг ИР200» функционирует с использованием базовых и рутиловых электродов рабочим диаметром до 5 мм. Сварочный аппарат характеризуется:

конструкция с использованием IGBT-транзисторов биполярного типа с изолированным затвором. Технология снижает потери тока при высоких напряжениях, экономит электроэнергию;
компактность. Размеры модуля 19,5х34х12 см;
малый вес. Агрегат весит всего 4,6 кг;
мобильность. Корпус оснащен прочным ремнем для переноски;
удобное управление за счет микропроцессорной системы, наличия функции горячий старт;
функция антиприлипания и режима форсажа дуги;
улучшенная система охлаждения. В корпусе аппарата установлен вентилятор, который предотвращает перегрев рабочих узлов и увеличивает срок службы устройства;
сигнальные индикаторы. Световые диоды оповещают о включении термической защиты.

Сборка немецких инверторов осуществляется в Китае. Это позволяет снизить издержки производства и устанавливать на сварочное оборудование низкую цену.

Возможные неисправности

Наиболее частой проблемой у модели является выход транзисторов из строя. Замена элементов потребует разборки модуля.

Возможные проблемы:

автоматическое выключение агрегата при включении. Измерьте сопротивление между контактами и диодный мост с помощью мультиметра. Возможно потребуется замена IMS при обнаружении замыкания диода;
нет дуги у работающего агрегата. Проверьте надежность креплений трансформаторов и контакты штекеров. Пригорание препятствует возникновению дугового разряда. При необходимости сделайте зачистку;
не функционирует система охлаждения в работающем устройстве. Проверьте работоспособность вентилятора, почистите его от пыли, грязи.

При обнаружении неисправностей во время действия гарантийного срока не занимайтесь самостоятельным ремонтом. Обратитесь в сервисный центр.

Какие, по мнению потребителей, существуют достоинства у аппарата

На настоящий момент сварочный инвертор Fubag IR 200 является, пожалуй, самой популярной моделью в своем классе. К преимуществам этого оборудования потребители относят прежде всего, то что оно имеет малый вес и небольшие размеры. Компактность инвертора обеспечивает его максимальную мобильность. С переносом этой небольшой, легкой модели легко справиться даже один человек.

Также плюсом такого оборудования, как сварочный аппарат Fubag IR 200, отзывы о котором в сети достаточно многочисленны, потребители считают наличие в его конструкции таких дополнительных устройств, как вентилятор принудительного охлаждения и современная термозащита с индикацией перегрева. Сварочные кабели с этим инвертором поставляются улучшенные. Разумеется, у модели имеется и индикация питания.

Преимуществом Fubag IR 200 потребители, помимо всего прочего, считают то, что работает он по инновационной технологии IGBT. Еще недавно имеющиеся в продаже инверторы функционировали только по принципу MOSFET. Технология IGBT стала результатом совершенствования последнего. Происходит этот термин от названия используемого в инверторе особого биполярного полупроводникового транзистора с изолированным затвором.

Включив в конструкцию аппарата этот элемент, инженеры компании Fubag значительно увеличили его ПВ и сделали гораздо более надежным. Конечно же, к преимуществам этого сварочного аппарата все без исключения потребители относят и его богатый функционал. Платы этого аппарата залиты лаком, что хорошо предохраняет их от загрязнений и конденсата. А это, в свою очередь, конечно же, значительно продлевает срок службы и самого оборудования.

Технические характеристики

Хорошие отзывы об инверторных сварочных аппаратах Fubag IR 200 в сети имеются прежде всего благодаря их удобству в использовании, надежности и хорошей производительности. Эти два качества, в свою очередь, обусловлены, конечно же, прежде всего продуманной конструкцией этого оборудования и его отличными техническими характеристиками.

Какими конкретно свойствами обладают эти сварочные аппараты, можно узнать из представленной ниже таблицы.

Характеристики сварочного аппарата Fubag IR 200
Параметр	Значение
Необходимое напряжение	220 В
Максимальный диаметр электрода	5.5 мм
Минимальный диаметр электрода	1.6 мм
Напряжение холостого хода	65 В
Максимальный/Минимальный сварочный ток	200/5 А
Масса	4.68 кг

Предназначен Fubag IR 200 для использования при температуре окружающей среды от -10 до +40 С. Это, конечно же, довольно-таки большой диапазон. Потребители считают, что в особенности удобно пользоваться таким оборудованием тем, кто часто выполняет разного рода сварочные работы, к примеру, в гараже. Однако в любом случае относительная влажность в том помещении, в котором будет производиться сварка с применением этого инвертора, не должна превышать 90% при 20 С и 50% при 40 С. При несоблюдении этого правила срок службы оборудования может значительно сократиться.

В комплекте с аппаратом, помимо всего прочего, уже с заводов идет удлиненный (3 м) сварочный кабель с сечением 25 мм2. К классу защиты это оборудование относится IP21S. КПД модели при этом составляет 85%. Что, конечно же, даже для современного инвертора является очень неплохим показателем. Шкала сварочного тока у модели промаркирована значениями рекомендуемых диаметров электродов, что, в свою очередь, также повышает удобство ее использования.

О компании

Производственные линии FUBAG базируются в Германии и Швейцарии. За годы своего существования торговая марка заслуженно получила признание массового потребителя, при этом продукция с именитым брендом считается качественной и надежной. Со временем география производственных мощностей существенно расширилась. Сегодня технологические центры, занимающиеся разработкой сварочных аппаратов и прочего сварочного оборудования, находится во Франции, а компрессорных систем – в Италии.

Каждого потенциального покупателя, прежде всего, интересует качество товара. Сварочное оборудование должно подлежать обязательной сертификации. Устройства оцениваются с точки зрения электробезопасности, экологической безопасности, а также в плане надежности. Международная сертификация ISO не является обязательной, однако наличие сертификата подтверждает высокое качество товара. Все оборудование Fubag получило сертификаты ISO и TUV. Помимо этого, ведется многоуровневый внутренний контроль, который организован прямо на производственных линиях.

Многие специалисты ассоциируют торговую марку Fubag со сварочным оборудованием, так как именно это направление считается основным для компании. Хотя российский рынок бренд стал завоевывать относительно недавно, продукция уже составила серьезную конкуренцию китайским аналогам. Показательным является то, что некоторые запатентованные технологии перенимаются такими известными производителями, как Honda, Subaru, Daishin, GHH-Rand, Mitsubishi.

Принцип работы

Оснащение аппаратов ВРД-режимом автоматически понижает напряжение холостого хода оборудования. Опция обеспечивает высокую степень безопасности сварки в стесненных условиях и в помещениях повышенной влажности. Она сохраняется активной до поджига дуги. Пользователь видит о включении VRD-функции на панели в виде светового индикатора красного цвета.

Принцип работы агрегата основан на переходе тока через биполярные транзисторы, фильтрующие элементы к электроду. Стабилизация и трансформация напряжения провоцирует снижение пульсации. При сваривании деталей образуются раскисленные, легированные вещества или шлаки. Процесс, обозначаемый в международной классификации ММА, проводят в соответствии с регламентом Р ИСО 4063-2010.

Конструктивные особенности

Немецкое качество проявилось в конструкции механизма: в ней нет лишних, обычно ненужных для сварщика функций. Эти конструктивные особенности позволяют сосредоточить функционирование агрегата исключительно на обработке швов любой конфигурации, которые получаются высокого качества. Инвертор Fubag IR 200 выпускается в базовой комплектации, имеет простое управление. Пользователям достаточно прочитать понятную инструкцию и приступить к работе.

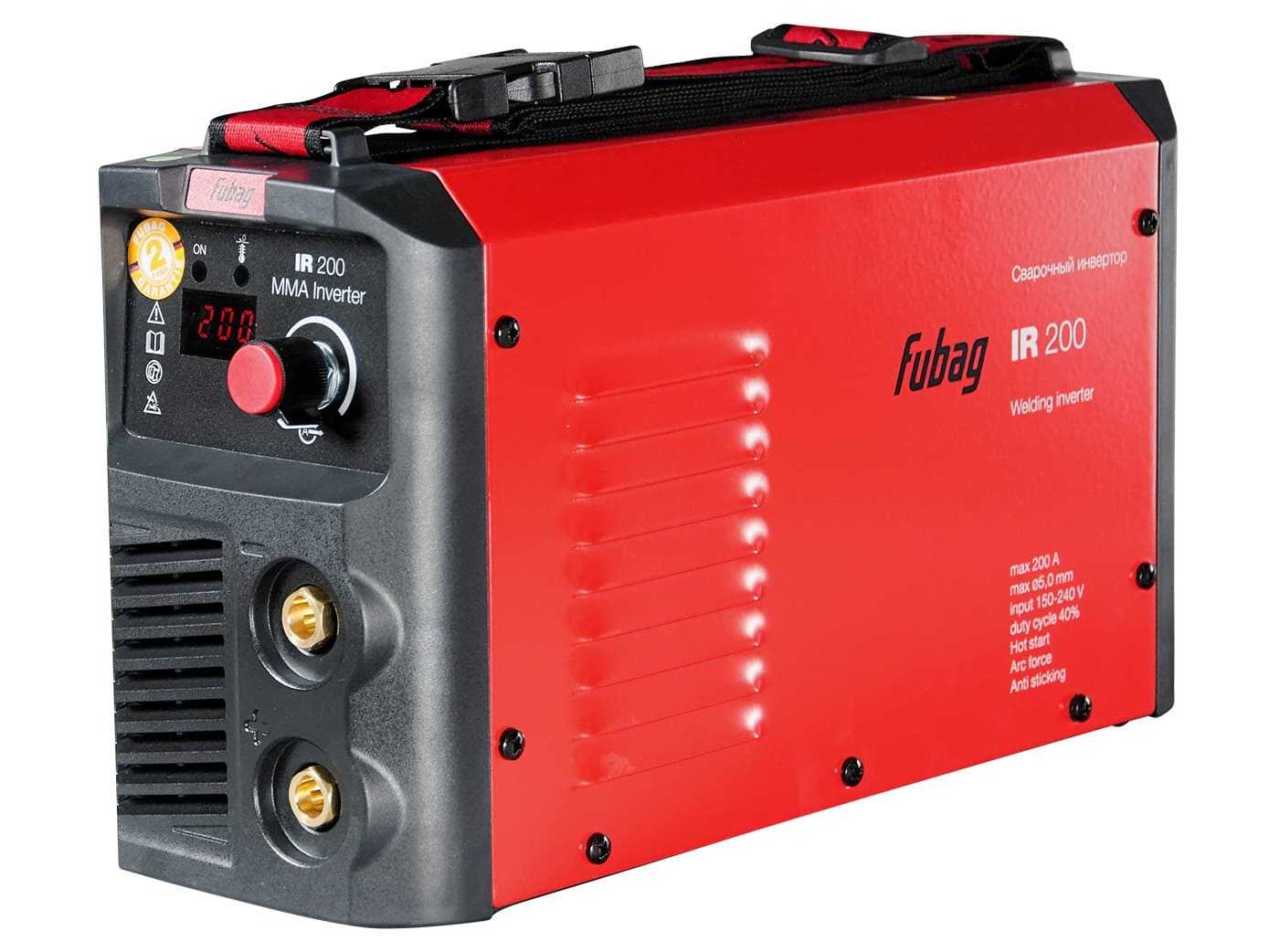

Фото: сварочный аппарат Fubag ir 200

Модель компактна, имеет небольшой вес, эти свойства облегчают взаимодействие с ней. К тому же, она не привязана к каким-либо конструкциям или механизмам, поэтому свободно переносится на нужное место. Для перемещения устройства предназначен прочный и легкий нейлоновый ремень. Он регулируется, что позволяет использовать его людям разного роста и комплекции.

Cварочный аппарат Fubag устойчив к частым перепадам напряжения. Эта проблема известна сварщикам, и обычно тормозит производственные процессы, приводя к поломкам техники. Немецкие конструкторы учли особенность перепада напряжений в этой модели. Позаботились они и об информативности пользователей механизма, для этого аппарат оснащен удобной информационной панелью, которая показывает не только силу сварочного тока, но и другие параметры. Панель позволяет настраивать режимы работы, контролировать параметры сварки, для этого не требуются какие-либо специальные навыки.

Оснащение инвертора системой охлаждения не позволяет ему перегреваться, боковые вентиляционные отсеки помогают избавиться от накопившегося тепла. Продумали конструкторы аппарата и его защиту от пыли. Частицы пыли практически не попадают внутрь за счет решетки, выполненной под углом. К тому же платы аппарата залиты специальным лаком, предохраняющим от попадания частиц грязи и пыли, а также образовывающегося конденсата.

В комплекте к аппарату идут кабель электрододержателя, кабель для заземления вместе с зажимом также для заземления, инструкция по эксплуатации

Инверторы

Благодаря появлению на российском рынке продукции для сварочных работ фирмы ФУБАГ многие мастера получили возможность качественно изменить технику сварки. Сварочный аппарат Fubag можно встретить в бытовом применении, в мелких ремонтных мастерских, а также на промышленных объектах. Все инверторы питаются от однофазной сети, а сварка ведется постоянным током.

Несмотря на широкий модельный ряд, многие инверторы Фубаг имеют определенные отличительные особенности. Металлический корпус, выполняющий защитную функцию, окрашен в красный цвет. Этот цвет считается своеобразным признаком торговой марки.

Интерфейс управления достаточно прост. В него включены такие элементы, как ручка управления сварочным током, индикатор перегрева и индикатор сети. Все сварочные аппараты мобильны, поэтому могут использоваться при проведении высотных работ, а также сварочных работ в местах ограниченного пространства.

Сфера и особенности применения

Модель инвертора Fubag IR 200 используется в основном в быту для электродуговой сварки ручным способом. Также механизм применяется для ремонта в производственных помещениях, автомастерских и на строительных площадках.

Мнение эксперта

Олег Златоухов

Инженер по сварке со стажем более 15 лет

Для сварки в условиях повышенной влажности: в тоннелях, колодцах и подобных замкнутых пространствах рекомендуется применять сварочный инвертор другого типа: Fubag IR 200 VRD. Механизм адаптирован для влажной среды, чем несколько опережает по функциональным возможностям обычную версию IR 200

Работы с применением сварочного аппарата фирмы Fubag рекомендуется проводить в соответствии с правилами, указанными в инструкции по эксплуатации. Перед подключением аппарата к электрической сети, необходимо предусмотреть заземление, для чего специальный зажим подсоединяют к заготовке, которую нужно сварить. Для нормального горения сварочной дуги соблюдают расстояние между электродом и поверхностью – от 2 до 5 мм.

Эксплуатационные свойства

Функционирование Fubag IR 200 основано на инновационной технологии IGBT, которая сформировалась на основе MOSFET. В инверторе применяется новая разработка европейских ученых: биполярный полупроводниковый транзистор, оснащенный изолированным затвором.

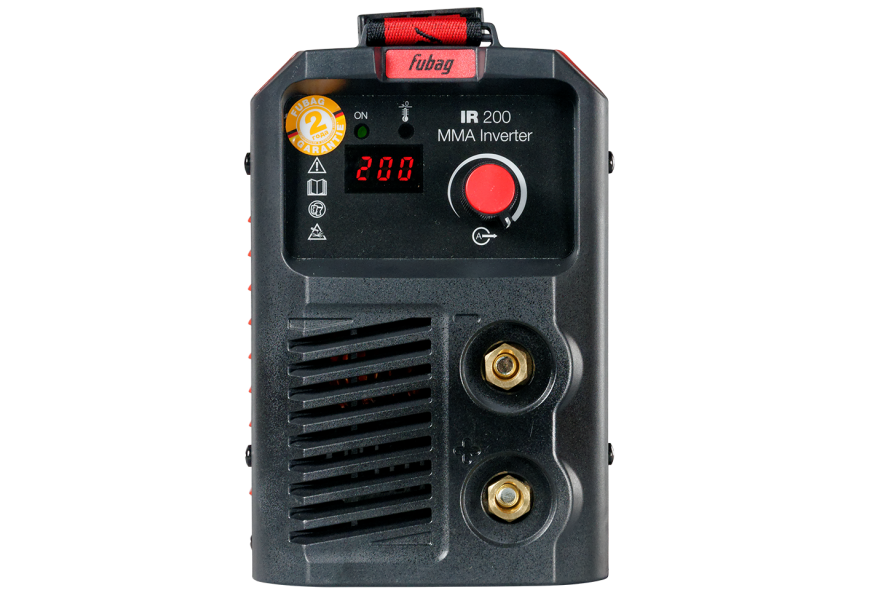

Фото: сварочный инвертор Fubag ir 200

Ток в механизме сначала пропускается через фильтр, чтобы стать постоянной величиной. Затем поступает к транзисторам, чтобы опять стать переменным показателем. Его частота к этому моменту составляет уже от 20 до 50 ГЦ. Затем в агрегате преобразуется напряжение, понижаясь до 70–90 вольт. Сила тока увеличивается, она достаточна для сварки.

Надежная эксплуатация сварочного аппарата из Германии достигается благодаря его эксплуатационным системам:

система «Антистик» предохраняет материал от залипания при создании швов из металла;
система «Хотстарт» облегчает работу новичкам, так как быстро подготавливает агрегат к сварке;
форсаж дуги не позволяет ей гаснуть, обеспечивая высокое качество обработки металлов;
диапазон регулировки напряжения 30–200 А позволяет регулировать показатели сварочного тока в плавном режиме;
возможность функционирования от бензинового генератора делает механизм независимым от электросетей.

В процессе работы используются все виды электродов – рутиловые, выполненные из нержавейки, с целлюлозным покрытием и другие.
