2 требования безопасности
3
420.00.0.000 РЭ
2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Во время работы нагревательные элементы, духовка, стекло, а также
некоторые части дверцы духовки и лицевой панели сильно нагреваются и сохраняют тепло значительное время после выключения. Будьте осторожны, не прикасайтесь к ним и особо предупредите детей.
Перед мойкой и другими работами по уходу плиту необходимо отсоединить
от сети.
Извлекать вилку из розетки можно только после выключения всех
нагревательных элементов плиты.
Не реже одного раза в полгода проверяйте состояние шнура питания.
При обнаружении каких-либо дефектов (трещины, следы оплавления, затвердение изоляционного материала), во избежание опасности, замену шнура питания должна производить сервисная служба или аналогичный квалифицированный персонал, или изготовитель.
Гарантийный ремонт плиты производится специалистами сервисной
службы. Последующие ремонты и обслуживание могут выполнять специалисты уполномоченных организаций.
ЗАПРЕЩАЕТСЯ:
– ПОЛЬЗОВАТЬСЯ НЕИСПРАВНОЙ ПЛИТОЙ. – ПОЛЬЗОВАТЬСЯ ПЛИТОЙ БЕЗ ЗАЗЕМЛЕНИЯ. – УСТАНАВЛИВАТЬ ПЛИТУ В МЕСТАХ С ПОВЫШЕННЫМ РИСКОМ
ПОЖАРНОЙ ОПАСНОСТИ (ВПЛОТНУЮ К ДЕРЕВЯННЫМ, ПОКРЫТЫМ ОБОЯМИ, ГОРЮЧИМ ПЛАСТИКОМ И Т. П. ПОВЕРХНОСТЯМ).
– ПОЛЬЗОВАТЬСЯ ПЛИТОЙ, ИМЕЮЩЕЙ ПОВРЕЖДЕНИЯ (ТРЕЩИНЫ,
СКОЛЫ, ДЕФОРМАЦИИ) КОНФОРОК И ТЭНОВ. В СЛУЧАЕ ПОЯВЛЕНИЯ ДЕФЕКТА ПЛИТУ НЕОБХОДИМО ОТКЛЮЧИТЬ ОТ СЕТИ И ВЫЗВАТЬ МАСТЕРА СЕРВИСНОЙ СЛУЖБЫ ДЛЯ ЗАМЕНЫ НЕПРИГОДНЫХ ДЕТАЛЕЙ.
– ХРАНИТЬ ВОЗЛЕ ПЛИТЫ ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ
ПРЕДМЕТЫ (ГОРЮЧИЕ ВЕЩЕСТВА, АЭРОЗОЛИ, БУМАГУ, ТРЯПКИ И Т.П.).
–
НАГРУЖАТЬ ПРОТИВЕНЬ И РЕШЕТКУ ДУХОВКИ МАССОЙ БОЛЕЕ 3 КГ.
– САМОСТОЯТЕЛЬНО ПРОИЗВОДИТЬ КАКОЙ-ЛИБО РЕМОНТ ПЛИТЫ. – ИСПОЛЬЗОВАТЬ ПЛИТУ НЕ ПО НАЗНАЧЕНИЮ, ДЛЯ ОБОГРЕВА
ПОМЕЩЕНИЯ И СУШКИ БЕЛЬЯ.
– ДОПУСКАТЬ ДЕТЕЙ К РАБОТАЮЩЕЙ ПЛИТЕ.
Это интересно: Краткий обзор Гефест ПБ-01 — во всех подробностях
4 комплектность, 5 подготовка к работе 5.1 установка
6
420.00.0.000 РЭ
4 КОМПЛЕКТНОСТЬ

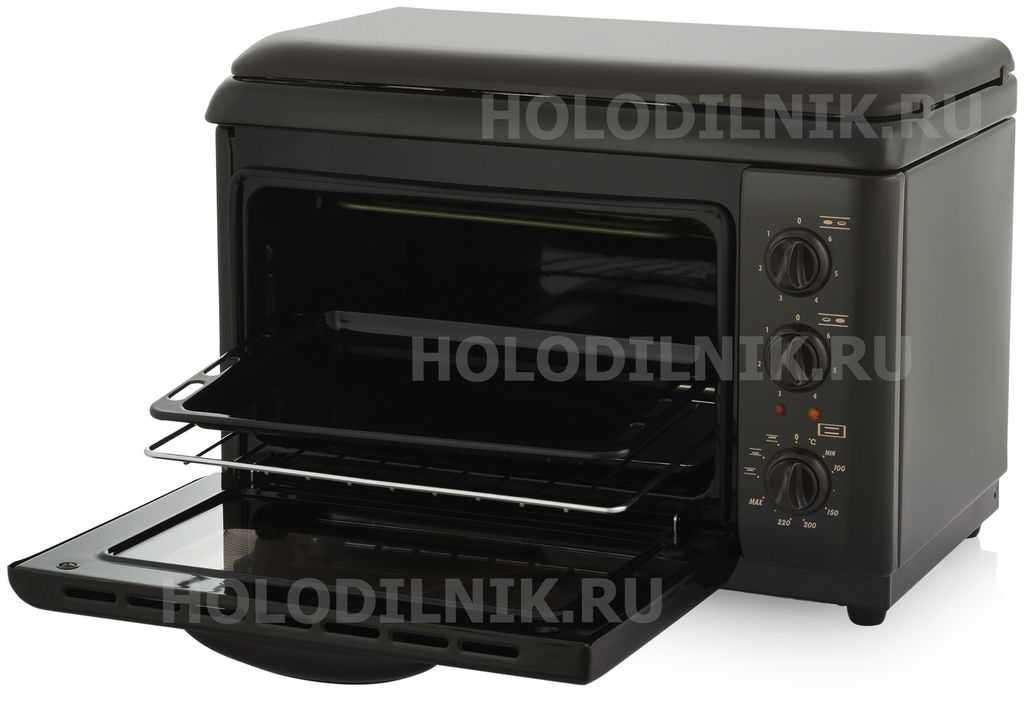

Плита, шт.
1
Противень, шт.
1
Жаровня, шт.
1
Решетка, шт.
1
Ножки, шт.
4
Отражатель, шт.
1
Руководство по эксплуатации, шт. 1 Гарантийная карта, шт.
1
Тара, шт.
1
ЗАПРЕЩАЕТСЯ РАСПАКОВАННУЮ ПЛИТУ ПЕРЕНОСИТЬ ЗА РУЧКУ ДВЕРЦЫ ДУХОВКИ.
Мебель, стоящая рядом с плитой, а также кухонные полотенца, шторы и т.п. должны находиться на безопасном расстоянии, исключающем их воспламенение.
Плита должна отстоять от поверхности стен не менее чем на 50 мм.
Чтобы избежать опрокидывания, плиту необходимо устанавливать как показано на рис.1.
5 ПОДГОТОВКА К РАБОТЕ
5.1 УСТАНОВКА
Рис.1
7
420.00.0.000 РЭ
5.2 ПОДКЛЮЧЕНИЕ
Перед подключением проверьте соответствие электрических параметров Вашей плиты и электрической сети. Плита должна подключатся к розетке, находящейся в легкодоступном месте и имеющей заземление. Номинальное напряжение электросети — 220 В (50 Гц). Розетка должна находиться в легкодоступном месте и не должна закрываться плитой.
ПОМНИТЕ! ПОСЛЕ УСТАНОВКИ ПЛИТЫ НА МЕСТО ОБЯЗАТЕЛЬНО ПРОВЕРЬТЕ ПОЛОЖЕНИЕ ШНУРА ПИТАНИЯ. ОН НЕ ДОЛЖЕН КАСАТЬСЯ ЗАДНЕЙ СТЕНКИ ПЛИТЫ. ВО ВРЕМЯ РАБОТЫ ДУХОВКИ ТАМ ВОЗНИКАЕТ БОЛЬШАЯ ТЕМПЕРАТУРА, КОТОРАЯ МОЖЕТ ЕГО ПОВРЕДИТЬ.
Выравнивание
Перед подключением, используя регулировочные ножки, выставить
плиту по горизонтали. Горизонтальность можно проверить уровнем или
с помощью сковороды, жир на которой должен растекаться равномерно,
не скапливаясь у края.
ВНИМАНИЕ! ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ НЕОБХОДИМО В ТЕЧЕНИЕ ПОЛУЧАСА ПРОГРЕТЬ КОНФОРКИ СТОЛА БЕЗ УСТАНОВКИ ПОСУДЫ НА МИНИМАЛЬНОЙ МОЩНОСТИ (ПОЛОЖЕНИЕ РУЧКИ ПЕРЕКЛЮЧАТЕЛЯ — “1”) И ТЭНЫ ДУХОВКИ НА МАКСИМАЛЬНОЙ МОЩНОСТИ (ПОЛОЖЕНИЕ РУЧКИ УПРАВЛЕНИЯ ДУХОВКИ — “MAX”). При этом может появиться запах от выгорания консервационных материалов
Он безвреден, откройте форточку, и все быстро проветрится.
УСТРОЙСТВО И ПОРЯДОК РАБОТЫ ..
8
420.00.0.000 РЭ
Рис.2
6 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

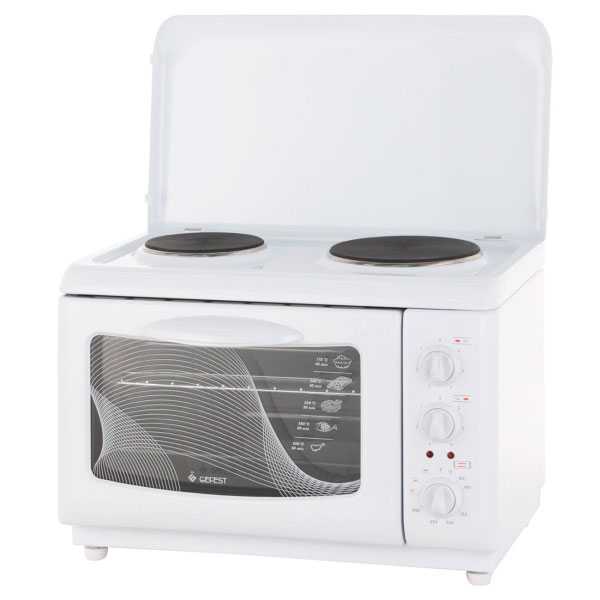

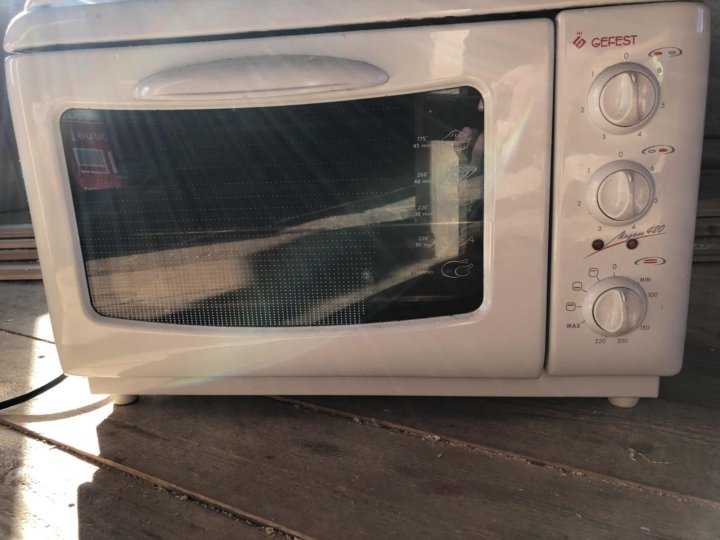

6.1 УСТРОЙСТВО
9
420.00.0.000 РЭ

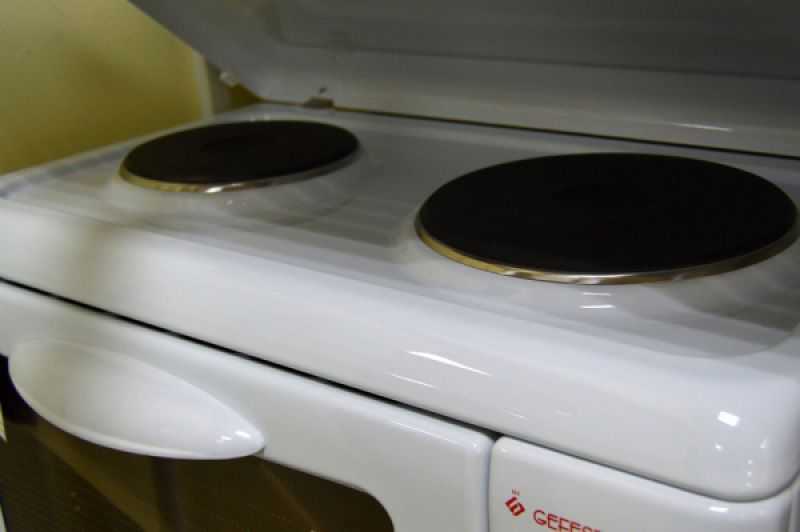

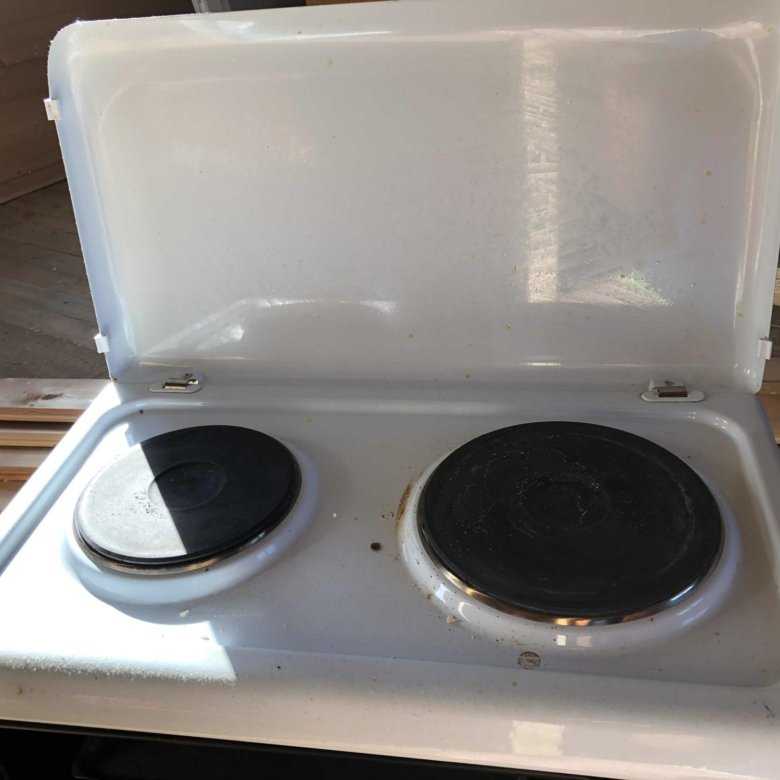

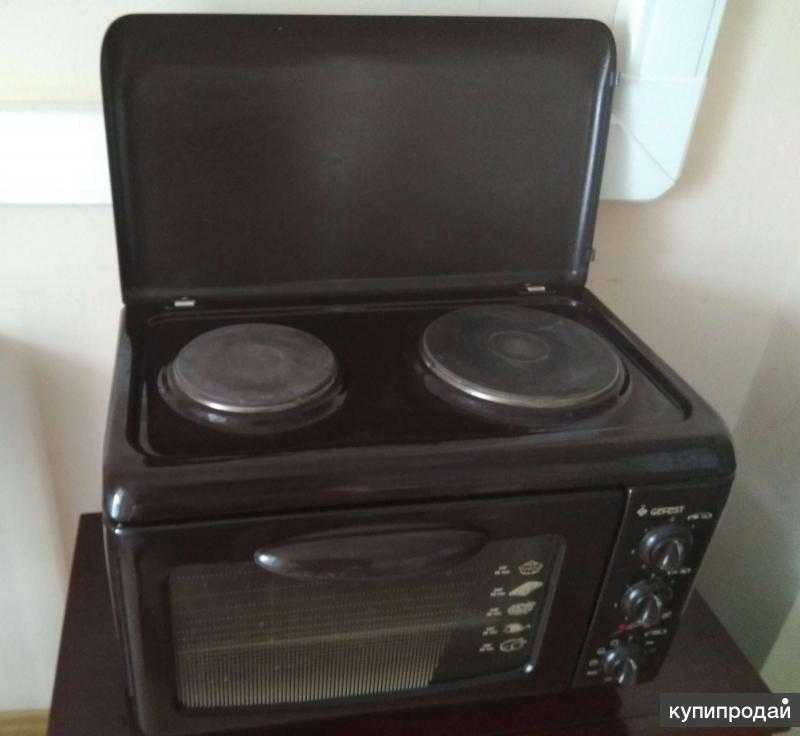

6.2 СТОЛ

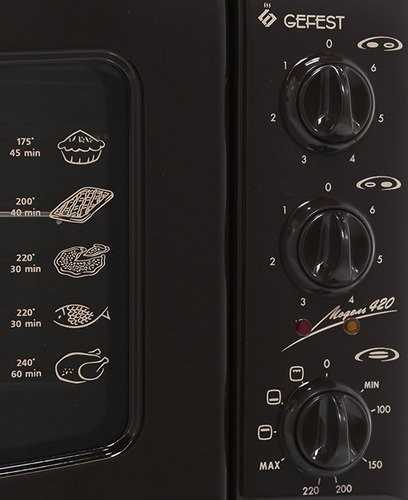

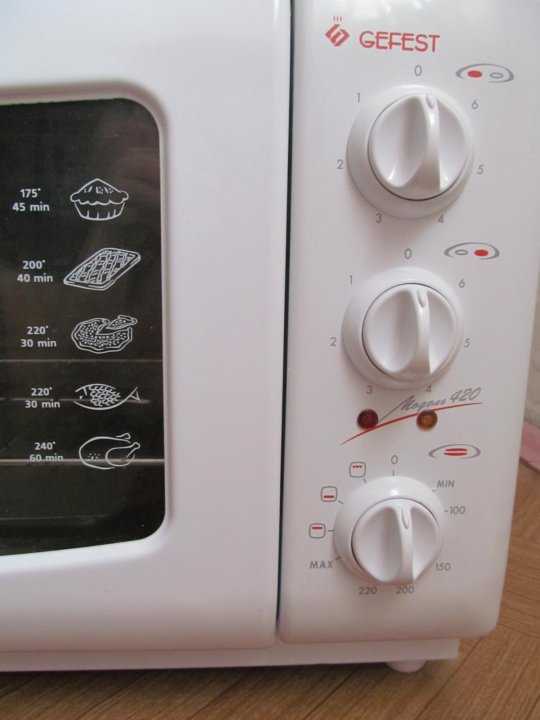

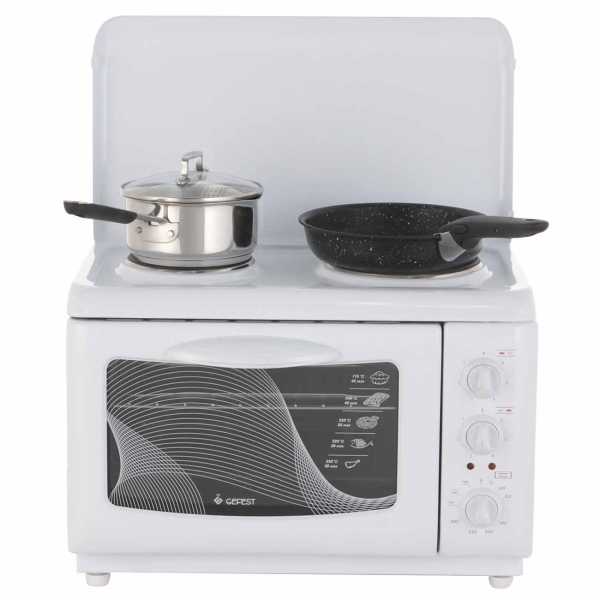

На столе установлены 2 конфорки, температура нагрева которых регулируется ступенчатыми переключателями, расположенными на панели управления. Для включения конфорки необходимо ручку переключателя установить в положение, соответствующее требуемому режиму. При этом загорится сигнальная лампочка включения конфорок.
ВНИМАНИЕ! ДЛЯ ПРЕДОХРАНЕНИЯ ЭЛЕКТРОСЕТИ ОТ ПЕРЕГРУЗКИ ПРИ ВКЛЮЧЕНИИ ДУХОВКИ ПРЕДУСМОТРЕНА БЛОКИРОВКА МЕНЬШЕЙ КОНФОРКИ СТОЛА. Это означает, что при пользовании духовкой блокируемая конфорка отключается от сети, и при ее включении нагрев не происходит
Сигнальная лампочка включения конфорок при этом горит. После установки ручки режимов работы духовки в положение “” блокируемая конфорка вновь подключится к сети.
В таблице 1 приведены рекомендации по выбору режимов работы конфорок.
Таблица 1.
Режим конфорки
Положение ручки
переключателя
Для чего и что готовить
Выключено
“0”
–
«Томление» (минимальный нагрев)
“1”
Чтобы блюдо не остыло
Слабый нагрев
“2”
Подогрев, овощные блюда, каши
Средний нагрев
“3”,“4”
Макаронные изделия, супы, вареный картофель, варенье
Сильный нагрев
“5”
Эскалопы, рубленные котлеты, жареный картофель
Максимальный нагрев
“6”
Бараньи котлеты, лангет, доведение до кипения
Конструкция переключателей позволяет включать конфорку как по, так и против хода часовой стрелки. Поэтому приготовление пищи рекомендуется начинать сразу на максимальной мощности с положения “6”. После закипания, или несколько раньше, необходимо переключить конфорку на минимальную или среднюю мощность.
За 5-10 минут до окончания приготовления конфорку можно выключить. Набранного тепла хватит для завершения приготовления. При этом Вы экономите электроэнергию и свои деньги.
РЭ При пользовании электроплитой необходимо знать и выполн..
4
420.00.0.000 РЭ
При пользовании электроплитой необходимо знать и выполнять основные
правила обращения с электроприборами:
ЗАПРЕЩАЕТСЯ:
– ОДНОВРЕМЕННО ПРИКАСАТЬСЯ К ПРИБОРАМ, ВКЛЮЧЕННЫМ
В СЕТЬ, И УСТРОЙСТВАМ С ЕСТЕСТВЕННЫМ ЗАЗЕМЛЕНИЕМ (ВОДОПРОВОДНЫМ ТРУБАМ, БАТАРЕЯМ ОТОПЛЕНИЯ И Т. П.).
– ПРИКАСАТЬСЯ К ПРИБОРАМ МОКРЫМИ РУКАМИ ИЛИ НАХОДЯСЬ
БОСИКОМ.
– ТЯНУТЬ ЗА ПРОВОД, ЧТОБЫ ДОСТАТЬ ВИЛКУ ИЗ РОЗЕТКИ. – ТУШИТЬ ВОДОЙ ЭЛЕКТРОПРИБОРЫ, НАХОДЯЩИЕСЯ ПОД
НАПРЯЖЕНИЕМ.
Плита не предназначена для использования лицами (включая детей) с пониженным физическими, чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с плитой.
Если рядом с плитой находятся бытовые электроприборы, подключенные к сети (тостеры, кофемолки и т.п.), необходимо следить, чтобы их провод не попал в зону работающих конфорок стола или не был зажат горячей дверцей духовки.

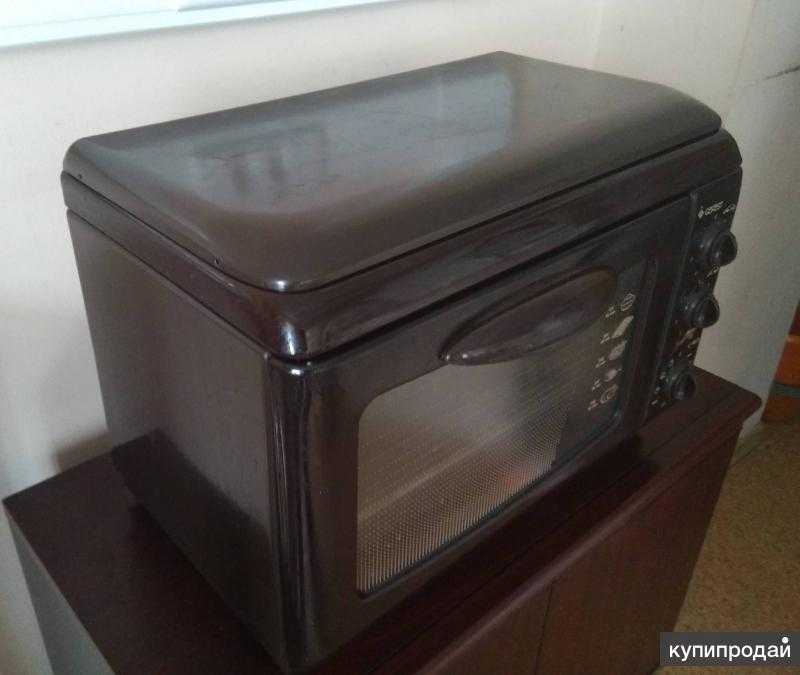

Не закрывайте крышку при работающих или еще не остывших конфорках.
Прежде чем открывать крышку, следует удалить с неё жидкие загрязнения.
Особую осторожность проявляйте при приготовлении блюд с большим количеством жира или масла. Перегретые, они легко воспламеняются
ЗНАЙТЕ: НЕЛЬЗЯ ТУШИТЬ ВОСПЛАМЕНИВШЕЕСЯ МАСЛО ИЛИ ЖИР ВОДОЙ. ПОСУДУ С ОГНЕМ НУЖНО ПЛОТНО НАКРЫТЬ КРЫШКОЙ!
НЕ ОСТАВЛЯЙТЕ ВКЛЮЧЕННУЮ ПЛИТУ БЕЗ НАДЗОРА. ЭТО МОЖЕТ
ПРИВЕСТИ К НЕСЧАСТНОМУ СЛУЧАЮ ИЛИ ПОЖАРУ. ПОМНИТЕ: НАИБОЛЕЕ РАСПРОСТРАНЕННЫМИ НЕСЧАСТНЫМИ СЛУ- ЧАЯМИ, СВЯЗАННЫМИ С ПЛИТОЙ, ЯВЛЯЮТСЯ ОЖОГИ! Обычно они происходят: – при касании горячих частей плиты; – при расплескивании кипящих жидкостей; Будьте аккуратны и не допускайте детей к работающей плите.
1 общие указания
2
420.00.0.000 РЭ
1 ОБЩИЕ УКАЗАНИЯ
Наши плиты постоянно совершенствуются, улучшаются их
характеристики, обновляется дизайн, поэтому рисунки и обозначения в руководстве могут несколько отличаться от Вашей модели.

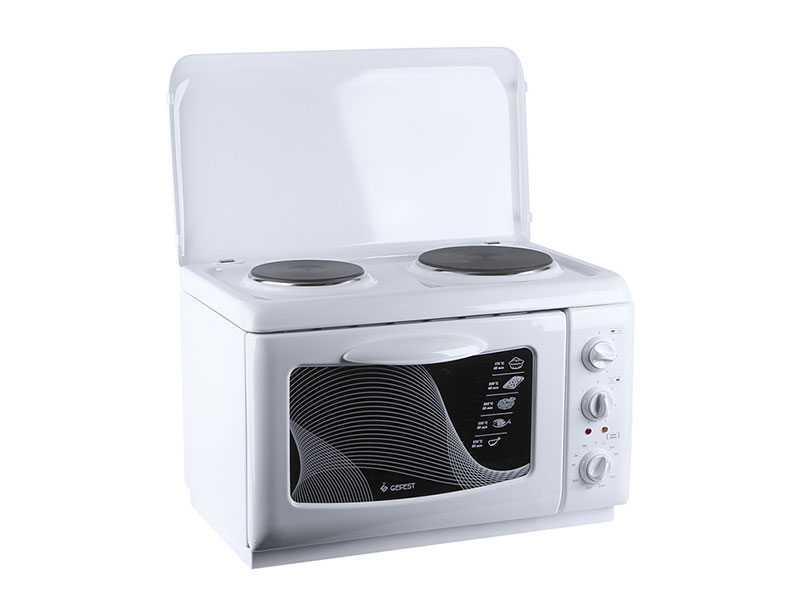

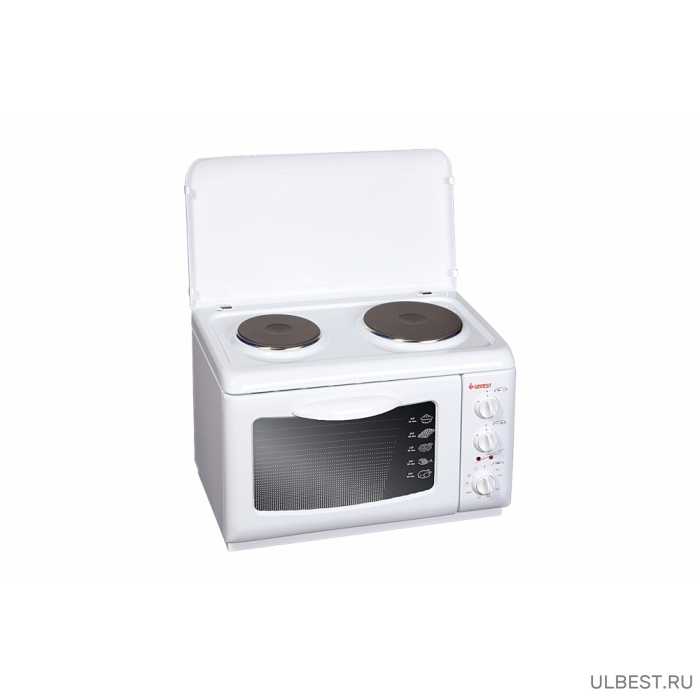

Настоящее руководство по эксплуатации распостраняется на электроплиты (далее по тексту плиты) ЭП Нс Д 420 и их модификации. Плиты предназначенны для приготовления пищевых продуктов в бытовых условиях.
Вид климатического исполнения УХЛ 4 по ГОСТ 15150-69.
При покупке снимите упаковку и убедитесь, что плита не повреждена, полностью укомплектована и торговой организацией правильно заполнены «Свидетельство продажи» и гарантийные талоны.
Неправильно подключенная плита, несоблюдение правил техники безопасности могут привести к пожару, поражению электрическим током, ожогам. Этого не случится, если Вы внимательно прочтёте данное руководство. Оно содержит важную информацию по установке, правильному и безопасному использованию и обслуживанию плиты.
Сохраните руководство, оно поможет разрешить возникшие вопросы.
Руководство по эксплуатации ..
Руководство по эксплуатации
420.00.0.000 РЭ
1
1 Общие указания
2
2 Требования безопасности
3
3 Технические характеристики
5
4 Комплектность
6
5 Подготовка к работе
5.1 Установка
6
5.2 Подключение
7
6 Устройство и порядок работы
6.1 Устройство
8
6.2 Стол
9
6.3 Духовка
10
7 Практические советы
7.1 По приготовлению в духовке 11
7.2 По приготовлению на гриле 12
8 Техническое обслуживание
8.1 Уход за плитой 13
8.2 Чистка духовки
13
9 Транспортирование и хранение 13
10 Утилизация 13
11 Гарантии изготовителя 14
Адреса дилерских сервисных центров 15
Это интересно: Краткий обзор GARDENA 6000/5 inox Premium — объясняем все нюансы
3 технические характеристики
5
420.00.0.000 РЭ
Номинальная мощность конфорок стола, кВт:
большой …………………………………………………………….. 1,2
малой ………………………………………………………………… 1
Номинальная мощность нагревателей духовки , кВт
верхний ТЭН ………………………………………………………. 0,4
нижний ТЭН ……………………………………………………….. 0,6
ТЭН-гриль ………………………………………………………….. 0,8
Диапазон температур работы духовки,
о
С ………………………….. 50-260
Полезный объем духовки, л ………………………………………………. 18 Номинальное напряжение, В …………………………………………….. 220 Частота тока, Гц ……………………………………………………………….. 50 Класс электробезопасности ………………………………………………. I Установленная мощность, кВт …………………………………………… 4 Максимальная потребляемая мощность, кВт, не более ………. 2,2 Размеры плиты (ширина х глубина х высота), см ……………….. 55 х 37 х 40 Масса, кг, не более ……………………………………………………………. 19,5 Содержание драгоценных металлов, г, серебра …………………. 0,68
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Срок службы плиты – 10 лет, по истечении которого, во избежание
непредвиденных опасных ситуаций, необходимо обратиться в специали- зированную организацию, осуществляющую надзор за бытовыми газовыми приборами, для определения возможности дальнейшей эксплуатации плиты или необходимости ее замены.
Показатели энергетической эффективности:
Контролируемые параметры: (СТБ 1810-2007)
Модель плиты
ЭП Нс Д 420
Класс энергоэффективности
А
Расход электроэнергии при стандартной загрузке, Е (кВт · ч)
0,49
Полезный объём электродуховки, л
18
Полезный объём электродуховки, тип
Малый
Способ разогрева
Стандартный
Время термообработки, мин.
30
