Циркуляционные насосы grundfos ups: особенности модельного ряда

Примеры расчета мощности и выбора ИБП для циркуляционных насосов

Рассчитаем несколько вариантов для насосов:

Grundfos Alpha2 L 32-60 Grundfos UPS 32-60 Wilo Star RS15/6-130 UNIPUMP UPC32-60

Считаем, что перед нами поставлена задача подобрать комплекты под два варианта времени автономной работы: 6-8 и 14-16 часов при непрерывной работе насоса.

Модель насоса Макс. мощность Класс энерго- эффективности Пусковая мощность Запас мощности в 20 % Мин. мощность ИБП для защиты насоса
Grundfos Alpha2 L 32-60 45 Вт A 45 Вт * 1,3 = 59 Вт 59 Вт * 1,2 = 71 Вт 500 ВА / 300 Вт
Grundfos UPS 32-60 60 Вт B 60 Вт * 5 = 300 Вт 300 Вт * 1.2 = 360 Вт 1000 ВА / 600-800 Вт
Wilo Star RS15/6-130 84 Вт B 84 Вт * 5 = 420 Вт 420 Вт * 1,2 = 504 Вт 1000 ВА / 600-800 Вт
UNIPUMP UPC32-60 100 Вт Неизвестен 100 Вт * 5 = 500 Вт 500 Вт * 1,2 = 600 Вт 1000 ВА / 600-800 Вт

Эксплуатационные свойства

После подключения насоса Grundfos UPS 25-40 необходимо выкрутить резьбовую пробку для того, чтобы стравить воздух. На лицевой части корпуса указаны основные рабочие параметры. Настройку мощности и выбор скорости пользователь делает самостоятельно, в зависимости от особенностей системы отопления и объёма воды в ней. Этот насос имеет надёжный чугунный корпус, нержавеющую гильзу без дополнительных уплотнителей и долговечные керамические подшипники. Это гарантирует исправную работу всех деталей, а значит система отопления будет функционировать без перебоев.

Чем вы греетесь зимой?

ГрелкаОтопление

Списки лучших

Помимо ранее оговоренных моделей, мы советуем обратить внимание на такие насосы:

  • Дешевый – ВИХРЬ ЦН-32-6.
  • Энергосберегающий – UNIPUMP LPA 25-60.
  • Тихая работа – Wilo Star-RS 25/4-180.

Предлагаем ознакомиться с их параметрами и краткой информацией.

Дешевый – ВИХРЬ ЦН-32-6

Одна из самых заманчивых покупок: шикарные технические параметры и достаточно демократичная стоимость. Прибор считается одним из самых доступных вариантов при таких отменных характеристиками.

Высокая мощность мотора (90 Вт) позволяет создавать высоту подъема помпы до 7.5 метров, сохраняя производительность 9 м³/ч. Прибор выполнен из качественного чугуна, так что это отразилось также и на массе устройства (3.8 кг). В целом покупатели остались довольны данным насосом, оставляя чаще всего позитивные отзывы на форумах.

Тип мокрый
Напор (м) 7.5
Макс. пропуск. способ. (м³/ч) 9
Вес (кг) 3.8

Стоимость: от 2070 до 3199 р.

насос для системы отопления ВИХРЬ ЦН-32-6

Энергосберегающий – UNIPUMP LPA 25-60

UNIPUMP LPA 25-60 – более бюджетный аналог Grundfos ALPHA2. Модель, обладающая уймой достоинств: 5 режимами работы, отсутствием перегрева, незначительным уровнем шума (всего 43 дБ), удобством использования, а также высоким уровнем защиты по стандарту IP42.

Тип мокрый
Напор (м) 6
Макс. пропуск. способ. (м³/ч) 3
Вес (кг) 2.8

Цена: от 5426 до 10761 р.

насос для системы отопления UNIPUMP LPA 25-60

Тихая работа – Wilo Star-RS 25/4-180

Самый тихий насос в списке лучший – Wilo Star-RS 25/4-180, уровень шума которого не превышает 34 дБ. Пользуется огромным спросом благодаря своей экономичности (прибор поглощает всего 48 Вт) и эффективности – технические характеристики говорят сами за себя. Насос выглядит очень надежно: прочный чугунный корпус, нержавеющий вал – такая модель точно будет служить годами, при правильной эксплуатации. Единственный минус – возможность установки лишь в горизонтальном положении.

Тип мокрый
Макс. напор (м) 4
Максим. производ. (м³/ч) 3
Масса (кг) 2.9

Цена: от 4570 до 10108 р.

насос для системы отопления Wilo Star-RS 25/4-180

DAB PUMP S.p.A.

Итальянская компания DAB PUMP S.p.A. начинала свою деятельность в 1975 году с производства простейшей линейки циркуляционных насосов. На сегодняшний день, в торговых каталогах представлены различные модификации помпового оборудования. Сфера использования которых покрывает различные отрасли жизнедеятельности человека. Собственные структурные подразделения (от литейного производства, до сборочного конвейера) компании позволяют выпускать на мировой рынок конкурентоспособную продукцию. Официальный выход на постсоветское пространство датирован 1995 годом. В РФ компания предлагает своим покупателям не только внушительный ассортимент, но и фирменную двухлетнюю гарантию. Гарантийное и последующее обслуживание оборудования возложено на развитую сеть авторизованных сервисных центров по всей России. Некоторые модели DAB PUMP S.p.A.

Модель Напор, м / объем, м³/ч Мощность по режимам работы, Вт t теплоносителя, С t окружающей среды, С Способ монтажа / диаметр трубы, (дюйм) Обслуживаемый контур, м Цена, руб.
A 56/180 ХM 6.2 / 12.5 294 -10…+110 0…+40 Резьба / 2 100 10953
VA 55/130 5.4 / 3.6 36-58-70 Резьба /1½ 90 3749
EVOPLUS 110/180 M 11 / 12 170 Фланцы 180 24193

Смотреть проморолик от компании DAB PUMP S.p.A.:

Виды циркуляционных насосов Grundfos

Циркуляционные насосы Grundfos монтируются в системах отопления. За счет бесперебойной работы устройства в собственном жилище, создается более благотворный микроклимат. Жилые комнаты напитываются теплом равномерно и быстро. Высококачественный насос снижает потребности к производительности обогревательного оборудования, способствует понижению расходов за электроэнергию.

По мнению экспертов устройства с сухим ротором обладают высоким коэффициентом полезного действия и большой мощностью, но работают шумно. Для качественной работы агрегатов требуется немалый объем теплоносителя, по этой причине эксплуатируют приборы на больших предприятиях или в системах обогрева помещений с немалой площадью.

Конструкции с мокрым ротором компактнее в размерах и имеют КПД не больше 50%. Работают практически без шума, подходят для небольших по объему отопительных систем. Для эффективной эксплуатации оборудования нужно выбирать теплоноситель хорошего качества, тогда срок работы приборов увеличивается до десяти лет. Уникальностью конструкции является помещенный в теплоноситель ротор, а также исключается наличие воздушных скоплений в системе.

Модели Grundfos UP — линейка компактных устройств, специально разработанных для улучшения работы систем отопления. Приборы могут использоваться для гвс, чтобы был организован беспрерывный оборот жидкости. Благодаря встроенной интеллектуальной системе, циркуляционные насосы автоматически выстраивают работу согласно потребностям устройства.

Приборы Grundfos UPS находятся в непрерывном контакте с водой. Корпус делается из нержавейки, алюминия, латуни либо бронзы, чтобы защитить устройство от коррозии. Внутри конструкции расположен ротор, погруженный в жидкость, который помещен в стакан из нержавеющей стали и отделен от статора. Устройство продвигает теплоноситель с помощью нагнетания лопастями жидкости.

Циркуляционные устройства Grundfos Alpha2 самые энергоэффективные модели своего вида, которые оптимизированы под потребление энергии класса «А». Насосы наделены тремя режимами пропорционального давления, тремя режимами постоянного давления, имеют три зафиксированные скорости и режим работы ночью. Настройка приборов может происходить на расстоянии, благодаря специальному приложению на мобильном устройстве Grundfos GO Remote.

Как подобрать мощность циркуляционного насоса?

Выбор мощности циркуляционного насоса – наиболее распространенная проблема, с которой сталкиваются не только владельцы автономных отопительных систем, но и жильцы многоквартирных домов. Стоит отметить, что большинство отопительных комплексов работает за счет естественной циркуляции воды – основного теплоносителя.

Установка циркуляционного насоса решает вышеупомянутую проблему. Непосредственно сам компонент искусственно создает необходимое давление за счет чего передвижение теплоносителя существенно ускоряется. Также насос обеспечивает равномерный обогрев как ближних, так и дальних радиаторов.

Еще одной из важных характеристик является то, что циркуляционный насос способствует росту эффективности всей отопительной системы за счет возможности усовершенствования. Благодаря оптимизированному использованию теплоносителя, циркуляционный насос снижает расходы ресурса, необходимого для обогрева.

Конструкция циркуляционного насоса представлена следующими элементами:

  • мотором, вал которого передает вращательное движение ротору;
  • непосредственно сам ротор с крыльчатыми лопатками;
  • рабочей камерой.

Современные циркуляционные насосы работают в нескольких режимах, что обеспечивает довольно быстрый обогрев сооружений с большой площадью. Как подобрать мощность циркуляционного насоса: примеры расчетов Расчет производительности насоса осуществляется по следующей формуле Q = W /C*(t2- t1), где:

  • Q – непосредственно расход теплоносителя. Показатель измеряется в литрах за минуту или кубометров в час;
  • W – мощность, количество тепловой энергии, необходимой для передачи;
  • C–коэффициент теплопроводности воды. Как правило, этот показатель не меняется и находится на отметке 1163 Вт/(м3х°С) или 1,163Вт/(литр х°С);
  • T1 и T2 –температурный режим остывшей воды в трубах «обратки» и температура горячей воды после котла. Первый показатель – до 60, а второй до 80 градусов.

К слову, если необходимо отопить дом в 120 квадратов, то количество необходимого тепла – 12 кВт, температура подающей воды, примерно, 70 градусов, а обратки 55, следовательно, расход следующий:

  • Q = 1200/1,163х (70-55)=687,8 л/час
  • С таким расходом справится насос с небольшой мощностью. Если показатель превышает тысячу литров в час, тогда наиболее целесообразным будет выбор более мощного циркуляционного насоса.

Подсчет гидравлических потерь циркуляционного насоса

На расчет мощности влияет объем гидравлического сопротивления. Его создают все компоненты отопительной системы. Опираясь на указанный параметр, можно подсчитать высоту всасывания насоса и в соответствие ей подобрать мощность циркуляционного насоса. Высота всасывания рассчитывается по формуле H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000, где:

  • R1, R2 – потери давления, которое создается непосредственно циркуляционным компонентом в подающей магистрали и «обратке»;
  • L1,L2 –длина части трубопровода, которая отвечает за подачу теплоносителя и длина «обратки»;
  • Z1 – гидравлическое сопротивление(ГО)отдельных компонентов отопительного агрегата.

Последний указывается в паспорте элементов. Однако бывает, что они отсутствуют, и поэтому при осуществлении расчетов можно опираться на следующие данные:

  • котел для отопления создает гидравлическое сопротивление от 1 тыс. до 2000 Па;
  • ГО сантехнического смесителя находится на отметке от 2 до 4 тысяч Па;
  • гидравлическое сопротивление, которое создает термоклапан – от 5 до 10 тысяч Па;
  • счетчики, подсчитывающие количества тепла формируют ГО от 1 до 1,5 тыс. Па.

Почему стоит сотрудничать с нами?

Мы предоставляем циркуляционные насосы от проверенных производителей. Каждое наименование сертифицировано в соответствие международным стандартам и классификациями.

Наша компания предлагает многочисленные бонусные системы для постоянных клиентов и оптовых заказчиков. Действуют дисконтные программы абсолютно для всех клиентов.

Для заказа высококачественных циркуляционных насосов обращайтесь в торговые представительства нашей компании или свяжитесь с менеджерами по следующим контактам:

  • электронной почте — ,ru;
  • контактному номеру телефона .

Максимально быстрая доставка по всем регионам России. Возникли проблемы с выбором? Специалисты компании помогут вам выбрать циркуляционный насос для решения конкретно ваших задач.

Как выбрать насос для отопления Grundfos серии 25 40

В серии представлены две базовых модели: UPS и Alpha2

Выбирая подходящее насосное оборудование, следует обратить внимание на следующие характеристики:

  1. Тип управления.

Отапливаемая площадь.

Высота напора водяного столба.

Модель котла.

Для энергосберегающих систем, а также решений, предусматривающих использование нескольких водяных контуров, лучше остановить выбор на Grundfos Alpha2. Стоимость насоса 11 500 тыс. руб. Для открытых систем отопления, с одним водяным контуром, устанавливают модели UPS.

Как правильно установить отопительный насос Грундфос линейки 25 40

Практически все ошибки насосного оборудования Грундфос, при работе в системе отопления, связаны с ошибками, допущенными во время монтажа. В базовой комплектации предлагается инструкция, с подробным описанием требований относительно установки, а также рекомендаций о том, как правильно эксплуатировать насосное оборудование:

  • Запрещено устанавливать насос в вертикальном положении.

Включать двигатель на холостом ходу, с незаполненной теплоносителем системой отопления, запрещается.

Насос с гайками монтируется при помощи «американок». Обязательно устанавливают отсекающие краны, до и после модуля. Фланцевый насос устанавливают на специальные соединения, имеющие резиновую уплотнительную прокладку. Обязательно проверяется герметичность сборки.

После установки циркуляционного оборудования, система отопления становится энергозависимой и не может работать без электричества. Обеспечить бесперебойное питание для насоса можно, установив ИБП.

Грундфос, линейки 25 40, предназначены для бытового применения и подключения к системам отопления с водяными, и гликоль содержащими теплоносителями.

Пошаговая инструкция монтажа своими руками

Чтобы агрегат эффективно выполнял свою задачу, его следует устанавливать на горизонтальной плоскости. Оборудование с мокрым ротором ставится на подающем контуре, а с сухим — на обратку. Дело в том, что при «сухом» исполнении используются резиновые или паронитовые прокладки, которые довольно быстро портятся под воздействием высокой температуры.

Желательно, чтобы перед отопительным насосом был установлен фильтр грубой очистки. Он необходим для защиты оборудования от попадания в него мелких примесей. Это позволит продлить срок службы техники.

Бывает, что на территории, где устанавливается оборудование, отключают электричество. Чтобы насос работал беспрерывно, необходимо дополнительно монтировать байпас.

Некоторые пользователи в ходе установки не могут определить правильное направление патрубков. Производитель учел эту особенность, поэтому на корпусе напорной техники можно увидеть стрелку, показывающую, в каком направлении вращается ротор, а соответственно и теплоноситель.

Как правило, циркуляционное оборудование продается без крепежных элементов, поэтому их придется докупать отдельно. При подключении прибора к сети профессионалы рекомендуют пользоваться отдельным кабелем, идущим от распределительного щитка.

Основные этапы проведения работ:

  1. Из контура отопления сливается вся жидкость. Если он уже давно в эксплуатации, рекомендуется качественная промывка.
  2. Для подключения оборудования врезаются обходные участки. Между врезками ставится байпас, который должен дополнять обратный клапан или шаровый кран. Это защитит пластиковые вкладыши в процессе сварки.
  3. Обходной трубопровод оборудуется запорной арматурой.
  4. Монтируется фильтр грубой очистки.
  5. В верхней части байпаса устанавливается кран Маевского или автоматический воздушный клапан.
  6. Врезается насос. Если модель оборудована «мокрым» ротором, то она должна ставиться по горизонтали.
  7. Для подключения к сети лучше использовать отдельную розетку с заземлением.
  8. Насос заполняется теплоносителем, проверяется его работоспособность.

С первого взгляда кажется, что установка не представляет собой ничего сложного. Но это только для опытных пользователей. На практике могут встречаться различные проблемы, поэтому рекомендуется внимательно изучить прилагаемую к оборудованию инструкцию. Если опыта недостаточно, лучше всего пригласить специалиста, который учтет все требования и правильно настроит агрегат. Печи длительного горения на дровах читайте у нас на сайте.

Энергоэффективность насоса

Известные европейские производители насосного оборудования достигли больших успехов в оптимизации показателей энергопотребления, представив на рынке несколько моделей с мокрым ротором. Достичь этого удалось за счет применения современных электродвигателей постоянного тока, управляемых посредством контроллера. Такие модели относятся к оборудованию класса «А», считающегося самым эффективным в части минимизации энергопотерь – их потребление не превышает 0,09-1,3 кВт).

Специалисты “Грундфос” разработали целую серию энергосберегающих насосов под наименованиями ALPHA2 и MAGNA3. Первые отличаются несложным функционалом и предназначаются для использования в системах отопления и ГВС частных домов. Модели второго типа имеют функцию AUTOAdapt, позволяющую автоматически устанавливать оптимальный режим энергопотребления. Их возможности соответствуют современным требованиям к показателям экономичности и производительности оборудования этого класса. Они рассчитаны на эксплуатацию в отопительных системах частных домов и промышленных предприятий.

Как правильно подобрать насос

При выборе насосного оборудование нужно учитывать параметры как самой техники, так и контура отопления. Если допустить ошибку, то эффективность прибора заметно снизится, то есть деньги будут «выброшены на ветер».

При выборе должны учитываться следующие параметры:

  • величина отапливаемой площади;
  • температура в помещениях;
  • функциональность;
  • разница температур между подачей и обраткой;
  • напор;
  • характеристики сети;
  • качество теплоносителя.

Если выбор сделан правильный, с учетом всех требований, в помещении всегда будет комфортная температура. При выборе мощности нужно учитывать объем помещения и показатели, до которых должен разогреваться теплоноситель в системе. Существует множество расчетных формул для определения необходимых характеристик насоса.

Проведение расчетов с учетом усредненных показателей:

  1. Для того, чтобы узнать, насколько производителен агрегат, учитываются перепады температур — от +30 до +35 °C. Мощность котла нужно разделить на полученную цифру, а результат покажет расход, то есть производительность.
  2. 0,6 м напора достаточно для трубы длиной 10 м. Для каждой модели этот показатель регламентируется и указывается в паспорте.
  3. Трубы отопления должны иметь тот же диаметр, что и патрубки присоединяемого оборудования. С помощью одного насоса обеспечивается прокачка до 80 метров контура.

Обязательно учитывается температура перекачиваемого теплоносителя. Насосы, устанавливаемые в системы отопления, работают с жидкостью, которая нагревается до +110 °C.

Если циркуляционный контур длинный, а трубы имеют большое сечение, то понадобится более мощная установка. Опять же, повышенная мощность требуется, если в качестве теплоносителя используется не вода, а другая, более вязкая жидкость.

У современных насосов класс защиты — IP44. Это свидетельствует о том, попадание внутрь прибора посторонних предметов крупнее 1 мм и водяных брызг исключено.

Особенности циркуляционных насосов «Грундфос»

Так называют компактные устройства, встраиваемые в контур отопления на определенном участке. Их функциональная задача — повысить напор жидкости в системе. Продукция бренда Grundfos выгодно отличается от аналогичных насосов по многим параметрам, что делает ее популярной и востребованной.

Устройство

Рассмотрим, из чего состоит насосное оборудование и как оно работает.

Корпус приборов изготавливается из следующих материалов:

  • нержавеющая сталь;
  • алюминий;
  • латунь;
  • бронза.

Во внутренней части корпуса расположен ротор, который бывает керамическим или стальным. К нему подсоединяется вал с технополимерной крыльчаткой. Когда запускается двигатель насоса, лопасти начинают вращаться, в результате чего происходит нагнетание теплоносителя. Именно благодаря этому процессу жидкость интенсивно циркулирует по системе.

Преимущества

Среди потребителей приборы датской марки пользуются большой популярностью благодаря некоторым положительными качествам.

Среди основных достоинств выделяются:

  1. Высокая производительность, несмотря на небольшую мощность. Здесь нужно учитывать, что данный параметр не зависит от величины расстояния.
  2. Сохранение энергии теплоносителя. Достичь такого эффекта получилось за счет того, что циркуляция происходит благодаря силе трения в системе.
  3. Экономичное потребление электроэнергии. Дело в том, что насосные установки от «Грундфос» могут работать в автономном режиме, постоянно поддерживая необходимую температуру теплоносителя.
  4. Возможность выставлять нужную температуру. Для этого на корпусе прибора есть специальный регулятор. Если насос устанавливается в систему с уже подогретой водой, он автоматически будет поддерживать ее температуру.
  5. Простая конструкция. Это облегчает монтажные работы, с чем можно справиться самому, без помощи специалистов.
  6. Широкий выбор насосов. Каждый пользователь сможет подобрать агрегат для конкретной отопительной системы, что влечет за собой экономию средств.
  7. Использование качественных конструкционных материалов. В итоге повышается надежность и практичность оборудования. Помимо этого, производитель решил не «пичкать» насосы всевозможными функциями и составляющими, что снижает их конечную стоимость и делает более долговечными.
  8. Гарантия. «Грундфос» дает 2 года гарантийного срока на все насосное оборудование. Дополнительно в комплекте с каждой моделью идет инструкция, в которой указаны особенности монтажа и эксплуатации.

Изделия этого бренда имеют 3 рабочих режима, при переключении которых меняется скорость перекачивания жидкости.

Конструктивные особенности

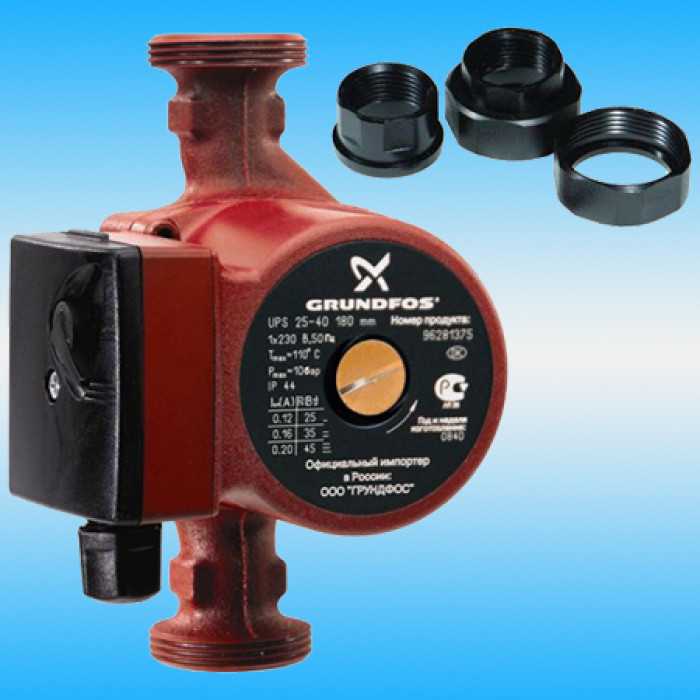

Циркуляционный насос Grundfos UPS 25-40 предназначен для установки в систему отопления или кондиционирования. Может качать воду и антифриз в замкнутых и не замкнутых системах. Принудительная циркуляция теплоносителя помогает экономить ресурсы до 20%. При использовании этого агрегата, вода в котёл поступает быстрее, чем при естественной циркуляции. А это значит, что она практически не остывает и её нужно только подогреть. Grundfos UPS 25-40 врезают в систему, подсоединяя трубы к его патрубкам. Диаметр резьбы составляет 0.5 дюйма. Корпус насоса фиксируется на стене при помощи крепежа, который, к сожалению, не идёт в комплекте с ним. Его необходимо подобрать под монтажное отверстие. Сбоку имеется блок с клеммой, куда подключается провода с помощью удобных пружинных зажимов. Подробная схема электрического подключения есть в инструкции, которая идёт в комплекте с прибором.

Особенности выбора


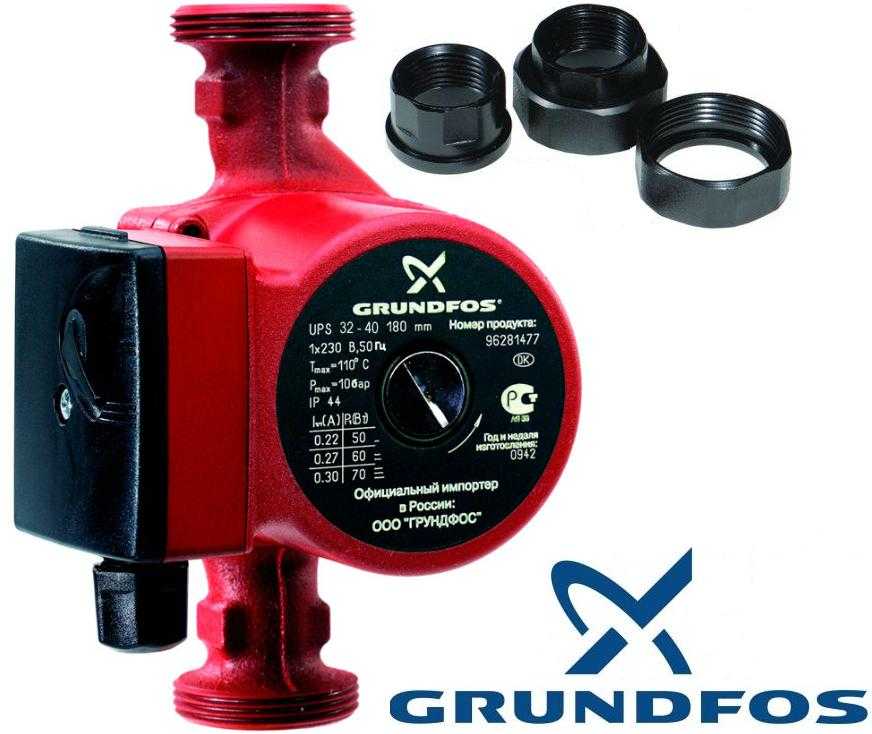

Размер накидной гайки зависит от диаметра подключаемых труб

При выборе нужного образца насосного оборудования от Грундфос большое внимание уделяется диаметру накидных гаек. Он подбирается в зависимости от типоразмера трубы, подготавливаемой к монтажу в системе отопления:

  • если используется полипропиленовая труба с типоразмерами 20, 25 мм – для монтажа подойдут гайки диаметром 25 мм;
  • при применении труб большего диаметра (либо стальных заготовок от 25 мм и выше) имеет смысл приобретать оборудование, рассчитанное на использование накидных гаек с внутренним диаметром 32 мм.

При соблюдении перечисленных требований при монтаже оборудования не возникнет серьезных проблем, если следовать указаниям инструкции.

Плюсы и минусы

Как и любой другой прибор, циркуляционные насосы имеют свои плюсы и минусы.

  • Игнорирование небольших огрехов системы отопления наподобие зауженных участков или наличия контруклонов.
  • Более высокая скорость обогрева: система разгоняется в течение нескольких минут и постоянно циркулирует теплоноситель, за счет чего помещение прогревается значительно быстрее.
  • Надежность и стабильная работа – рабочего ресурса таких водяных насосов хватает на долгие годы.
  • Простота эксплуатации.
  • Повышенная производительность системы отопления.
  • Повышение расхода электроэнергии.
  • Прибор может перестать работать в связи с отключением электричества. В частности, в сильные морозы подобный сбой в работе может привести к серьезным последствиям. Поэтому настоятельно рекомендуем приобретать также генератор.
  • дополнительные затраты на монтаж и модернизацию устройства.

Циркуляционный насос Grundfos UPS-25/40 180 (с гайками 1,5″-1″)

Производитель: Grundfos

Модель: UPS-25/40 180

Артикул: 96281375

Циркуляционный насос Grundfos UPS-25/40 180 (1») — предназначен для перекачивания рабочих жидкостей в системах подогрева воды. Область применения плавательные бассейны и системы отопления. Насос перекачивает только чистые, невязкие и неагрессивные жидкости, которые не содержат твердых частиц и волокон, так как насос не имеет префильтра.

Циркуляционный насос Grundfos UPS-25/40 180 (1») — это одноступенчатый трехскоростной насос UPS серии 100 с горизонтальным расположением вала и электрическим приводом, устанавливается только горизонтально (болтом выпуска воздуха вбок). В устройстве предусмотрена возможность изменения частоты вращения вала электродвигателя, три режима скорости. Насос работает почти бесшумно и потребляет мало электроэнергии, обмотки двигателя не боятся перегрева при блокировки насоса. Конструкция насоса не содержит сальников, ротор изолирован от статора, и электродвигателем, что образует единый узел. Для нормальной работы насоса необходимо обеспечить постоянный приток перекачиваемой воды, так как керамико-графитовые подшипники смазываются перекачиваемой водой.

Технические характеристики циркуляционного насоса Grundfos UPS-25/40 180 (1»):

Наименование параметра Ед.изм. Значение параметра
Напряжение питания В ~ 220
Допустимые отклонения напряжения питания от номинального значения % ± 4%
Рекомендуемый расход воды м3/ч 1,55
Высота подъёма воды, рекомендуемая/максимальная м 2,45/4,0
Кол-во скоростей вращения вала насоса 3
Потребляемая мощность Вт 25/35/45
Ток потребления А 0,12/0,16/0,20
Класс изоляции Класс I F/H
Класс защиты корпуса электродвигателя IP 44
Масса (нетто) кг 2,9
Масса (брутто) кг 3,1
Температура окружающего воздуха ºС от +10 до +40
Влажность окружающего воздуха, не более % 60
Температура перекачиваемой жидкости ºС от +2 до +110
Средняя рабочая температура жидкости ºС 60
Давление в системе, не более бар 10
Давление во всасывающем патрубке, не менее бар 1,08

Габаритные и присоединительные размеры циркуляционного насоса Grundfos UPS-25/40 180 (1»):

Тип насоса Размеры, мм
L1 L2 L3 H1 H2 B1 B2 G
Grundfos UPS 25-40 180 180 236 290 32 102 75 51 1½»

Напорные характеристики циркуляционного насоса Grundfos UPS-25/40 180 (1»):

Деталировка циркуляционного насоса Grundfos UPS-25/40 180 (1»):

Поз Наименование
1 Корпус циркуляционного насоса UPS 25-40 180 Grundfos
2 Шайба профильная уплотнения входного отверстия рабочего колеса циркуляционного насоса UPS 25-40 180 Grundfos
3 Рабочее колесо циркуляционного насоса UPS 25-40 180 Grundfos
4 Пресс втулка крепления рабочего колеса циркуляционного насоса UPS 25-40 180 Grundfos
5 Пластина с графитовым подшипником циркуляционного насоса UPS 25-40 180 Grundfos
6 Крышка-фиксатор подшипника циркуляционного насоса UPS 25-40 180 Grundfos
7 Вал ротора керамический циркуляционного насоса UPS 25-40 180 Grundfos
8 Ротор циркуляционного насоса UPS 25-40 180 Grundfos
9 Прокладка уплотнительная циркуляционного насоса UPS 25-40 180 Grundfos
10 Гильза ротора циркуляционного насоса UPS 25-40 180 Grundfos
11 Подшипник графитовый циркуляционного насоса UPS 25-40 180 Grundfos
12 Статор циркуляционного насоса UPS 25-40 180 Grundfos
13 Корпус двигателя циркуляционного насоса UPS 25-40 180 Grundfos
14 Винт-пробка циркуляционного насоса UPS 25-40 180 Grundfos
15 Прокладка кольцо пробки резьбовой циркуляционного насоса UPS 25-40 180 Grundfos
16 Коробка клеммная циркуляционного насоса UPS 25-40 180 Grundfos
17 Крышка клеммной коробки циркуляционного насоса UPS 25-40 180 Grundfos
* Замена запасных частей циркуляционного насоса 1″ Grundfos UPS-25/40 180 производится агрегатно.

Схема подключения насоса к системе электроснабжения:

Поз Наименование
A0 Щит распределительный
A1 Щит управления фильтровальной установкой*
M1 Насос фильтровальной установки
SK Термостат
YA Клапан Электромагнитный
M2 Циркуляционный насос Grundfos UPS 25-40 180
QF1 Выключатель автоматический 4-х пол.
QF2 Устройство защитного отключения УЗО 4 пол.
QF3 Выключатель автоматический 1 пол. АВВ S 231R C6
KL1 Контактор

Размеры упаковки: прямоугольный картонный короб 195x140x140 мм

Обозначение насосов Grundfos UPS серии 100:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Клевер маркет
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
