Лобзики Фиолент
Симферопольский завод Фиолент был основан еще в начале XIX века, а точнее в 1913 году. Его основателем стал богатый землевладелец Яков Тиссен. В те предвоенные годы на российском рынке появился спрос на разнообразную технику для частных домовладений, чем не преминул воспользоваться этот предприимчивый человек. В то время завод производил водяные насосы с конным приводом виноградные прессы и запчасти к разнообразным инструментам. В первые годы существования в штате предприятия числилось 30 рабочих и 19 станков.

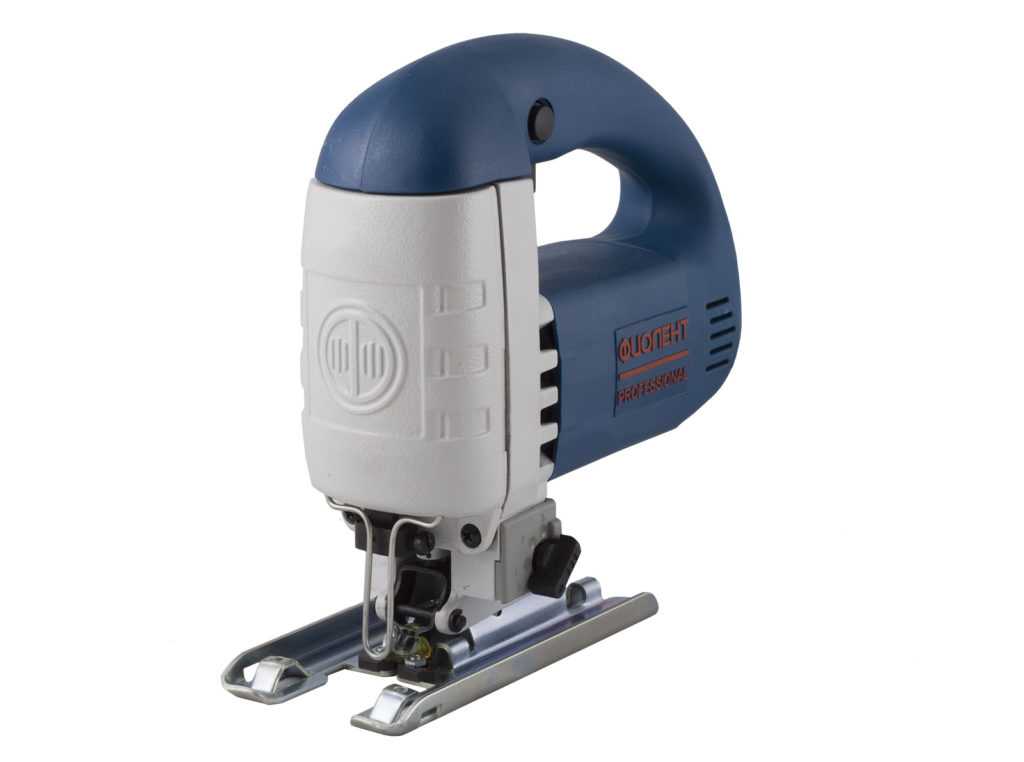

Лобзики Фиолент
Свое нынешнее название предприятие получило в середине 70-х годов. К тому времени, завод занимался выпуском сложных приборов для гражданских и военных судов. Впрочем, в компании не забывали и о производстве различных бытовых и профессиональных электроинструментов.Помимо лобзиков Фиолент, широкой популярностью пользуются рубанки, фрезеры, перфораторы, шлифовальные машинки и множество другой техники.
Лобзик Фиолент ПМЗ 600Э в работе
Техника Фиолент имеет качественную сборку и соответствует мировым стандартам. Это подтверждено различными международными документами, среди которых сертификат Bureau Veritas на соответствие требованиям системы менеджмента качества ISO 9001:2008.
Особенности лобзика Фиолент:
- Мощный выносливый двигатель с алюминиевым литым редуктором;
- Возможность осуществлять прямолинейные и криволинейные пропилы;
- Двойная изоляция двигателя;
- Современный дизайн и эргономичная рукоятка;
- На большинстве моделей предусмотрена возможность подключения пылесоса.
Конструктивные свойства
Как и все приборы, электролобзик имеет свои конструктивные свойства, которые напрямую зависят от комплектации инструмента. В зависимости от того, для каких целей необходим лобзик, подбираются составные части инструмента.
Классические запчасти на электролобзик:
- Опорная пила, которая необходима, для того чтобы ею осуществлять резку различных материалов. Пилы продаются все разные, т.к. для отдельного материала используется своя пила. В редких случаях можно найти такую пилу, чтобы она одинаково хорошо резала и дерево, и сталь.
- Мотор, от которого зависит мощность лобзика. А уже от мощности будет зависеть то, какой материал удастся распилить, а какой не получится.
- Держатель, который предназначен для удобства пользованием электролобзиком.
- Роликовая система, необходимая для удобного передвижения инструмента, т.к. он слишком тяжелый.
Это основные элементы, которые должны присутствовать в электролобзике. В усовершенствованных вариантах добавляются следующие элементы:
- Регулятор корректировки среза или направляющая лобзика, с помощью этой функции можно менять угол, под которым лобзик будет резать определенный вид материала.
- Автоматический сдув стружки, который является очень удобным, ведь смахивать стружку самостоятельно отнимает время.
- Система самоочистки, которая необходима, чтобы лобзик не очищать от стружки вручную, т.к. это занимает время, а также трудозатратно.
- Наличие всевозможных режимов, которые обычному человеку для работ по дому не понадобятся, а вот профессиональному мастеру лобзик с такими режимами лучше приобрести.
- Подсветка, которую удобно использовать в неосвещенных или плохо освещенных помещениях.
При выборе лобзика стоит также обращать внимание на то, чтобы инструмент был бесшумным
Это важно не только для того, чтобы не резало слух, но и для качественной работы
Обзор модельного ассортимента
Выбирая лобзик, покупатель в первую очередь определяется, для каких целей собирается использовать инструмент. Обычному человек не нужен слишком усовершенствованный аппарат, а профессионал должен тщательно подходить к выбору, ознакамливаться со всеми характеристиками.
Фиолент ПМ5-720Э (ИУ)
Мощность — 720 Вт. Частота ходов штока у инструмента — максимум 2800 ходов в минуту. Имеется сдув опилок, маятниковый ход, а также подсветка рабочей зоны. Способен разрезать металл на 1 см, а дерево на 11,5 см. Вес — 2,25 кг.
Фиолент ПМ3-600Э-К1
Мощность — 600 Вт. Максимальное число ходов в минуту у аппарата — 2600. Имеется сдув опилок и маятниковый ход. Разрезает металл на 1 см, а древесину — на 8,5 см. Вес — 2,35 кг.
Фиолент ПМ3-600Э
Мощность — 600 Вт. Максимальное число ходов в минуту у аппарата — 2600. Имеется сдув опилок и маятниковый ход. Разрезает металл на 1 см, а древесину — на 8,5 см. Вес устройства — 2,35 кг.
Фиолент ПМ3-650Э
Мощность — 650 Вт. Число ходов штока у инструмента — 2600 ходов в минуту (это максимальное значение). Есть автоматический сдув опилок, маятниковый ход, а также подсветка. Металл разрезает на 1 см, а дерево — на 10 см. Вес — 2,4 кг.
Фиолент ИЭ-5202 Э-II
Мощность — 450 Вт. Максимальное число ходов в минуту у лобзика — 2700. Имеется автоматический сдув опилок. Металл режет на 0,4 см, а древесину — на 6 см. Вес устройства — 2,5 кг.
Фиолент ПМ4-700Э
Мощность — 700 Вт. Число ходов штока — максимальное значение 3000 ходов в минуту. Есть сдув опилок, подсветка рабочей зоны, маятниковый ход. Металл режет на 1 см, а дерево — на 11 см. Вес аппарата — 2,2 кг.
Неисправности и их устранение
Главными проблемными моментами являются следующие:
- Выход из строя штока при неправильном использовании инструмента.
- Недостаточная или безграмотная смазка.
В первом случае потребуется замена штока. Первым делом потребуется вытащить шток. Затем демонтировать его, смазать все составляющие элементы. А в завершении установить все составляющие обратно, чтобы конструкция осталась такой же. Перед использованием осуществляется проверка, а лишь после устанавливается крышка корпуса.
Во втором случае необходимо разобрать лобзик целиком
Это важно, чтобы смазать все внутренние составляющие инструмента. Для этого потребуются специальные масла
Делать это часто не нужно, хватит одного раза в год. Эта проблема является более серьезной, чем выход из строя штока.
Товары, используемые в схеме
Кожух
ЦЕНА: 89 руб.
В наличииОтгрузка через 5 — 12 дней
Винт
ЦЕНА: 12 руб.
Пружина
ЦЕНА: 41 руб.
В наличииОтгрузка через 5 — 12 дней
Рамка
ЦЕНА: 106 руб.
В наличии
Винт стопорный М4,0х5 DIN55158
ЦЕНА: 29 руб.
В наличии
Скоба
ЦЕНА: 207 руб.
В наличии
Направляющая
ЦЕНА: 86 руб.
Обойма
ЦЕНА: 85 руб.
Сальник
ЦЕНА: 41 руб.
Шток
ЦЕНА: 511 руб.
Пружина
ЦЕНА: 39 руб.
Колесо зубчатое
ЦЕНА: 982 руб.
В наличии
Рычаг
ЦЕНА: 297 руб.
В наличии
Противовес
ЦЕНА: 213 руб.
В наличииОтгрузка через 5 — 12 дней
Опора
ЦЕНА: 91 руб.
Планка
ЦЕНА: 86 руб.
Винт самонарезающий
ЦЕНА: 35 руб.
Направляющая
ЦЕНА: 101 руб.
Конденсатор УК73-37К-275В-0,ЗЗмкФ
ЦЕНА: 62 руб.
Диафрагма
ЦЕНА: 106 руб.
В наличииОтгрузка через 5 — 12 дней
Подшипник 6-80029
ЦЕНА: 128 руб.
В наличии
Втулка
ЦЕНА: 41 руб.
В наличииОтгрузка через 5 — 12 дней
Ротор (Якорь)
ЦЕНА: 1 514 руб.
В наличииОтгрузка через 5 — 12 дней
Щетка 5х8х16
ЦЕНА: 72 руб.
В наличии
Пружина
ЦЕНА: 76 руб.
В наличии
Щеткодержатель
ЦЕНА: 135 руб.
В наличии
Подшипник 6-80027
ЦЕНА: 113 руб.
В наличииОтгрузка через 5 — 12 дней
Статор
ЦЕНА: 1 042 руб.
В наличииОтгрузка через 5 — 12 дней
Корпус
ЦЕНА: 230 руб.
В наличииОтгрузка через 5 — 12 дней
Винт самонарезающий
ЦЕНА: 25 руб.
Втулка
ЦЕНА: 128 руб.
В наличии
Провод армированный
ЦЕНА: 331 руб.
В наличииОтгрузка через 5 — 12 дней
Накладка
ЦЕНА: 101 руб.
В наличииОтгрузка через 5 — 12 дней
Шарик 4-100
ЦЕНА: 12 руб.
В наличииОтгрузка через 5 — 12 дней
Пружина
ЦЕНА: 39 руб.
В наличииОтгрузка через 5 — 12 дней
Рукоятка
ЦЕНА: 168 руб.
Ось
ЦЕНА: 48 руб.
В наличии
Толкатель
ЦЕНА: 116 руб.
В наличии
Рычаг
ЦЕНА: 199 руб.
В наличии
Шайба
ЦЕНА: 18 руб.
В наличии
Ось
ЦЕНА: 97 руб.
В наличии
Ролик
ЦЕНА: 143 руб.
В наличии
Гайка М5-6Н5019
ЦЕНА: 16 руб.
В наличииОтгрузка через 5 — 12 дней
Патрубок
ЦЕНА: 89 руб.
В наличии
Винт 2.М4-6gx10.36.05 ДСТУ
ЦЕНА: 12 руб.
В наличииОтгрузка через 5 — 12 дней
Опора
ЦЕНА: 171 руб.
Шайба
ЦЕНА: 29 руб.
В наличииОтгрузка через 5 — 12 дней
Накладка
ЦЕНА: 135 руб.
В наличии
Вставка
ЦЕНА: 56 руб.
В наличииОтгрузка через 5 — 12 дней
Скоба
ЦЕНА: 109 руб.
В наличииОтгрузка через 5 — 12 дней
Выключатель 5091666И OMTEN
ЦЕНА: 51 руб.
Шток в сборе
ЦЕНА: 783 руб.
В наличииОтгрузка через 5 — 12 дней
Рычаг
ЦЕНА: 329 руб.
В наличии
Вкладыш
ЦЕНА: 41 руб.
В наличии
Вкладыш
ЦЕНА: 41 руб.
В наличии
Крышка
ЦЕНА: 1 410 руб.
В наличииОтгрузка через 5 — 12 дней
Корпус
ЦЕНА: 474 руб.
Выключатель БУЭ
ЦЕНА: 392 руб.
Выключатель 5091663И
ЦЕНА: 333 руб.
Пилкодержатель
ЦЕНА: 153 руб.
Первый запуск
Подключить электролобзик легко, а вот уже настроить — это задача посложнее.
Во-первых, при настройке следует учитывать то, что от режима подкачки зависит эффективность удаления стружки из пропила. Режим прокачки увеличивают при обработке дерева, пластмассы, а уменьшают при обработке твердой древесины и всевозможного мягкого металла. При разрезании керамики или стали необходимо отключить маятниковый ход.
Во-вторых, чтобы при разрезании или обработке не оставалась черная полоса от стальной подошвы, используется пластиковая накладка. Однако применять ее часто не рекомендуется (не использовать в пробных вариантах), т.к. она быстро изнашивается.
В-третьих, стоит обратить особое внимание на схему соединения проводов выключателя
Перед тем, как регулировать скорость и силу нажатия электролобзика, важно разобраться с электрической схемой устройства и отметить все нужные провода
Это основные моменты, которые нужно знать, далее важно разобраться с возникающими неисправностями и способами их устранения
Инструкция по эксплуатации
С описанием модели электролобзика, руководством по эксплуатации и техническими характеристиками можно познакомиться на сайте производителя: Ваш браузер не поддерживает фреймыСкачать Руководство по эксплуатации лобзиком Фиолент ПМЗ-600Э
Устройство лобзика Фиолент
Первый запуск
Подготовка к работе электрического лобзика Фиолент:
- При покупке электрического лобзика Фиолент, убедитесь в его комплектности и отсутствии видимых неисправностей и дефектов;
- Потребуйте от продавца осуществить пробный запуск лобзика, чтобы удостовериться в его исправности и работоспособности;
- Внимательно прочитайте мануал, ознакомьтесь с устройством изделия, его техническими характеристиками и правилами техники безопасности, при работе с электрическими лобзиками.
- Внимательно отнеситесь к выбору пильного полотна. Используйте пилки, соответствующие обрабатываемому материалу и виду распиловки;
- При проведении длинных прямолинейных пропилов, включайте маятниковых ход;
- При работе в закрытых помещениях необходимо использовать пылесос;
- Чаще меняйте пильные полотна. Помните, что тупая пилка не режет, а дерет материал, вызывая перегрев двигателя и повышенный износ лобзика;
- При работе на низких оборотах, двигатель лобзика Фиолент может сильно перегреваться. Учитывайте это обстоятельство и делайте частые перерывы, если вы используете инструмент в таком режиме;
- Используйте только исправные электро розетки со стандартными параметрами питания. Запрещается ремонт розеток, сетевых шнуров или удлинителей изоляционной лентой;
- Перед установкой или заменой пильного полотна убедитесь, что лобзик выключен из сети, дабы избежать случайного включения двигателя;
- Тщательно закрепляйте обрабатываемую заготовку, в особенности это касается мелких деталей;
- По окончании работы следует прочистить и смазать лобзик.
| Неисправность | Вероятные причины | Возможные способы устранения |
| При нажатии на кнопку «Пуск» двигатель не запускается | Неисправна электро розетка или сетевой шнур
Сломано пусковое устройство Низкое напряжение в сети Нет контакта между щетками и коллектором Износились щетки |
Замените сетевой провод или розетку
Отремонтируйте пусковое устройство Используйте стабилизатор Замените щетки |
| При работающем двигателе, вокруг коллектора образовывается круговой сноп огня | Произошло замыкание в обмотке якоря
Критический износ щеток |
Обратитесь в сервисный центр или к опытному электрику
Замените щетки на новые |
| При работе лобзика Фиолент под нагрузкой слышны шумы и потрескивание из редуктора | Пришли в негодность зубчатые колеса редуктора
Критический износ подшипников |
Обратитесь за помощью в сервисную мастерскую или к опытному механику |
| Снизилась производительность труда и точность пропила | Затупилось пильное полотно
Пильное полотно по своим характеристикам не подходит для проведения распила данного материала |
Замените пилку на новую в соответствии с обрабатываемым материалом |
